VH1 系列通用变频器用户手册 4. 功能参数
98
设定值
功能
说明
48
外部停车端子 2
在任何控制方式下（面板控制、端子控制、通讯控制），
可用该端子使变频器减速停车，此时减速时间固定为减速
时间 4
49
反向频率禁止
该端子有效时，反向频率禁止，通讯给定变频器运行频率
为负或者外部给定反向运行命令，变频器以 0Hz 运行
50
本次运行时间清零
该端子有效时，变频器本次运行的计时时间被清零，本功
能需要与定时运行（PC-28）和当前运行时间时间（PC-29）
配和使用
51
两线式/三线式切换
用于在两线式和三线式之间进行切换
54
禁止反转（3750 及以上
版本支持）
该端子有效时，变频器禁止反转
55
传感器信号检测功能
（ 3750 及 以 上 版 本支
持）
用来检测无纺布机器停机信号，需要与等待传感器信息的
频率（PC-88）和等待传感器停机信号时间（PC-89）配合
使用
端子 UP 和端子 DOWN 功能同时有效时，频率不变化。
当 X1～X4 端子的功能参数设置为 P2-00～P2-03=12～15 多段指令端子 1～4 时，此时可以组合为
16 种状态，这 16 个状态对应 16 个指令设定值，K1～K4 表示多段指令端子 1～4。具体如下表所
示：
X4
X3
X2
X1
指令设定
对应参数
OFF
OFF
OFF
OFF
多段指令 0
PB-00
（PB-16=0）
OFF
OFF
OFF
ON
多段指令 1
PB-01
OFF
OFF
ON
OFF
多段指令 2
PB-02
OFF
OFF
ON
ON
多段指令 3
PB-03
OFF
ON
OFF
OFF
多段指令 4
PB-04
OFF
ON
OFF
ON
多段指令 5
PB-05
OFF
ON
ON
OFF
多段指令 6
PB-06
OFF
ON
ON
ON
多段指令 7
PB-07
ON
OFF
OFF
OFF
多段指令 8
PB-08
ON
OFF
OFF
ON
多段指令 9
PB-09
ON
OFF
ON
OFF
多段指令 10
PB-10
ON
OFF
ON
ON
多段指令 11
PB-11
ON
ON
OFF
OFF
多段指令 12
PB-12
ON
ON
OFF
ON
多段指令 13
PB-13
ON
ON
ON
OFF
多段指令 14
PB-14
ON
ON
ON
ON
多段指令 15
PB-15
当频率源选择为多段速时，功能码 PB-00～PB-15 的 100.0%，对应最大输出频率 P0-13。多段指
令除作为多段速功能外，还可以作为 PID 的给定源，或者作为 VF 分离控制的电压源等，以满足
需要在不同给定值之间切换的需求。

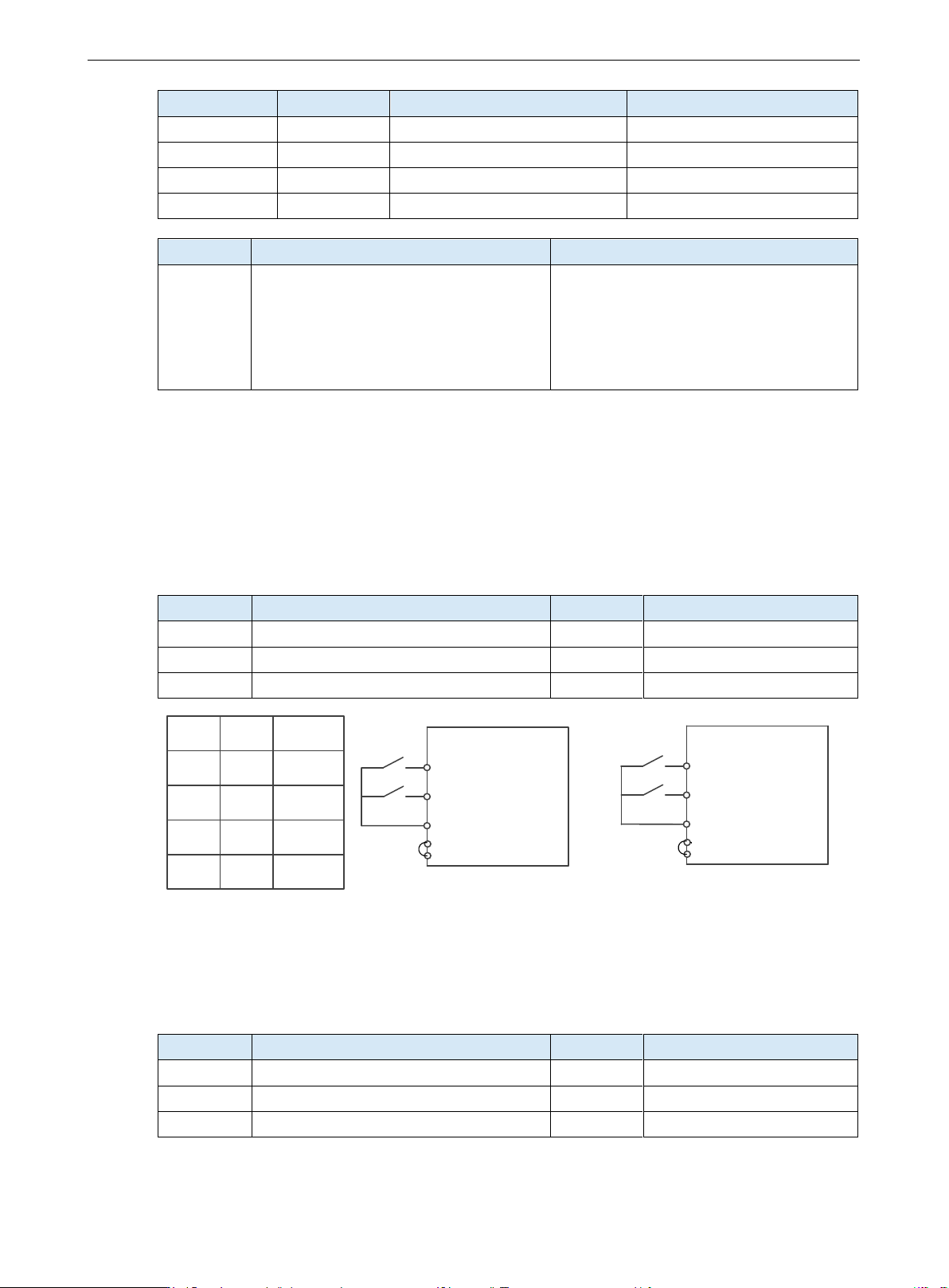

VH1 系列通用变频器用户手册 4. 功能参数
99
端子 2
端子 1
加速或减速时间选择
对应参数
OFF
OFF
加速时间 1
P0-18、P0-19
OFF
ON
加速时间 2
PC-03、PC-04
ON
OFF
加速时间 3
PC-05、PC-06
ON
ON
加速时间 4
PC-07、PC-08
参数
名称
功能描述
P2-10
端子命令方式
0：两线式 1
1：两线式 2
2：三线式 1
3：三线式 2
4：三线式 3（3750 及以上版本支持）
该参数定义了通过外部端子控制变频器运行的四种不同方式。
为方便说明，下面任意选取 X1～X4 的多功能输入端子中的 X1、X2、X3 三个端子作为外部端子。
即通过设定 P2-00～P2-02 的值来选择 X1、X2、X3 三个端子的功能，详细功能定义见 P2-00～P2-03
的设定范围。当 X 端子功能设置为 51（两线式/三线式切换功能）时，切换效果为：两线式 1 切
换至三线式 1；两线式 2 切换至三线式 2；三线式 1 切换至两线式 1；三线式 2 切换至两线式 2。
0：两线式模式 1；此模式为最常使用的两线模式。由端子 X1、X2 来决定电机的正、反转运行。
功能码设定如下图：
参数
名称
设定范围
功能描述
P2-10
端子命令方式
0
两线式 1
P2-00
X1 端子功能选择
1
正转运行（FWD）
P2-01
X2 端子功能选择
2
反转运行（REV）
K1 K2
运行命令
1 0
正转
0 1
反转
1 1
停止
0 0
停止
X1
X2
0V
正转运行（FWD）
反转运行（REV）
数字量公共端
K1
K2
24V
COM
NPN型接法
X1
X2
0V
正转运行（FWD）
反转运行（REV）
数字量公共端
K1
K2
24V
COM
PNP型接法
如图所示，该控制模式下，K1 闭合，变频器正转运行。K2 闭合反转，K1、K2 同时闭合或者断
开，变频器停止运转。
1：两线式模式 2；用此模式时 X1 端子功能为运行使能端子，而 X2 端子功能确定运行方向。功
能码设定如下图：
参数
名称
设定范围
功能描述
P2-10
端子命令方式
1
两线式 2
P2-00
X1 端子功能选择
1
运行使能
P2-01
X2 端子功能选择
2
正反运行方向
