VH1 系列通用变频器用户手册 3. 操作说明与应用举例
43
3-7. 变频器计数功能
参数
名称
设定范围
A0-03
设定计数值
1～65535
A0-04
指定计数值
1～65535
应用中需要将相应的输入端子功能设为“计数器输入”（功能 20）。
当计数值到达指定计数值 A0-04 时，多功能数字 Y 输出“指定计数值到达”ON 信号，此时计数
器继续计数，当计数值到达设定计数值 A0-03 时，多功能输出 Y 输出“设定计数值到达”ON 信

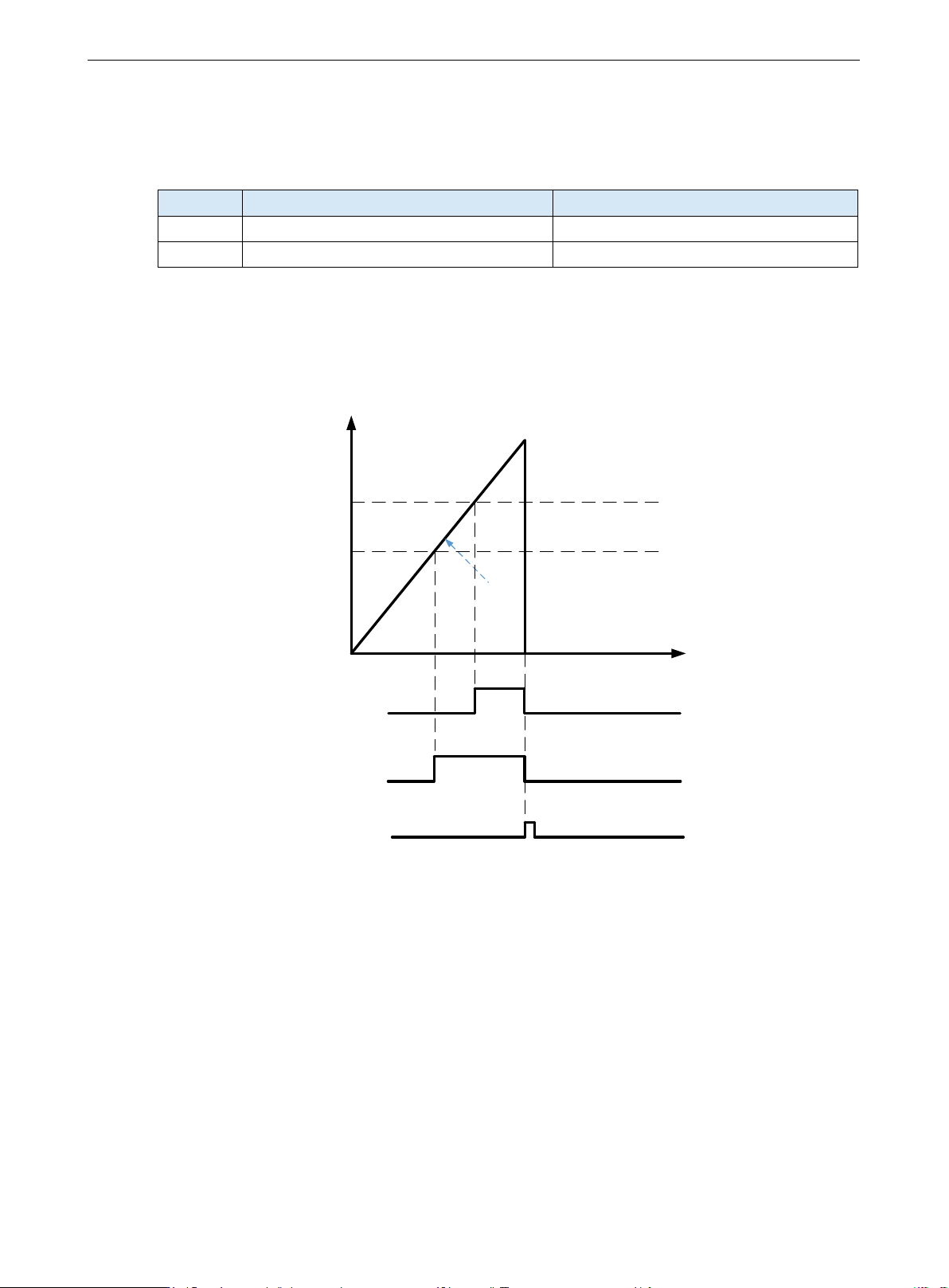

号，可以通过多功能 X 端子，进行计数值复位（功能 21），功能时序图如下图所示：
长度m
设定计数值
当前计数长度
多功能输出端Y：设
定计数值到达输出
时间t
多功能输入端子X：
长度计数器复位
指定计数值
多功能输出端Y：指
定计数值到达输出
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
44
3-8. 电机参数与调谐
3-8-1. 电机参数设置
变频器以矢量控制（P0-01=1）模式运行时，要求设置正确的电机参数，与 VF（P0-01=0）模式
有所区别，必须设置的电机参数（默认电机参数 1）：
电机参数 1
参数描述
说明
P1-01～P1-05
电机额定功率/电压/电流/频率/转速
机型参数、手动输入
P1-06～P1-10
电机内部等效定子相电阻、感抗、转子电感
调谐参数、调谐获得
对于多电机系统，电机参数 2：
电机参数 1
参数描述
说明
A2-01～A2-05
电机额定功率/电压/电流/频率/转速
机型参数、手动输入
A2-06～A2-10
电机内部等效定子相电阻、感抗、转子电感
调谐参数、调谐获得
3-8-2. 电机调谐
让变频器获得被控电机内部电气参数的方法有：动态调谐、静态调谐，手动输入电机参数等方式。
调谐方式
适用情况
调谐效果
空载动态调谐
适用于异步电机。电机与应用系统方便脱离的场合
最佳
带载动态调谐
适用于异步电机。电机与应用系统不方便脱离的场合
一般
静态调谐 1
适用于电机与负载很难脱离，且不允许动态调谐运行的场合
异步机：P1-09 和 P1-10 不调谐
同步机：P1-19 不调谐
较好
静态调谐 2
仅适用于异步电机，电机与负载很难脱离，且不允许动态调谐运
行的场合，调谐时间与静态调谐 1 相比，相对较长，调谐效果好，
静态调谐建议使用该模式
好
手动输入参数
电机与应用系统很难脱离的场合，将之前变频器成功调谐过的同
型号电机参数复制输入到 P1 组对应功能码
异步机：P1-00～P1-10
同步机：P1-00～P1-05、P1-15～P1-19
一般
电机参数自动调谐步骤如下：
以下以默认电机 1 的参数调谐方法为例进行讲解，电机 2 的调谐方法与之相同，只是功能码号要
作针对性的改变。
第一步：如果是电机可和负载完全脱开，在断电的情况下，从机械上将电机与负载部分脱离，让
电机能空载自由转动。
第二步：上电后，将第 1 电机控制模式（P0-01）选择为开环矢量，再将变频器命令源（P0-02）
选择为操作面板命令通道。
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
45
第三步：准确输入电机的铭牌参数（如 P1-00～P1-05），请按电机实际参数输入下面的参数（根
据当前电机选择）：
电机选择
参数
电机 1
P1-00：电机类型选择 P1-01：电机额定功率
P1-02：电机额定电压 P1-03：电机额定电流
P1-04：电机额定频率 P1-05：电机额定转速
电机 2
A2-00～A2-05：与上述定义相同
第四步：
参数
名称
说明
P1-35
电机参数自学习
个位：
0：无操作
1：静态调谐 1（部分参数）
2：动态调谐
3：静态调谐 2（仅适用于异步电机）
十位：
0：异步电机
1：同步电机
① 若电机类型为异步电机：
如果是异步电机，则 P1-35（调谐选择，电机 2 则对应为 A2-35 功能码）请选择 2（动态调谐），
按 ENT 键确认，此时，键盘显示 TUNE；
然后按键盘面板上 RUN 键，变频器会驱动电机加减速、正反转运行，运行指示灯点亮，调谐运
行持续时间约 2 分钟，当上述显示信息消失，退回正常参数显示状态，表示调谐完成。
经过该动态调谐，变频器会自动算出电机的下列参数：
电机选择
参数
电机 1
P1-06：异步电机定子相电阻 P1-07：异步电机转子相电阻
P1-08：异步电机漏感抗 P1-09：异步电机互感抗
P1-10：异步电机空载电流
电机 2
A2-06～A2-10：定义同上
如果电机不能和负载完全脱开，则 P1-35（电机 2 为 A2-35）请选择 1（静态调谐），然后按键盘
面板上 RUN 键，开始电机参数的调谐操作。
② 若电机类型为同步电机：
则 P1-35（电机 2 为 A2-35）请选择 12（同步机动态调谐），按 ENT 键确认，此时，键盘显示
TUNE；
然后按面板上 RUN 键，变频器会驱动电机加减速、正反转运行，运行指示灯点亮，调谐持续时
间约 2 分钟，当上述显示信息消失，显示正常参数状态，表示调谐完成。
经过该动态调谐，变频器会自动算出电机的下列参数：
电机选择
参数
电机 1
P1-15：同步机定子相电阻 P1-16：同步机 D 轴电感
P1-17：同步机 Q 轴电感 P1-19：同步机反电动势
电机 2
A2-15～A2-20：定义同上
