VH1 系列通用变频器用户手 册 3. 操作说明与应用举例 34 3-2- 3. 开始调试 开始 安装变频器并接线 遵守安全措施 ， 接通电源 参数初始化 ，并根据应用要求设置控制模式 1 、 设置启动命令 、 频率给定方式 2 、针对启动命令和频率源不同方式， 进行对应功能设置 3 、 进行启动 、停止的过程功能设置 4 、进行信号输出功能设置 控制模式选择 流程 SVC 控制 VF 控制
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
33
3-2. 变频器的上电
3-2-1. 上电后的检查
请按照本说明书“EMC（电磁兼容）”中提供的操作要求进行配线连接。
3-2-2. 初次上电操作
接线及电源检查确认无误后，合上变频器输入侧交流电源开关，给变频器上电，变频器操作键盘
LED 显示开机动态画面，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器已初
始化完毕，初次上电操作过程如下图所示：
开始
按要求进行配线连接
检查接线是否正确？
检查输入电压是否正确？
显示开机画面
听到接触器吸合声
显示设定频率
上电成功 上电失败
检查原因
否
否
是
是
是
是
是
否
否
否
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
34
3-2-3. 开始调试
开始
安装变频器并接线
遵守安全措施，接通电源
参数初始化，并根据应用要求设置控制模式
1、设置启动命令、频率给定方式
2、针对启动命令和频率源不同方式，进行对应功能设置
3、进行启动、停止的过程功能设置
4、进行信号输出功能设置
控制模式选择
流程
SVC控制 VF控制
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
35

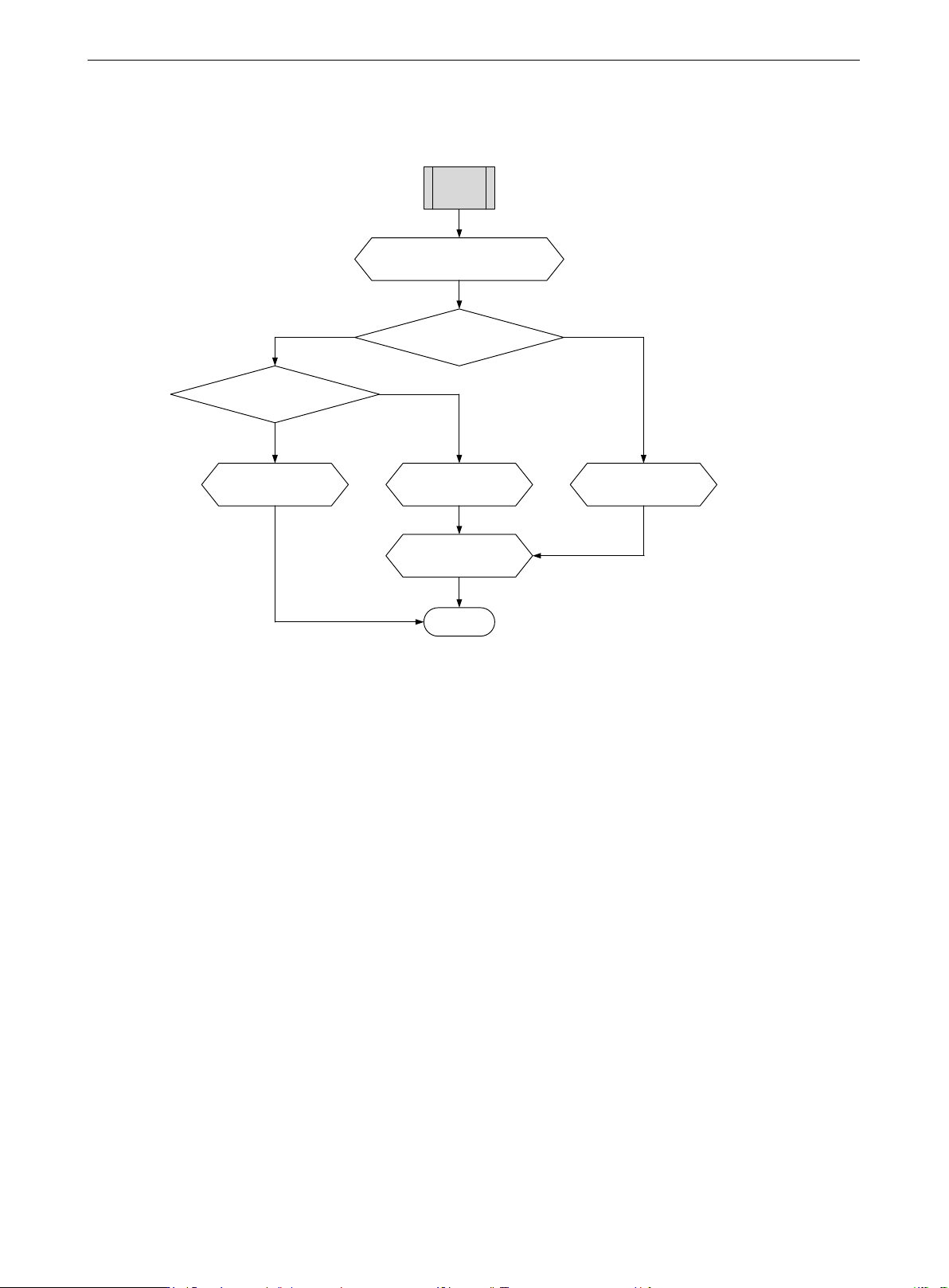

3-2-4. 调试流程
流程
根据电机铭牌设置电机具体参数
能否脱开负载进行自学习
进行动态自学习
能否获得精准的电机参数
设置电机参数 进行完整静态自学习
手动设置P1-35
结束
NO
YES
NO
YES
