VH1 系列通用变频器用户手册 4. 功能参数
109
参数
名称
设定范围
P3-15
AO 零偏系数
-100.0%～+100.0%
P3-16
AO 增益
-10.00～+10.00
上述功能码一般用于修正模拟输出的零漂及输出幅值的偏差。也可以用于自定义所需要的 AO 输
出曲线。
若零偏用“b”表示，增益用 k 表示，实际输出用 Y 表示，标准输出用 X 表示，则实际输出为：
Y = kX + b
其中，AO 的零偏系数 100%对应 10V（或者 20mA），标准输出是指在无零偏及增益修正下，输
出 0V～10V（或者 0mA～20mA）对应模拟输出表示的量。
例如：若模拟输出内容为运行频率，希望在频率为 0 时实际输出为 8V（或 16mA），如下图所示，
则需将零偏设为“80%”；希望在频率为最大时实际输出 3V（或 6mA），如下图所示，则需将
增益设为“-0.50”。
Xmax
X
10V
（20mA）
10V
0V
（0mA）
y
Xmax
X
(3V，Xmax)
10V
（100%）
0V
（0mA）
y
b
(8V, 0Hz)
零偏系数 =
%100
0
最大输出
时的输出频率为
增益 =
最大输出
的输出频率为最大频率时输出 0-
参数
名称
设定范围
P3-24
Y1 输出有效延时时间（3749 及以上版本支持）
0.0s～3600.0s
P3-25
Y1 输出无效延时时间（3749 及以上版本支持）
0.0s～3600.0s
P3-30
继电器 1 输出有效延时时间（3749 及以上版本支持）
0.0s～3600.0s
P3-31
继电器 1 输出无效延时时间（3749 及以上版本支持）
0.0s～3600.0s
使用 P3-24～P3-31 分开控制端子输出延时有效/延时无效的功能，但要在 P3-06～P3-19 对应端子
的参数数值为 0.0s 时生效。
4-2-5. P4 组 启动制动参数
参数
名称
设定范围
P4-00
启动方式
0：直接启动
1：速度跟踪再启动（交流异步机）
2：预励磁启动（交流异步机）
此参数需要在矢量控制模式下（P0-01=1）修改。
0：直接启动
适用于小惯量负载
VH1 系列通用变频器用户手册 4. 功能参数
110
1：速度跟踪再启动（交流异步机）
适用于异步电机大惯性负载瞬时失电再启动的情况，此时需要将 P4 组对应参数要设置正确；
2：预励磁启动（交流异步机）
只对交流异步电机有效，在电机运行前先建立磁场。预励磁时间 P4-04 不为 0，则先预励磁再启
动，可以提高电机动态响应性能。若预励磁时间设置为 0，则变频器取消预励磁过程，从启动频
率开始启动。
参数
名称
设定范围
P4-01
启动频率
3750 以下版本：0.00Hz～10.00Hz
3750 及以上版本：0.00Hz～50.00Hz
P4-02
启动频率持续时间
0.0s～100.0s
P4-03
启动直流制动电流/预励磁电流百分比
0%～100%
P4-04
起动时的直流制动时间/预励磁时间
0.0s～100.0s
若启动直流制动时间设置为 0，则变频器从启动频率开始运行。
若启动直流制动时间不为 0，则先直流制动，然后再从启动频率开始运行。适用小惯性负载，在
启动时电机可能有转动的场合。
启动直流制动只在启动方式为直接启动时有效。此时变频器先按设定的启动直流制动电流进行直
流制动，经过启动直流制动时间后再开始运行。若设定直流制动时间为 0，则不经过直流制动直
接启动。直流制动电流越大，制动力越大。
若启动方式为异步机预励磁启动，则变频器先按设定的预励磁电流 P4-03 预先建立磁场，经过设
定的预励磁时间 P4-04 后再开始运行。若设定预励磁时间为 0，则不经过预励磁过程而直接启动。
当电机额定电流小于或等于变频器额定电流的 80%时，是相对电机额定电流为百分比基值；当电
机额定电流大于变频器额定电流的 80%时，是相对 80%的变频器额定电流为百分比基值。
参数
名称
设定范围
P4-05
启动保护选择
0：不保护
1：保护
若 P4-05 设为 1，当变频器启停设为端子启停时断电重启后，启动端子要重新触发一次。
参数
名称
设定范围
P4-06
转速跟踪方式
0：从停机频率开始
1：从工频开始
2：从最大输出频率开始
P4-07
转速跟踪快慢
1～100
为实现对旋转中电机实施平滑无冲击启动。变频器先对电机的转速和方向进行判断，再以跟踪到
的电机频率启动，转速跟踪方式有如下三种：
0：从停电时的频率向下跟踪，通常选用此种方式。
1：工频切换变频时使用，在停电时间较长再启动的情况使用。
2：从最大输出频率向下跟踪，一般发电性负载使用。
P4-07 用于转速跟踪再启动时跟踪的速度，参数设置值越大，跟踪速度越快，但是过大会导致跟
踪效果不可靠。
参数
名称
设定范围
P4-10
转速跟踪闭环电流大小
30%～200%
VH1 系列通用变频器用户手册 4. 功能参数
111
转速跟踪过程最大电流限制在“转速跟踪电流”设定值范围内。设定值太小，转速跟踪的效果会
变差。
参数
名称
设定范围
P4-19
加减速方式
0：直线加减速
1：连续型 S 曲线加减速
2：断续型 S 曲线加减速
0：直线加减速
输出频率按照直线递增或递减，四种加减速时间（P0-18～P0-19、PC-03～PC-08）可通过多功能
输入端子（P2-00～P2-09）进行选择。
1：连续型 S 曲线加减速
在目标频率固定的情况下，输出频率按照 S 曲线递增或递减。适用于启动或停机需要平缓的场合
使用。
2：断续型 S 曲线加减速
适用于目标频率实时变化、响应快速的场合，输出频率按照 S 曲线实时递增或递减。适用在舒适
感要求较高及实时响应快速的场合。
参数
名称
设定范围
P4-20
S 曲线开始段比例
0.0％～（100.0％-P4-21）
P4-21
S 曲线结束段比例
0.0％～（100.0％-P4-20）
选择静态 S 曲线时，参数 P4-20、P4-21 相加的值必须小于等于 100%。

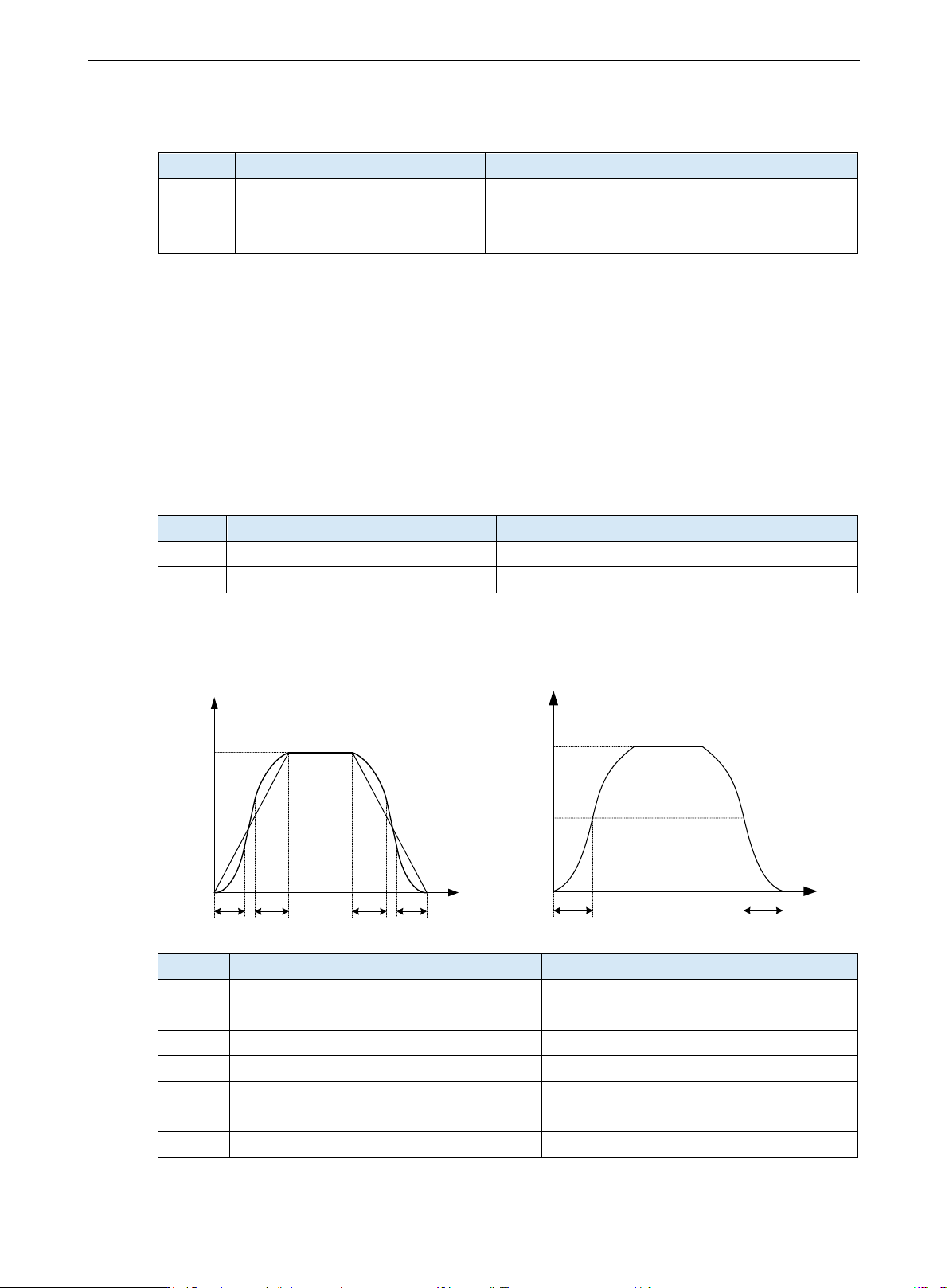

图中 t1 为 P4-20 定义的 S 曲线开始段比例，t2 为 P4-21 定义的 S 曲线结束段比例，t1 与 t2 中间
段的输出频率变化斜率是固定值，为直线加减速。如图中所示。
输出频率Hz
时间t
t1 t1t2 t2
设定频率f
输出频率Hz
时间t
t3 t3
设定频率f
额定频率fn
参数
名称
设定范围
P4-22
停机方式
0：减速停机
1：自由停机
P4-23
停机时直流制动起始频率
0.00Hz～最大输出频率 P0-13
P4-24
停机时直流制动等待时间
0.0s～100.0s
P4-25
停机时直流制动电流百分比
3750 以下版本：0%～100%
3750 及以上版本：0%～150%
P4-26
停机时直流制动时间
0.0s～100.0s
停机方式为减速停机时，按照设定的减速时间停机。
