VH1 系列通用变频器用户手册 4. 功能参数
103
参数
名称
设定范围
P2-30
AI 曲线 4 最小输入
0V～P2-32
P2-31
AI 曲线 4 最小输入对应设定
-100.0%～+100.0%
P2-32
AI 曲线 4 拐点 1 输入
P2-30～P2-34
P2-33
AI 曲线 4 拐点 1 输入对应设定
-100.0%～+100.0%
P2-34
AI 曲线 4 拐点 2 输入
P2-32～P2-36
P2-35
AI 曲线 4 拐点 2 输入对应设定
-100.0%～+100.0%
P2-36
AI 曲线 4 最大输入
P2-34～+10.00V
P2-37
AI 曲线 4 最大输入对应设定
-100.0%～+100.0%
P2-38
AI 曲线 5 最小输入
-10.00V～P2-40
P2-39
AI 曲线 5 最小输入对应设定
-100.0%～+100.0%
P2-40
AI 曲线 5 拐点 1 输入
P2-38～P2-42
P2-41
AI 曲线 5 拐点 1 输入对应设定
-100.0%～+100.0%
P2-42
AI 曲线 5 拐点 2 输入
P2-40～P2-44
P2-43
AI 曲线 5 拐点 2 输入对应设定
-100.0%～+100.0%
P2-44
AI 曲线 5 最大输入
P2-42～+10.00V
P2-45
AI 曲线 5 最大输入对应设定
-100.0%～+100.0%
AI 曲线中，P2-18～P2-45 中的百分比，是基于 P0-13 最大输出频率的百分比。

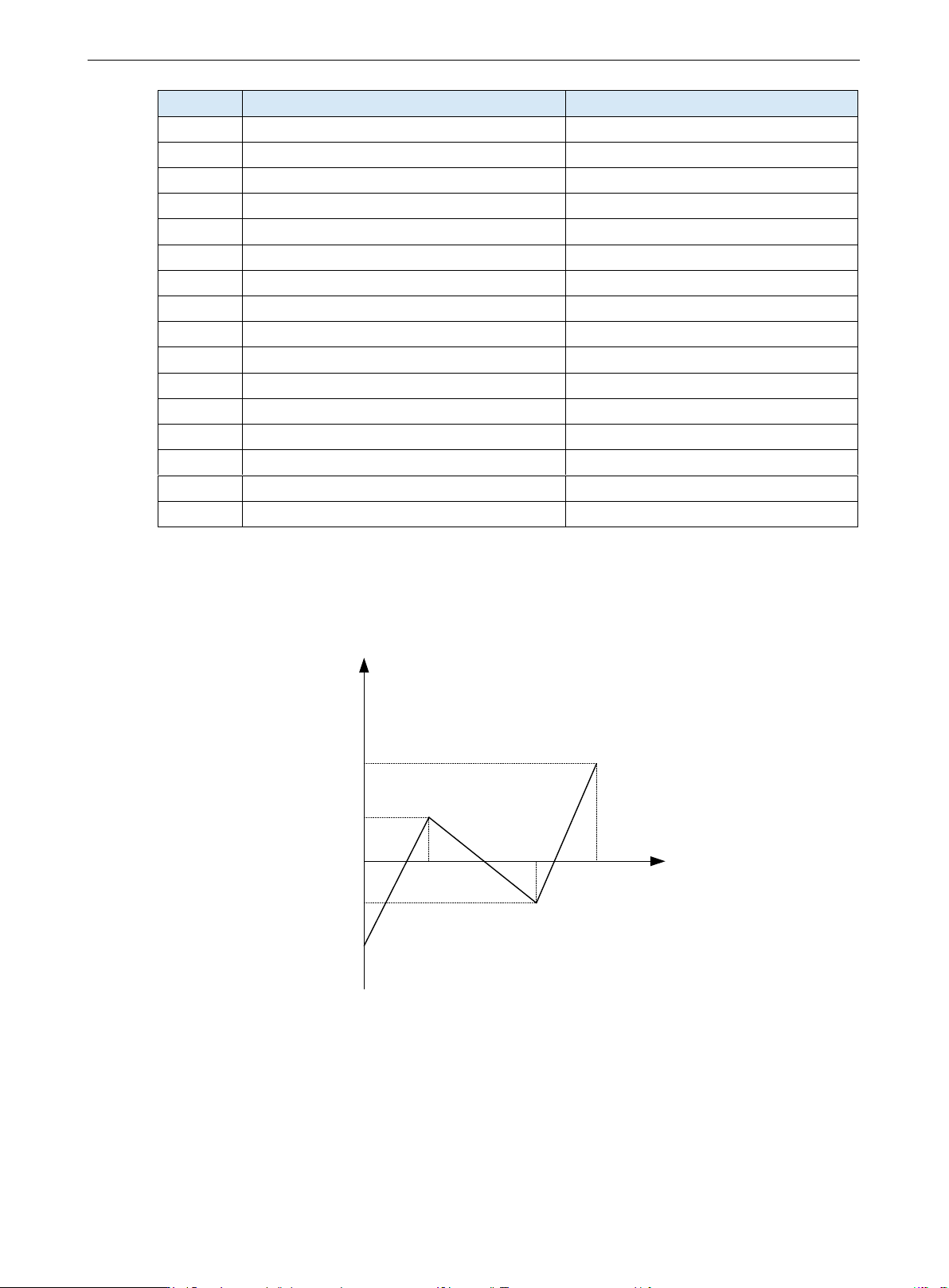

曲线 4 由四点确定曲线，灵活度更高，如下图所示，需保证电压/电流满足：AI 最小输入（P2-30）
＜AI 曲线拐点 1 输入（P2-32）＜AI 曲线拐点 2 输入（P2-34）＜AI 最大输入（P2-36）。
曲线 5 参考曲线 4 的说明。
模拟输入对应设定量
AI
0V(0mA)
AI最大输入
对应设定
10V(20mA)
AI曲线拐点1
AI曲线拐点2
AI曲线拐点1
对应设定
AI曲线拐点2
对应设定
AI最小输入对
应设定
100%
-100%
VH1 系列通用变频器用户手册 4. 功能参数
104
参数
名称
设定范围
P2-54
AI 曲线选择
个位
AI1 曲线选择
1
曲线 1（2 点，见 P2-18～P2-21）
2
曲线 2（2 点，见 P2-22～P2-25）
3
曲线 3（2 点，见 P2-26～P2-29）
4
曲线 4（4 点，见 P2-30～P2-37）
5
曲线 5（4 点，见 P2-38～P2-45）
十位
AI2 曲线选择，同上
曲线 1、曲线 2、曲线 3 是由两个坐标点确定的线性直线关系；曲线 4 和曲线 5 是由四个坐标点
确定的折线关系。
参数
名称
设定范围
P2-55
AI 低于最小输入设定选择
个位
AI 低于最小输入设定选择
0
对应最小输入设定
1
0.0%
十位
AI2 低于最小输入设定选择，同上
该参数个位、十位、百位分别对应模拟量输入 AI1、AI2。
若选择为 0，则当 AI 输入低于“最小输入”时，则该模拟量对应的设定，为参数确定的曲线“最
小输入对应设定”（P2-18、P2-22、P2-26）。
若选择为 1，则当 AI 输入低于最小输入时，则该模拟量对应的设定为 0.0%。
参数
名称
设定范围
P2-56
AI1 滤波时间常数
0.00s～10.00s
P2-57
AI2 滤波时间常数
0.00s～10.00s
AI1 滤波时间常数，用于设置 AI1 的软件滤波时间，当现场模拟量容易被干扰时，请加大滤波时
间，以使检测的模拟量趋于稳定，但是滤波时间越大则使模拟量检测的响应速度变慢。
参数
名称
设定范围
P2-59
AI 模式切换
个位：AI1
0：电压
1：电流
AI 模式切换是指在使用 AI1 功能时，根据输入模拟量设置为电压或电流，对应的 U0-09 / U0-26
显示的值就是对应输入的模拟量电压或电流值。
参数
名称
设定范围
P2-60
AI1 设定跳跃点
-100.0%～+100.0%
P2-61
AI1 设定跳跃幅度
0.0%～100.0%
P2-62
AI2 设定跳跃点
-100.0%～+100.0%
P2-63
AI2 设定跳跃幅度
0.0%～100.0%
跳跃功能是指，当模拟量对应设定在跳跃点上下区间变化时，将模拟量对应设定值固定为跳跃点
的值。
例如：模拟量输入 AI 的电压在 5.00V 上下波动，波动范围为 4.90V～5.10V，AI 的最小输入 0.00V
对应 0.0%，最大输入 10.00V 对应 100.%，那么检测到的 AI 对应设定在 49.0%～51.0%之间波动。
VH1 系列通用变频器用户手册 4. 功能参数
105
设置 AI 设定跳跃点 P2-60 为 50.0%，设置 AI 设定跳跃幅度 P2-61 为 1.0%，则上述 AI 输入时，
经过跳跃功能处理后，得到的 AI 输入对应设定固定为 50.0%，AI 被转变为一个稳定的输入，消
除了波动。
参数
名称
设定范围
P2-66
PULSE 最小给定
0.00kHz～P2-68
P2-67
PULSE 最小给定对应频率百分比
-100.0%～+100.0%
P2-68
PULSE 最大给定
P2-66～3.00kHz
P2-69
PULSE 最大给定对应频率百分比
-100.0%～+100.0%
P2-70
PULSE 滤波时间常数
0.00s～10.00s

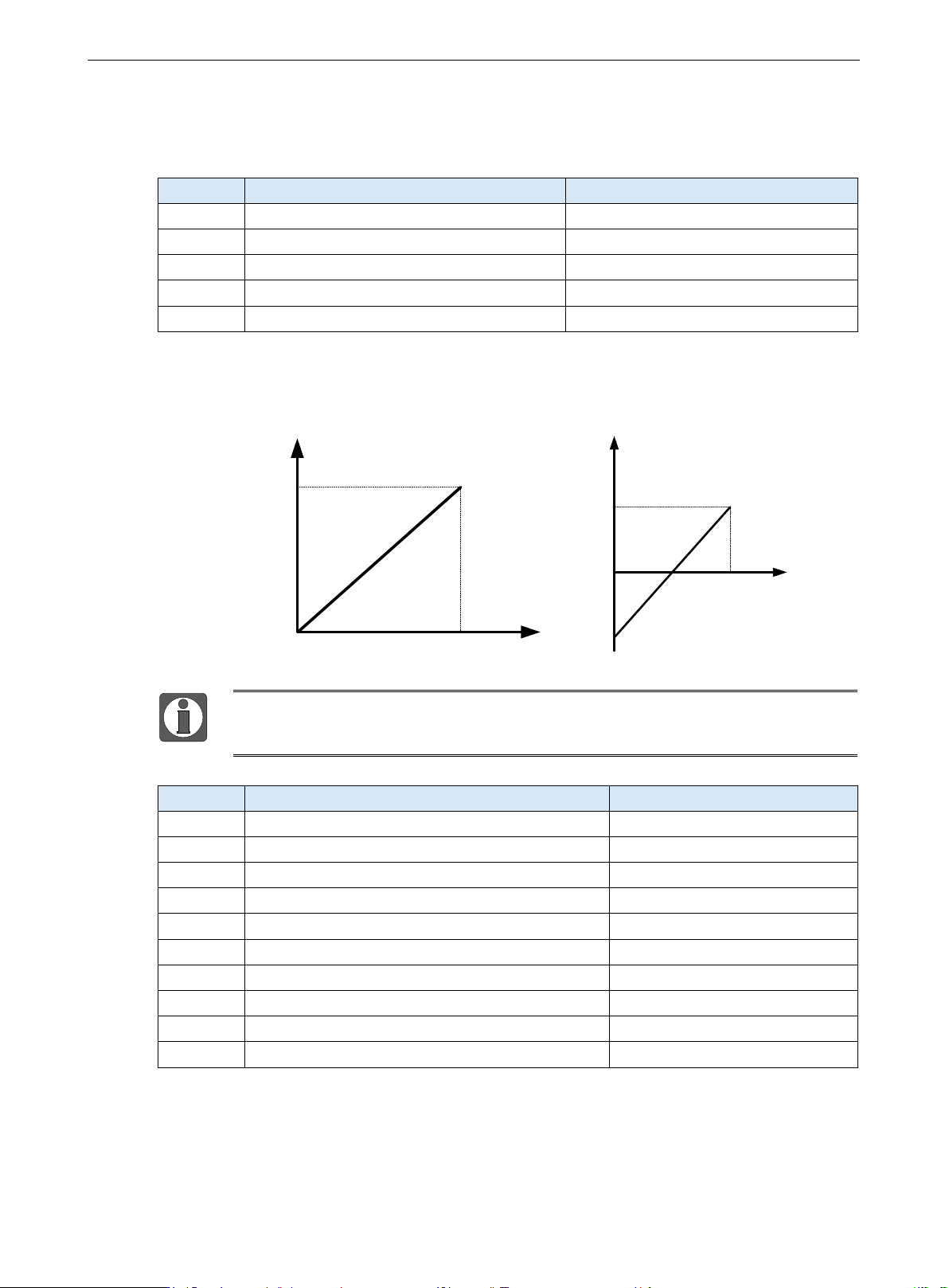

PULSE 最小/最大给定对应频率百分比，是基于 P0-13 最大输出频率的百分比。
此组参数用于设置，X4 脉冲频率与对应设定之间的关系，脉冲频率只能通过 X4 端子输入变频器。
该组功能的应用曲线如下图所示：
对应设定
（频率/转矩）
PULSE
0
100%
3kHz
对应设定
（频率/转矩）
PULSE
0
100%
3kHz
-100%
⚫ 2.2kw 以下功率段 3743 版本及以下不支持，3745 版本及以上最高支持 3kHz；
⚫ 2.2kw 及以上功率段的 3743 版本及以上最高支持 3kHz。
参数
名称
设定范围
P2-71
X1 端子有效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-72
X1 端子无效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-73
X2 端子有效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-74
X2 端子无效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-75
X3 端子有效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-76
X3 端子无效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-77
X4 端子有效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-78
X4 端子无效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-79
X5 端子有效延时（3749 及以上版本支持）
0.0s～3600.0s
P2-80
X5 端子无效延时（3749 及以上版本支持）
0.0s～3600.0s
使用 P2-71～P2-80 分开控制 X 端子输入延时有效/延时无效的功能，但要在 P2-13～P2-15 对应端
子参数数值为 0.0s 时生效。
