VH1 系列通用变频器用户手册 4. 功能参数
146
参数
名称
设定范围
PC-38
零电流检测水平
0.0%～300.0%（电机额定电流）
PC-39
零电流检测延迟时间
0.00s～600.00s
当变频器的输出电流，小于或等于零电流检测水平，且持续时间超过零电流检测延迟时间，变频
器 Y 端子输出 ON 信号。
参数
名称
设定范围
PC-40
软件过流点
0.0%（不检测）
0.1%～300.0%（电机额定电流）
PC-41
软件过流检测延迟时间
0.00s～600.00s
当变频器的输出电流大于或超限检测点，且持续时间超过软件过流点检测延迟时间，变频器 Y 端
子输出 ON 信号。
参数
名称
设定范围
PC-42
AI 输入电压保护值下限
0.00V～PC-43
PC-43
AI 输入电压保护值上限
PC-42～10.50V
当模拟量输入 AI1 的值大于 PC-43，或 AI1 输入小于 PC-42 时，变频器 Y 端子输出“AI1 输入超
限”ON 信号，用于指示 AI1 的输入电压是否在设定范围内。
参数
名称
设定范围
PC-44
过压点设置
540～810V（380 机型）
200～400V（220 机型）
用于设置变频器过压故障的电压值，380V 电压等级变频器过压点出厂值为 810V，220V 电压等
级变频器过压点出厂值为 400V。
参数
名称
设定范围
PC-45
欠压点设置
200～537V（380 机型）
200～400V（220 机型）
用于设置变频器欠压故障 Err08 故障的电压值，380V 电压等级变频器欠压点出厂值为 350V，220V
电压等级变频欠压点出厂值为 200V。
参数
名称
设定范围
PC-46
频率低于下限频率运行动作
0：以下限频率运行
1：停机
2：零速运行
参数
名称
设定范围
PC-47
模块温度到达
0～100℃
逆变器散热器温度达到该温度时，变频器 Y 端子输出“模块温度到达”ON 信号。
参数
名称
设定范围
PC-48
散热风扇控制
0：运行时风扇运转
1：风扇一直运转
VH1 系列通用变频器用户手册 4. 功能参数
147
用于选择散热风扇的动作模式，选择为 0 时，变频器在运行状态下风扇运转，停机状态下如果散
热器温度高于 40 度则风扇运转，停机状态下散热器低于 40 度时风扇不运转。
选择为 1 时，风扇在上电后一致运转。
参数
名称
设定范围
PC-49
下垂控制
0.00Hz～10.00Hz
下垂率允许主机站和从机站之间存在微小的速度差，进而可以避免它们之间的冲突。该参数的默
认值是 0。
只有当主机和从机都采用速度控制模式时，才需要调整下垂率，对每个传动过程而言，合适的下
垂率需要在实践中逐渐寻找，建议不要将 PC-49 设置太大，否则负载较大时，稳态速度将会有明
显下降。主机和从机都必须设置下垂率。
下垂速度 = 同步频率 × 输出转矩 × 下垂率 ÷ 10
例如：PC-49 = 1.00，同步频率 50Hz，输出转矩 50%，则：
下垂速度 = 50Hz×50%×1.00÷10=2.5Hz
变频器实际频率 = 50Hz – 2.5Hz = 47.5Hz
参数
名称
设定范围
PC-50
端子点动优先
0：无效
1：有效
该参数用于设置，是否端子点动功能的优先级最高。
当端子点动优先有效时，若运行过程中出现端子点动命令，则变频器切换为端子点动运行状态。
3750 以下版本，当停机信号触发后，再给点动信号，变频器依然停机，无法进行点动运行；
3750 及以上版本，当停机信号触发后，再给点动信号，依然进行点动运行，点动优先仍然有效。
参数
名称
设定范围
PC-51
SVC 优化选择
1：优化模式 1
2：优化模式 2
SVC 优化模式仅在异步电机下生效，异步机 SVC 模式下选择转速跟踪启动，该参数可以设置为
1，运行更加稳定。其它工况一般无需调节。
参数
名称
设定范围
PC-52
死区补偿模式
0：不补偿
1：补偿模式 1
参数
名称
设定范围
PC-54
调制方式
0：异步调制
1：同步调制
只对 VF 控制有效。
同步调制，指载波频率随输出频率变换而线性变化，保证两者的比值（载波比）不变，一般在输
出频率较高时使用，有利于输出电压质量。在较低输出频率时（100Hz 以下），一般不需要同步
调制，因为此时载波频率与输出频率的比值比较高，异步调制优势更明显一些。
运行频率高于 85Hz 时，同步调制才生效，该频率以下固定为异步调制方式。
VH1 系列通用变频器用户手册 4. 功能参数
148
参数
名称
设定范围
PC-55
DPWM 切换上限频率
5.00Hz～最大输出频率
只对 VF 控制有效。一般不需要修改。
异步电机的 VF 发波方式决定其调制方式，当低于 PC-55 值变频器开关损耗大，但电流纹波较小；
当大于 PC-55 时相反，但在高频容易引起电机不稳定运行。
VF 控制运行不稳定时可参考参数 P5-17，变频器损耗和温升请参考 PC-67。
参数
名称
设定范围
PC-56
随机 PWM 深度
0：随机 PWM 无效
1～10：PWM 载频随机深度
当设置随机 PWM 深度为 0 时，随机 PWM 无效。
调节随机 PWM 深度可以把单调刺耳的电机声音变得较为柔和，并能有利于减小对外的电磁干扰。
参数
名称
设定范围
PC-57
唤醒频率
休眠频率（PC-59）～最大输出频率（P0-13）
PC-58
唤醒延迟时间
0.0s～6500.0s
PC-59
休眠频率
0.00Hz～唤醒频率（PC-57）
PC-60
休眠延迟时间
0.0s～6500.0s

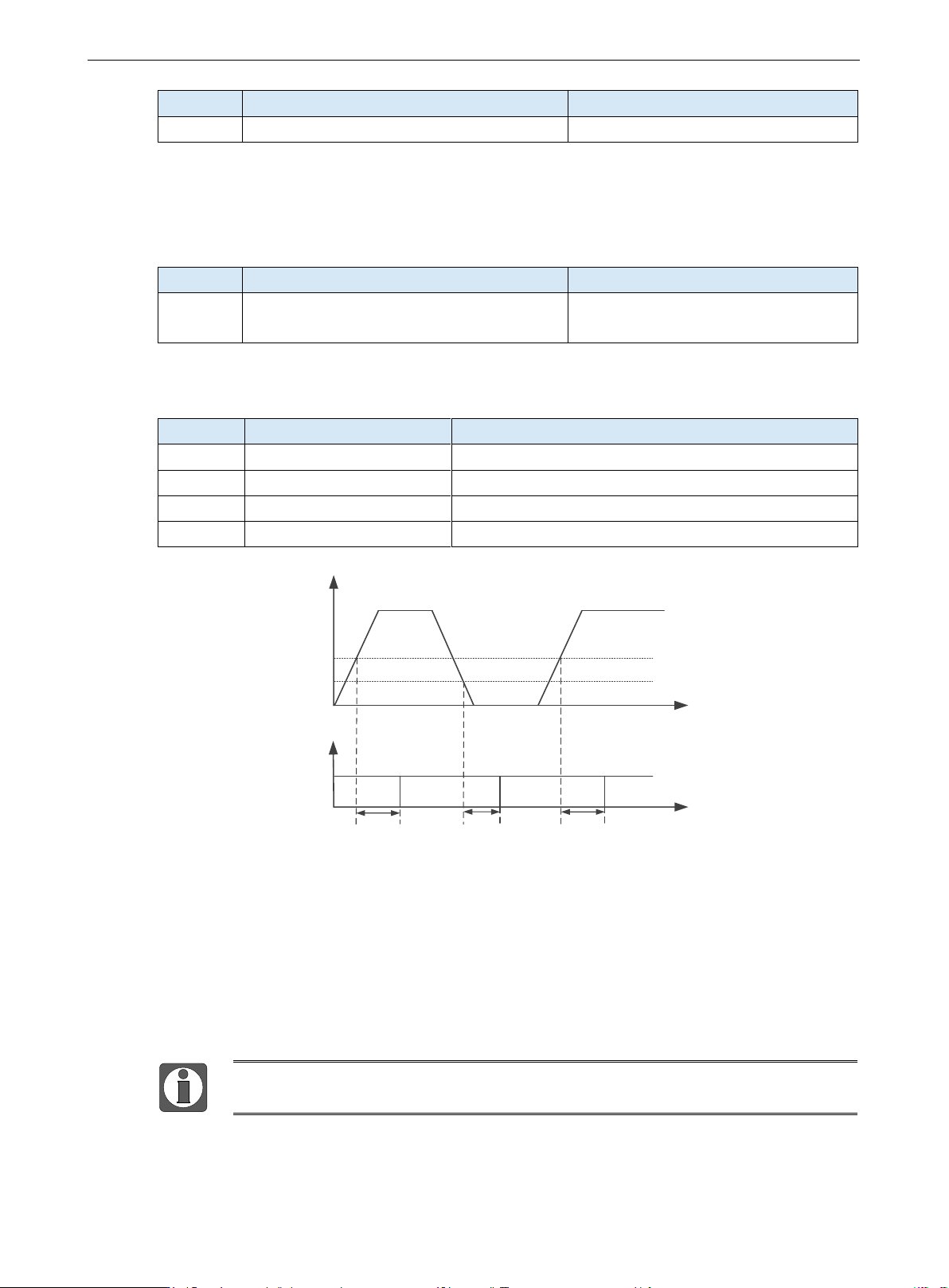

唤醒频率PC-57
设定频率
时间t
休眠频率PC-59
运行停机
时间t
唤醒状态 唤醒状态
休眠状态
唤醒延迟时间
PC-58
唤醒延迟时间休眠延迟时间
PC-58PC-60
这组参数用于实现供水应用中的休眠和唤醒功能。
变频器运行过程中，当设定频率小于 PC-59 休眠频率时，经过 PC-60 延迟时间后，变频器进入休
眠状态，并自动停机。
若变频器处于休眠状态，且当前运行命令有效，则当设定频率大于等于 PC-57 唤醒频率时，经过
时间 PC-58 延迟时间后，变频器开始启动。
一般情况下，请设置唤醒频率大于等于休眠频率。设定唤醒频率和休眠频率均为 0.00Hz，则休眠
和唤醒功能无效。
在启用休眠功能时，若频率源使用 PID，则必须选择 PID 停机时运算（PA-25=1）。
