VH1 系列通用变频器用户手册 2. 安装和配线
13
2-2. 配线的注意事项
⚫ 接线前，确保已完全切断电源 15 分钟以上，否则有触电危险。
⚫ 严禁将电源线与变频器的输出端 U、V、W 连接。
⚫ 变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接地，接地线一般线径为
3.5mm²以上铜线，接地电阻小于 10Ω。
⚫ 变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。
⚫ 变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置。
⚫ 为提供输入侧过电流保护和停电维护的方便，变频器应通过断路器与电源相连。
⚫ 控制端子输入及输出回路的接线，应选用 0.75mm²以上的绞合线或屏蔽线，屏蔽层一端悬空
另一端与变频器的接地端子 PE 相连，接线长度小于 50m。
⚫ 确保已完全切断变频器供电电源，操作键盘的所有 LED 指示灯熄灭，并等待 15 分钟以上，
然后才可以进行配线操作。
⚫ 确认变频器内部电解电容 P﹢、P﹣极之间的直流电压值在降至 DC36V 以下后，才能开始内
部配线工作。
⚫ 只能由经过培训并被授权的合格专业人员进行配线操作。
⚫ 通电前注意检查变频器的电压等级是否与供电电压一致，否则可能造成人员伤亡和设备损
坏。
注意
危险
VH1 系列通用变频器用户手册 2. 安装和配线
14
2-3. 主回路端子的配线
2-3-1. 配线图
三相电源
380V±15%
50/60Hz
PB
P+
制动电阻
L1
L2
L3
断路器
接触器
保险丝
R
S
T
U
V
W
M
接地电
阻10Ω
以下
P-
三相交流
输出电抗器
交流
电抗器
45KW - 110KW
制动单元
三相电源
380V±15%
50/60Hz
PB
P+
制动电阻
L1
L2
L3
断路器
接触器
保险丝
R
S
T
U
V
W
M
接地电
阻10Ω
以下
P-
三相交流
输出电抗器
交流
电抗器
0.4KW - 37KW
断路器、接触器、保险丝、制动电阻、输出电抗器均为选配件，详细请参见第 6 章
外围配件选型指导。

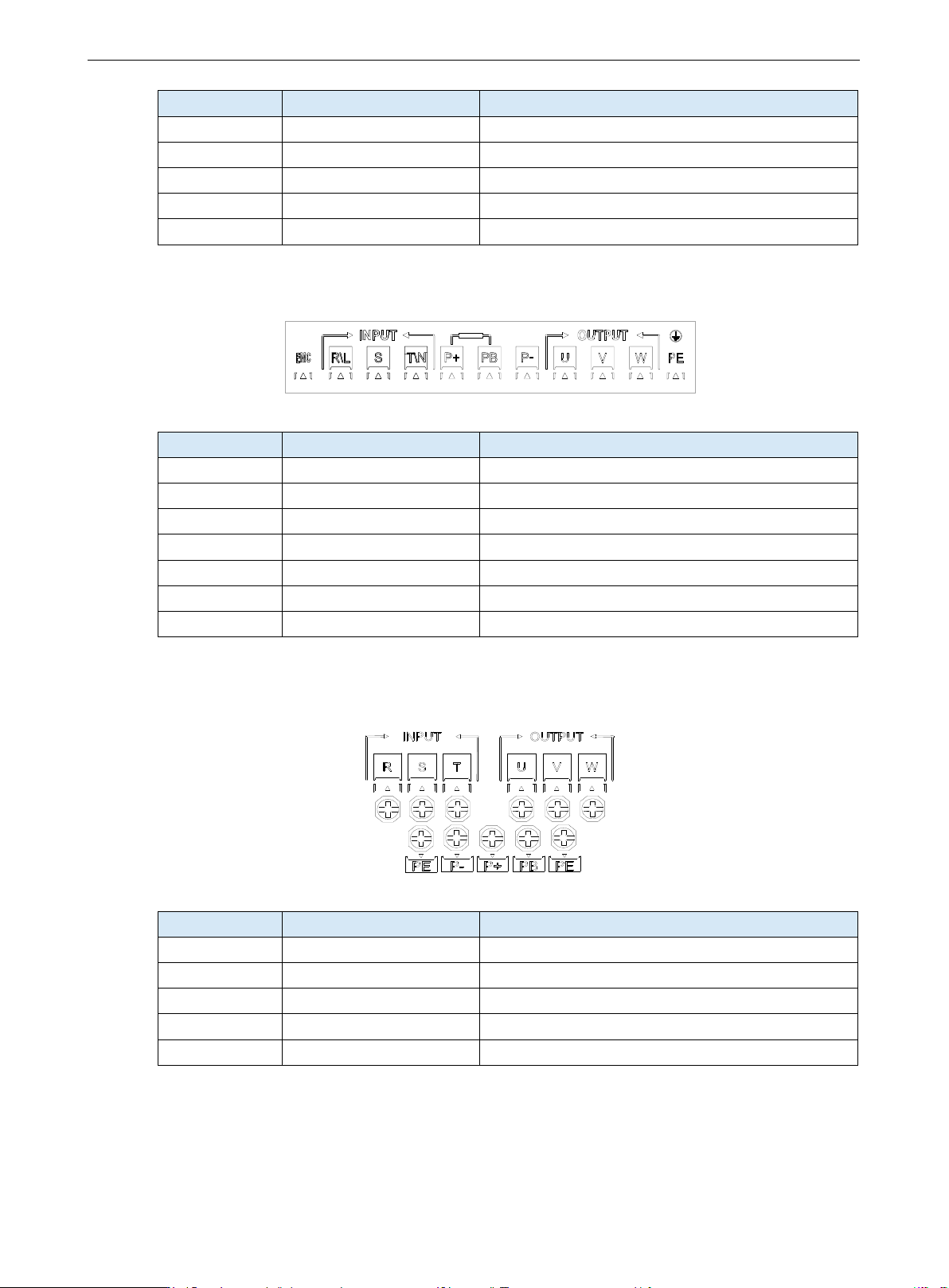

2-3-2. 主回路端子排列及说明
◼ VH1-20P4/20P7/21P5/40P4/40P7/41P5-B、VH1-42P2-B(S)主回路端子及说明
VH1 系列通用变频器用户手册 2. 安装和配线
15
端子标记
端子名称
功能说明
L1、L2、L3
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
L1、L3
单相 220V 电源输入端子
交流输入单相 220V 电源连接点，L2 为空端子
U、V、W
变频器输出端子
连接三相交流电机
PE
接地端子
保护接地
P+、PB
制动电阻连接端子
制动电阻连接点
◼ VH1-22P2/42P2/43P7-B 主回路端子及说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
L、N
单相 220V 电源输入端子
交流输入单相 220V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
PE
接地端子
保护接地
P+、PB
制动电阻连接端子
制动电阻连接点
P+、P-
直流母线正、负端子
共直流母线输入点
EMC
EMC 可选择性接地螺钉
连接内部 EMC 滤波器
◼ VH1-45P5/47P5-B 主回路端子及说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
PE
接地端子
保护接地
P+、PB
制动电阻连接端子
制动电阻连接点
P+、P-
直流母线正、负端子
共直流母线输入点
