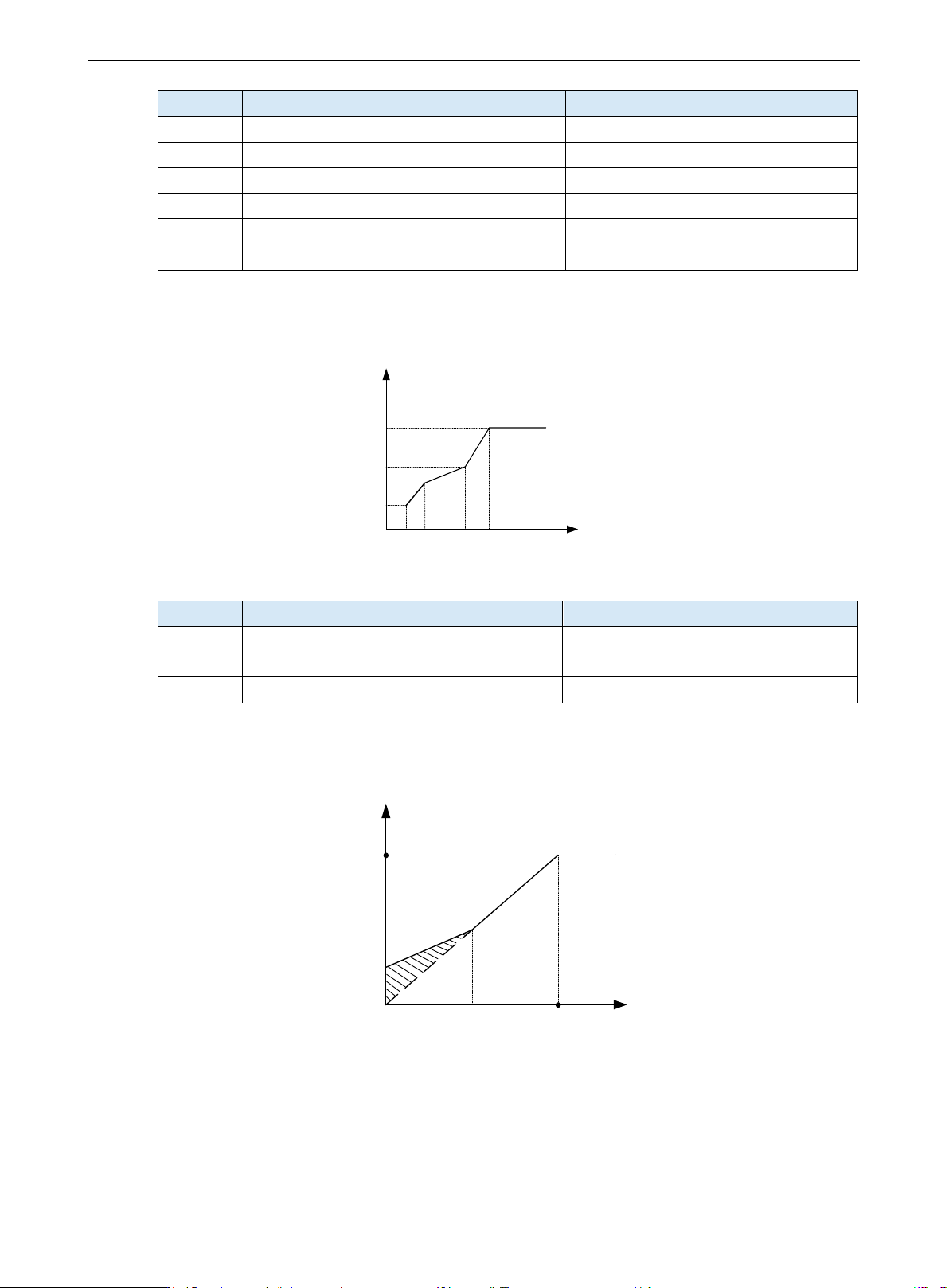

VH1 系列通用变频器用户手册 4. 功能参数
113
参数
名称
设定范围
P5-01
多点 VF 频率点 F1
0.00Hz～P5-03
P5-02
多点 VF 电压点 V1
0.0～100.0%
P5-03
多点 VF 频率点 F2
P5-01～P5-05
P5-04
多点 VF 电压点 V2
0.0～100.0%
P5-05
多点 VF 频率点 F3
P5-05～（电机额定频率）P1-04
P5-06
多点 VF 电压点 V3
0.0～100.0%
多点 VF 电压点的百分比，是基于 P1-02 电机额定电压的百分比。
当 P5-00=1 时，VF 曲线用户自定义多点 VF 曲线，如下图所示，用户采用修改（V1，F1）、（V2，
F2）、（V3，F3）三点折线方式来定义 VF 曲线，以适应特殊的负载要求。
电压%
频率Hz
V3
V2
V1
F1 F2 F3 Fb
Vb
注：V1～V3：多点 VF 曲线第 1～3 段电压百分比 F1～F3：多点 VF 曲线第 1～3 段频率点。
参数
名称
设定范围
P5-07
转矩提升
0.0％（自动转矩提升）
0.1％～30.0％
P5-08
转矩提升截止频率
0.00Hz～最大输出频率 P0-13
转矩提升可以改善 VF 的低频转矩特性，在负荷较轻时可减小转矩提升，负载较重时而启动力矩
不够时可以提升。转矩提升过大时，电机将过励磁运行，变频器输出电流增大，电机发热增加，
效率降低。
输出电压V
输出频率f
V提升
f截止
额定电压
额定频率

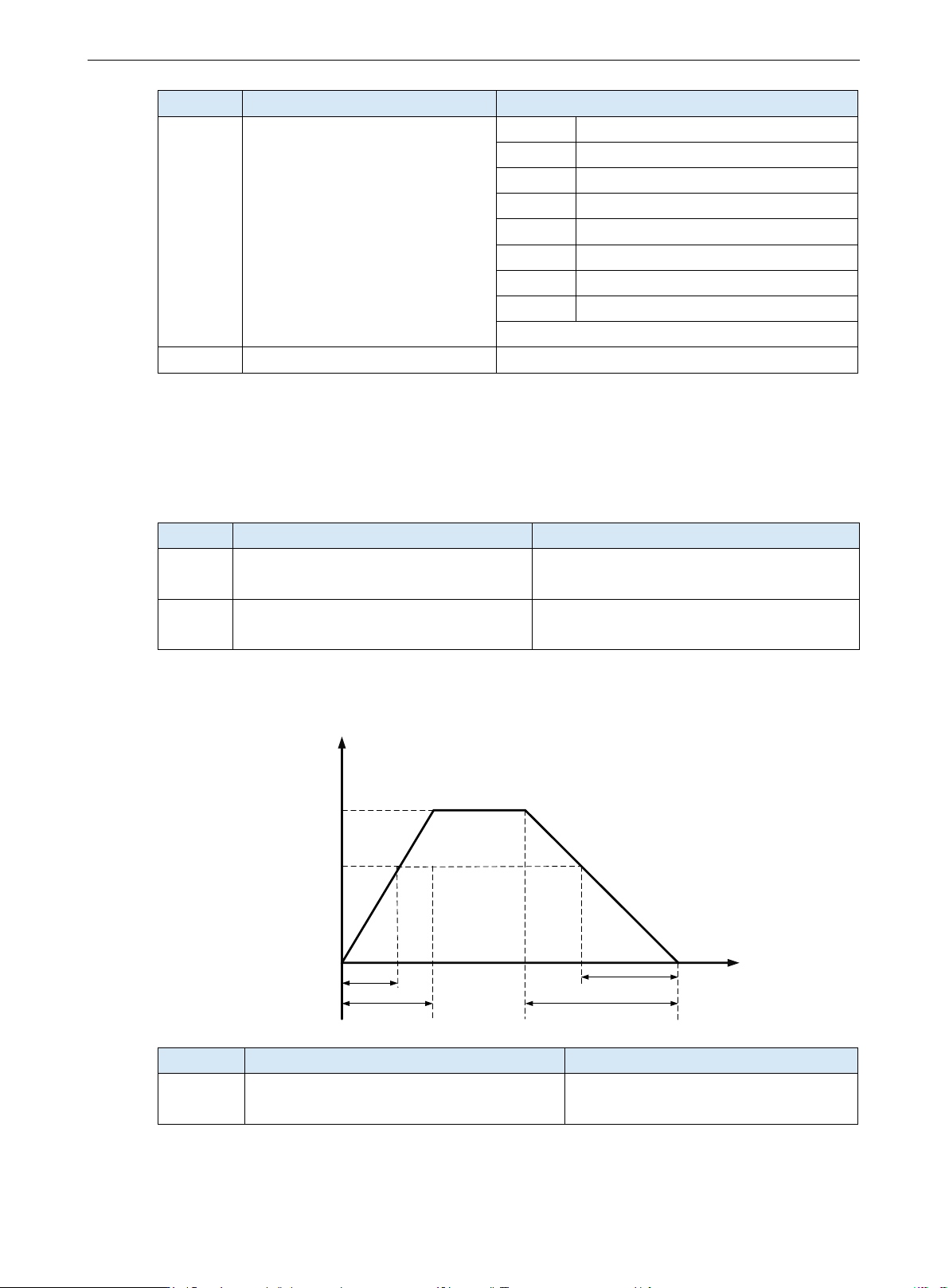

VH1 系列通用变频器用户手册 4. 功能参数
114
参数
名称
设定范围
P5-09
VF 分离的电压源
0
数字设定（P5-10）
1
AI1
2
AI2
4
PULSE 脉冲设定（最大 3kHz）
5
通讯给定
6
多段速指令
7
PID 给定
8
简易 PLC 运行
100.0%对应电机额定电压（P1-02、A2-02）
P5-10
VF 分离的电压源数字设定
0V～电机额定电压
VF 分离一般应用在感应加热、逆变电源及力矩电机控制等场合。
在选择 VF 分离控制时，输出电压可以通过参数 P5-10 设定，也可来自于模拟量、多段指令、PLC、
PID 或通讯给定。当用非数字设定时，各设定的 100%对应电机额定电压，当模拟量等输出设定
的百分比为负数时，则以设定的绝对值作为有效设定值。
当用脉冲设定 VF 分离的电压源时，X4 作为脉冲输入端子的功能，最高仅支持 3kHz 的脉冲频率。
参数
名称
设定范围
P5-11
VF 分离的电压加速时间
0.0s～1000.0s
注：表示 0V 变化到电机额定电压的时间
P5-12
VF 分离的电压减速时间
0.0s～1000.0s
注：表示 0V 变化到电机额定电压的时间
VF 分离的电压上升时间指输出电压从 0 加速到电机额定电压所需时间，见下图中的 t1。
VF 分离的电压下降时间指输出电压从电机额定电压减速到 0 所需时间，见下图中的 t2。
实际加速时间
设定加速时间
目标电压
输出电压
电机额定电压
t1 t2
实际减速时间
设定减速时间
参数
名称
设定范围
P5-13
VF 分离停机方式
0：频率电压独立减至 0
1：电压减为 0 后频率再开始减
0：频率/电压独立减至 0
VF 分离输出电压按电压下降时间（P5-12）递减到 0V；VF 分离输出频率同时按减速时间（P0-19）

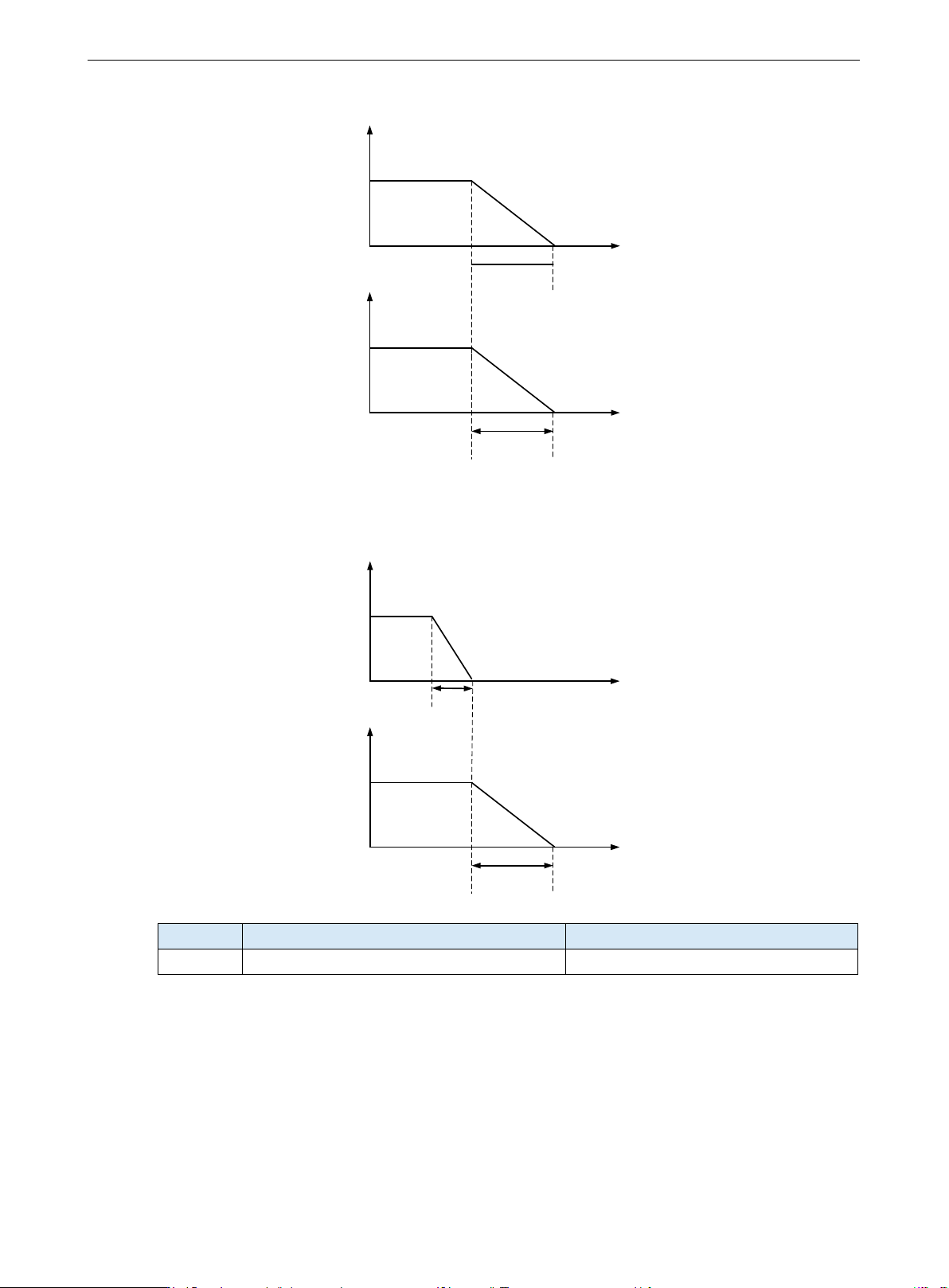

VH1 系列通用变频器用户手册 4. 功能参数
115
递减到 0Hz。
输出
电压
输出
频率
t1
P5-12
t2
P0-19
1：电压减为 0 后频率再减
VF 分离输出电压先按电压下降时间（P5-12）递减到 0V 后，频率再按减速时间（P0-19）递减到
0Hz。
输出
电压
输出
频率
t1
P5-12
t2
P0-19
参数
名称
设定范围
P5-14
VF 控制转差补偿增益
0%～200%
当 P5-14 设为 100%时，表示电机带额定负载时，补偿的转差为电机的额定转差。
当 P5-14 设为 0 时，转差补偿功能无效。
此参数只对异步电机有效，补偿异步电机在负载增加时产生的电机转速偏差，使负载变化时电机
的转速能够基本保持稳定。
当电机实际转速与目标值有偏差时，可以调整该参数。根据电机负载情况调整该参数，100%对应
额定负载，负载越重，该参数越大。每次调整 5%，直到电机实际转速与目标值相符。
