VH1 系列通用变频器用户手 册 2. 安装和配线 25 ⚫ 多台变频源型接线方式 COM X1 3.3k 多台 变频 器使 用变频 器内 部 24 V 电源 的源 型接 线方法 X1 3.3k COM X1 3.3k 多台 变频 器使 用外部 24 V 电源 的源 型接 线方法 X1 3.3k VHL 变 频 器 1 VHL 2 VHL 变频 器 1 VHL 2 + 24 V 信号 Y1 PNP 0V 外部 控制 器 COM 24 V…
VH1 系列通用变频器用户手册 2. 安装和配线
24
0V 与外部控制器的 0V 连接，X 端子与外部控制器的信号端连接，通过回路的通断控制变频器。
如果使用外部 24V，需将变频器的 COM 端与外部 24V 连接，外部电源 0V 经外部控制器控制触点
接到相应的 X 端子。

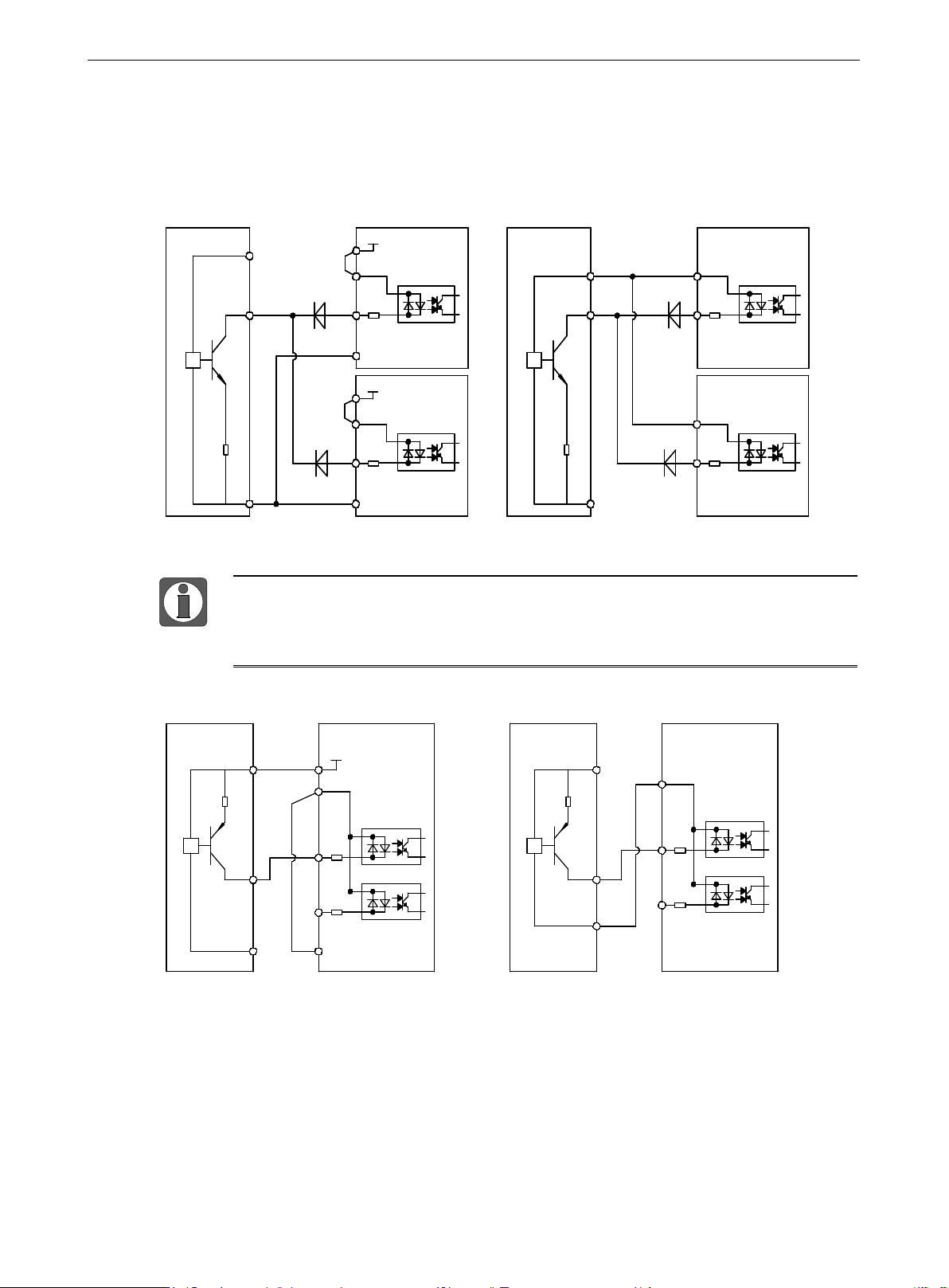

⚫ 多台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制 器
+24V
3.3k
多台变频器使用变频器内部24V电源的漏型接线方法
COM
X1
0V
+24V
3.3k
COM
X1
+24V
信号
NPN
0V
外部控制器
3.3k
多台变频器使用外部24V电源的漏型接 线方法
COM
X1
3.3k
VHL
变频器
VH1
变频器2
1
VH1
变频器2
内部24V
内部0V
内部24V
内部0V
VH1
变频器1
VH1
变频器1
此接线方式下，不同变频器的 X 端子不能并接使用，否则可能引起 X 的误动作：若
需要 X 端子并接（不同变频器之间），则需在 X 端子处串接二极管（阳极接 X）使
用，二极管需满足：IF > 40mA，VR > 40V。
⚫ 单台变频源型接线方式
X1
+VCC
信号Y1
PNP
0V
外部控制器
24V
X2
3.3k
3.3k
使用变频器内部24V电源的源型接线方法
COM
X1
X2
3.3k
3.3k
使用外部24V电源的源型接线方法
COM
+24V
信号Y1
PNP
0V
外部控制器
0V
内部 0V
内部24V
VH1
变频器
VH1
变频器
如果使用变器内部 24V 电源，需将变频器的 0V 与 COM 短接，将变频器的 24V 与外部控制器的
公共端连接，X 端子与外部控制器的信号端连接，通过回路的通断控制变频器。
如果使用外部 24V，需将变频器的 COM 端与外部 0V 连接，外部电源 24V 经外部控制器控制触
点接到相应的 X 端子。
VH1 系列通用变频器用户手册 2. 安装和配线
25

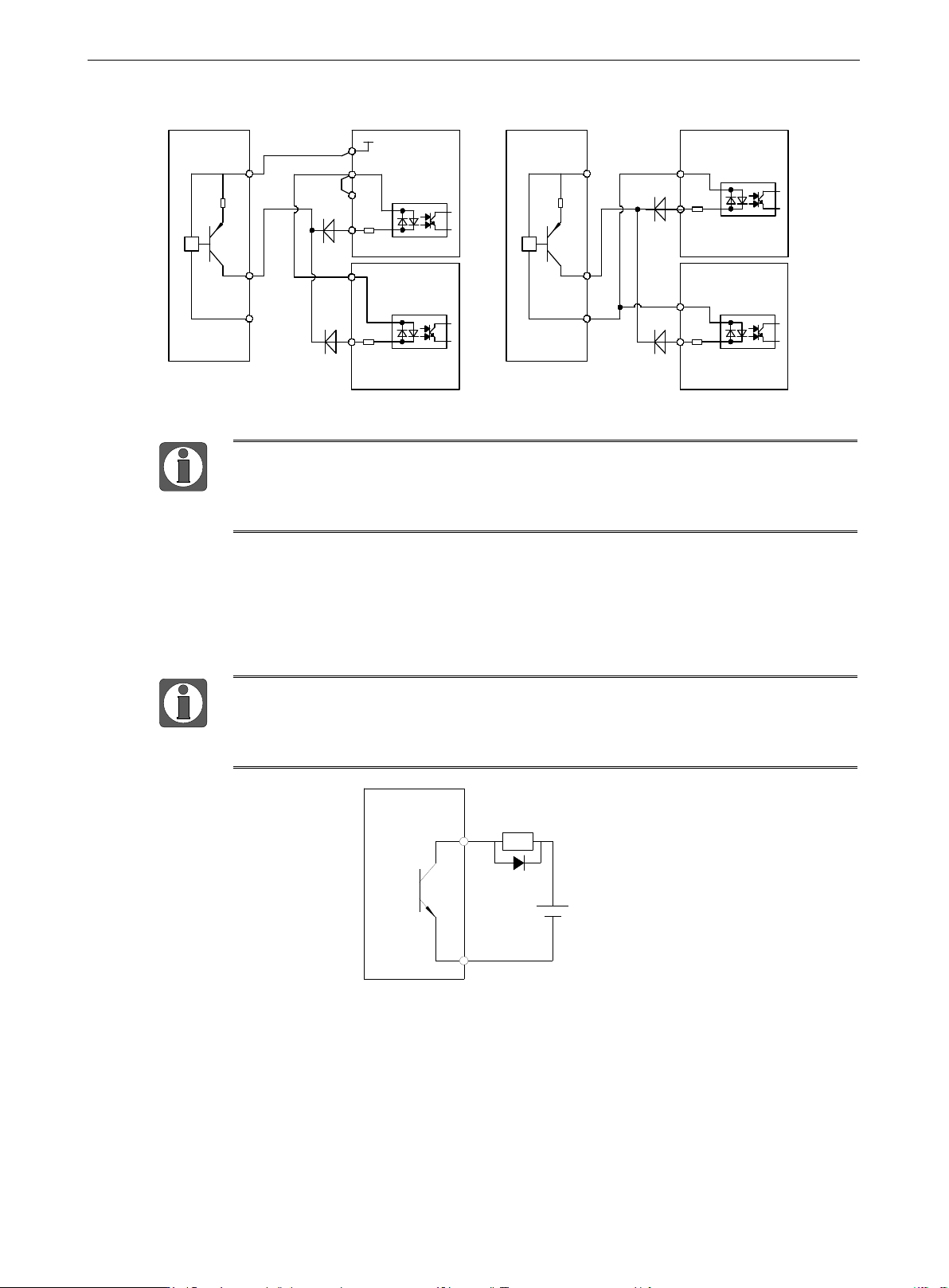

⚫ 多台变频源型接线方式
COM
X1
3.3k
多台变频器使用变频 器内部24V电源的源 型接线方法
X1
3.3k
COM
X1
3.3k
多台变频器使用外部 24V电源的源型接线方法
X1
3.3k
VHL
变频器 1
VHL
2
VHL
变频器 1
VHL
2
+24V
信号Y1
PNP
0V
外部控制器
COM
24V
0V
+24V
信号Y1
PNP
0V
外部控制器
COM
VH1
变频器
VH1
变频器
VH1
变频器
VH1
变频器
此接线方式下，不同变频器的 X 端子不能并接使用，否则可能引起 X 的误动作：若
需要 X 端子并接（不同变频器之间），则需在 X 端子处串接二极管（阳极接 X）使
用，二极管需满足：IF > 40mA，VR > 40V。
2）数字输出端子
当数字输出端子需要驱动直流感性负载时，应加装续流二极管。否则易造成直流 24V 电源损坏。
驱动能力不大于 50mA。
一定要正确安装续流二极管的极性。如下图。否则当数字输出端子有输出时，马上
会将直流 24V 电源烧坏。续流二极管的选择标准：反向耐压大于负载电压的 5～10
倍，电流大于负载电流。
NPN
0V
Y1
继电器
二极管
24V
0V
变频器
3）继电器输出端子

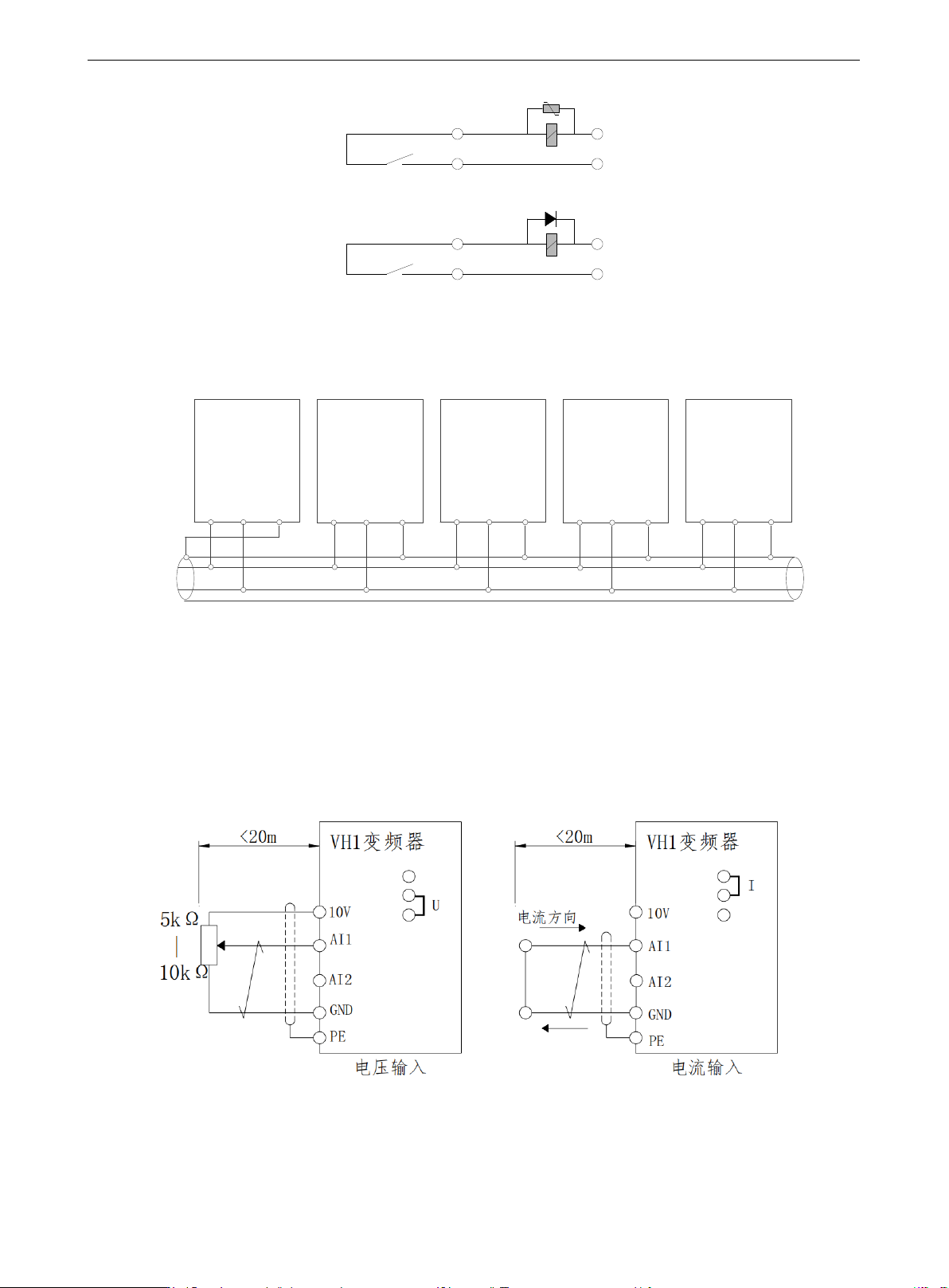

电感性负载（继电器、电机、指示灯）在电流切断时都会引起电压尖峰。在继电器触点采用压敏
电阻进行防护，并在电感性负载上加装吸收电路，如压敏电阻、RC 吸收电路、二极管等，保证
在关断时的干扰电流最小。
VH1 系列通用变频器用户手册 2. 安装和配线
26
TA
TB
220VAC
TA
TB
24VDC
4）多台变频器可通过 RS485 连接在一起，由 PLC（或上位机）作主机控制，如图所示。随着连接
台数的增加，通讯系统越容易受到干扰，建议按如下方式接线：
PLC
主机
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
2-4-3. 模拟输入输出端子配线
1）模拟输入端子 AI 的配线
AI1/AI2 端子接受模拟信号输入，AI1 通过跳帽选择输入电压（0～10V）或电流（0～20mA），
AI2 只支持电压。具体接线如下图所示：
