VH1 系列通用变频器用户手册 2. 安装和配线
27
2）模拟输出端子 AO 的配线
AO 外接模拟表可指示多种物理量，AO 支持输出电压 0～10V 或电流 0-20mA（外部负载 2kΩ-1M
Ω）。端子配线方式如下图。
⚫ 使用模拟输入时，AI 与 GND 之间安装滤波电容或共模电感。
⚫ 控制端子 10V 与 GND 之间所接电位器阻值范围为 5～10K。
⚫ 模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接
地，配线长度应尽可能短，不大于 20m。
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
28
3. 操作说明与应用举例
3-1. 键盘的操作与使用
3-1-1. 键盘布局

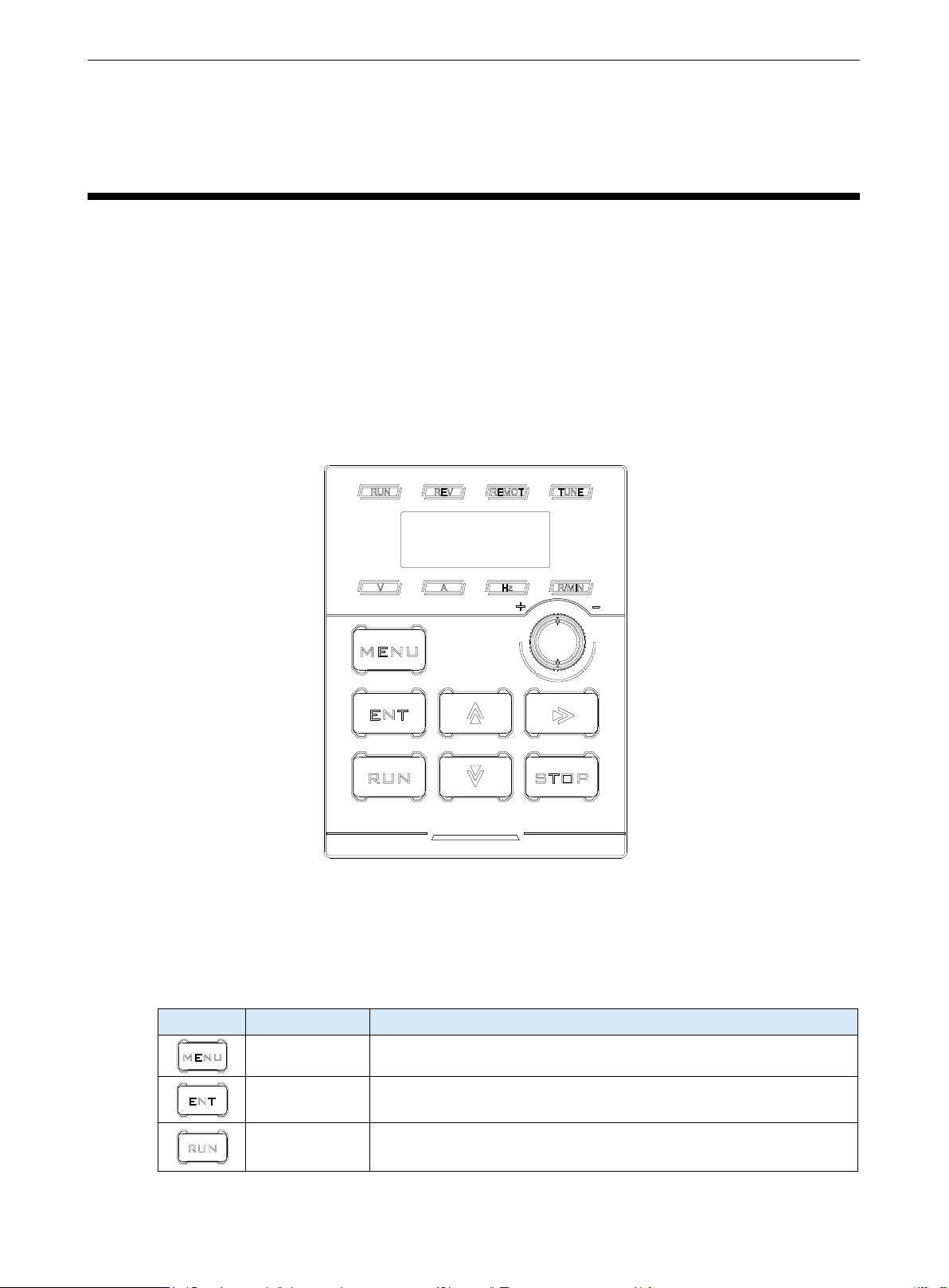

变频器的操作面板及控制端子可对电动机的起动、调速、停机、制动、运行参数设定及外围设备
等进行控制，操作面板的外观如下图所示。
3-1-2. 键盘功能说明
变频器操作键盘上设有 8 个按键，功能定义如下：

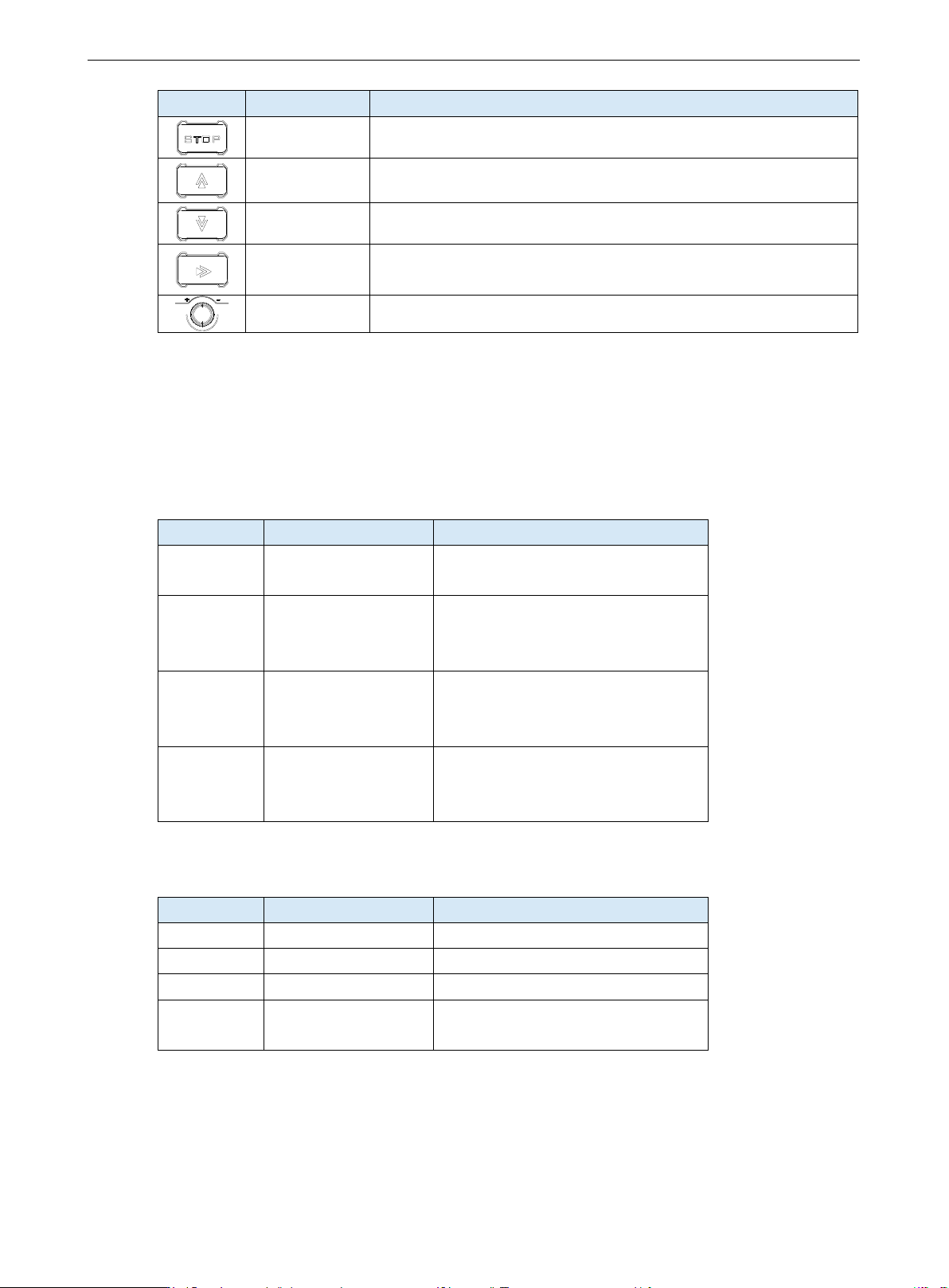

按键
名称
功能说明
编程/退出键
进入或退出编程状态
存储/切换键
在编程状态时，用于进入下一级菜单或存储参数数据
正向运行键
在操作键盘运行命令方式下，按该键即可正向运行
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
29
按键
名称
功能说明
停止/复位键
停机/故障复位
增加键
数据和参数的递增或运行中暂停频率
减少键
数据和参数的递减或运行中暂停频率
移位/监控键
在编辑状态时，可以选择设定数据的修改位；在其它状态下，可
切换显示状态监控参数
频率给定键
运行频率通过面板电位器给定时，调节频率大小。
3-1-3. 数码管 LED 及指示灯说明
变频器操作面板上有五位 7 段 LED 数码管、4 个状态指示灯、4 个单位指示灯。
4 个状态指示灯位于 LED 数码管的上方，自左到右分别为：RUN、REV、REMOT、TUNE。下
表是对指示灯的说明。
指示灯
含义
功能说明
RUN
运行指示灯
灯亮：运转状态
灯灭：停机状态
REV
正反转指示灯
灯亮：反转运行状态
灯灭：正转运行状态
灯闪：切换状态
REMOT
命令源指示灯
熄灭：面板启停
常亮：端子启停
闪烁：通讯启停
TUNE
调谐指示灯
灯慢闪：调谐状态
灯快闪：故障状态
灯常亮：转矩状态
4 个单位指示灯位于 LED 数码管的下方，自左到右分别为：V、A、Hz、R/MIN。下表是对单位
指示灯的说明。
指示灯
含义
功能说明
V
电压
常亮：显示电压
A
电流
常亮：显示电流
Hz
频率
常亮：显示频率
R/MIN
转速/%
常亮：显示电机转速
闪烁：显示%
