Inbetriebnahme der Peripheriegeräte Installation des Druckers Zebra® TLP 3844- Z SIPLACE Uptime LT Installationsanleitung / Installation Manual 45 X Klicken Sie im Dialogfeld zu den Eigensch afte n des Druckers auf die S…
Inbetriebnahme der Peripheriegeräte
Installation des Druckers Zebra® TLP 3844-Z
44 SIPLACE Uptime LT Installationsanleitung / Installation Manual

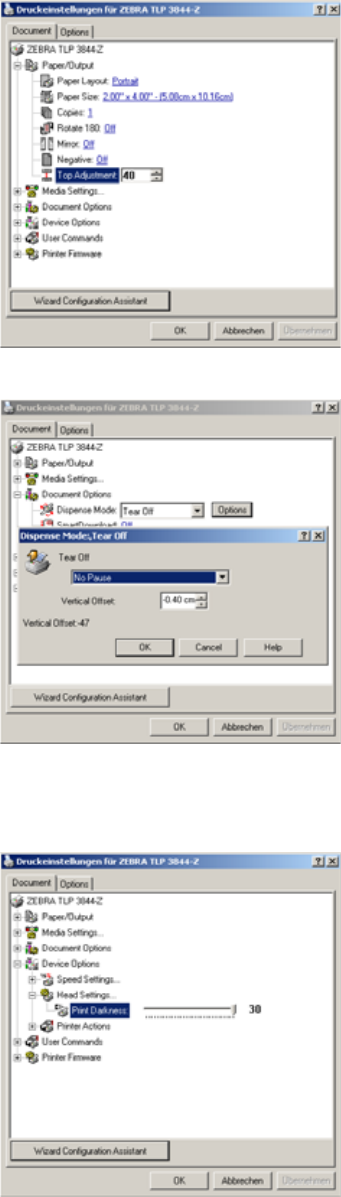

X Wählen Sie unter Paper/Output die Option Top Adjustment und stellen Sie diese auf den Wert 40.
X Wählen Sie unter Document Options die Option Dispense Mode und stellen Sie diese auf den
Wert Tear Off.
X Klicken Sie auf die Schaltflächen Options und stellen Sie die Option Virtual Offset auf – 0,40 cm.
X Wählen Sie unter Device Options die Option Head Settings … und stellen Sie die Print Darkness
auf den Wert 30.
X Klicken Sie auf die Schaltfläche OK, um die Einstellungen zu speichern.
Das Dialogfeld zu den Druckereigenschaften des Druckers wird geschlossen.
Inbetriebnahme der Peripheriegeräte
Installation des Druckers Zebra® TLP 3844-Z
SIPLACE Uptime LT Installationsanleitung / Installation Manual
45
X Klicken Sie im Dialogfeld zu den Eigenschaften des Druckers auf die Schaltfläche Testseite
drucken.
Betrieb
Um die aktuelle Einstellung des Druckers zu überprüfen, können Sie die Konfigurationsdatei
ausdrucken.
HINWEIS:
Erst durch Klicken auf die Schaltfläche Testseite drucken werden die Einstellungen auch im
Drucker gespeichert.
HINWEIS:
Wenn Sie den Drucker installiert haben, muss dieser noch in Uptime LT eingetragen werden.
Wechseln Sie hierzu in Uptime LT unter Menü Datei – Drucker … in das Dialogfeld Drucker
bearbeiten.
HINWEIS:
Wenn Sie einen anderen Drucker verwenden wollen, stellen Sie sicher, dass dieser zu 100%
ZPL-sprachkompatibel ist und mit einer Auflösung von 300 dpi druckt. Eine andere Auflösung
würde die Größe des Ausdrucks verändern.
Inbetriebnahme der Peripheriegeräte
Installation des Druckers Zebra® TLP 3844-Z
46 SIPLACE Uptime LT Installationsanleitung / Installation Manual

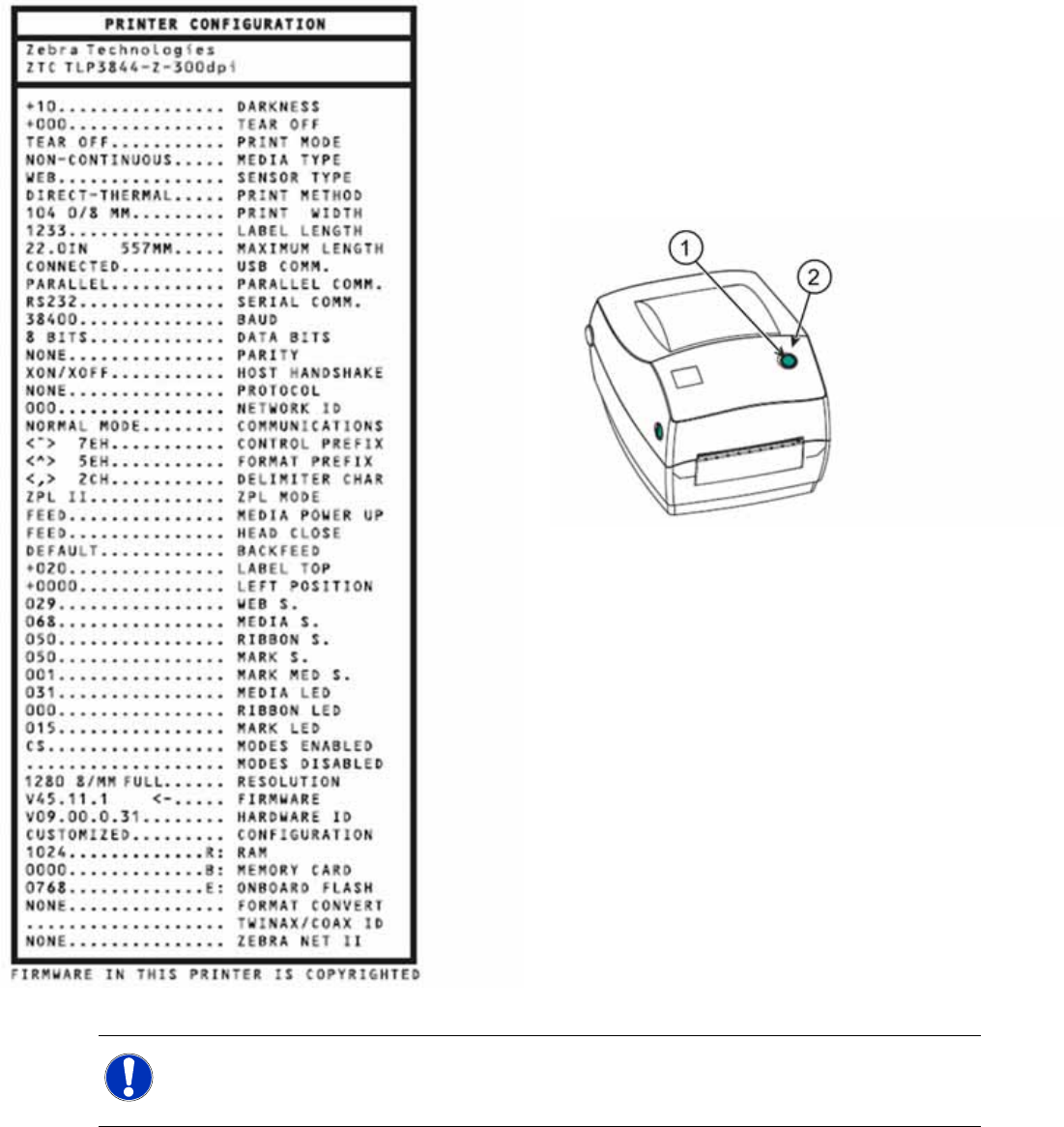

X Stellen Sie sicher, dass die Medien im Drucker
richtig geladen sind und dass die obere
Abdeckung des Druckers geschlossen ist.
X Schalten Sie den Drucker ein.
X Wenn die Statusanzeige durchgehend grün
leuchtet, drücken und halten Sie die
Vorschubtaste gedrückt, bis die Statusanzeige
einmal aufblinkt.
1. Vorschubtaste
2. Statusleuchte
X Lassen Sie die Vorschubtaste los.
Der Drucker druckt nun die Konfigurationsdaten
auf den bereitgestellten Medien aus. Wenn die
Statuslampe gelb oder rot bleibt oder Sie diesen
Ausdruck nicht erhalten, lesen Sie im mit dem
Drucker ausgelieferten Benutzerhandbuch den
Abschnitt „Fehlersuche“.
HINWEIS:
Eine detaillierte Beschreibung zum Bedienen des Druckers und zum Installieren des Druckers
als Netzwerkdrucker finden Sie im mit dem Drucker ausgelieferten Benutzerhandbuch.
