2 Allgemeines
2.1 Workflows - typische Szenarien
12 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
Beispiel
In der GF, die ein 1206 Chip-Bauelement beschreibt werden folgende Daten eingetragen:
●
Die Position des Klebepunkts, z.B. in der Mitte des Bauelementkörpers
●
Die Größe des Klebepunkts (Durchmesser in mm)
●
Es wird angegeben, ob der Klebepunkt mit dem Visionsystem inspiziert werden soll und wenn
ja, dass das Visionsystem später durch die Teach-Funktion eingestellt werden muss (Be-
leuchtung usw.)
●
Da aber meist nicht alle Bauelemente des Typs 1206 geklebt werden, muss beschrieben wer-
den, welche Bauelementnummern dieses Typs geklebt werden sollen. Also z.B. die Bauele-
mentnummer 123456, ein 1206 100-Ohm Widerstand soll geklebt werden.
●
In der Bestückliste wird anschließend festgelegt, welche Bestückpositionen dieses Bauele-
ments 123456 tatsächlich geklebt werden müssen, weil sie z.B. auf der Unterseite einer Lei-
terplatte sitzen, die schwallgelötet wird (Szenario b).
Erst wenn alle Beschreibungen erfolgt und damit alle Voraussetzungen erfüllt sind, wird auf dieses
Bauelement an der programmierten Bestückposition tatsächlich ein Klebepunkt aufgebracht. Die-
ser Klebepunkt kann, je nach gewünschtem Durchmesser, aus einem oder mehreren Einzelpunk-
ten aufgebaut sein. Beim Jet-Dispense-Verfahren wird mit jedem Schuss ein nahezu konstantes
Volumen an Klebstoff aus der Düse auf das Ziel geschossen.
Rüstung
Sobald in einem Bestückprogramm mindestens ein Bauelement enthalten ist, das mit Klebepunkt
benötigt wird, wird in der Rüstung dieses Produkts ein Glue Feeder erforderlich. Der Glue Feeder
wird zusammen mit allen Bauelementen, die geklebt werden sollen, auf demselben BE-Tisch
gerüstet. Sollten mehr Bauelemente mit Kleber gefordert sein als Stellplätze auf einem BE-Tisch
vorhanden sind oder sollten Bauelemente mit Kleber gefordert sein, für die unterschiedliche
Bestückköpfe auf unterschiedlichen Maschinen eingesetzt werden, so müssen mehrere Glue Fee-
der auf mehreren Wechseltischen gerüstet werden. Je Bestückkopf kann nur ein Glue Feeder ge-
stellt werden.
Auf einer Maschine können immer nur Glue Feeder mit dem gleichen Klebertyp gerüstet werden.
Bei der Rüstung eines Glue Feeder ist es empfehlenswert, diesen etwa in die Mitte des Tisches auf
eine feste Position zu stellen. Wenn mehrere verschiedene Bauelemente geklebt werden sollen,
ergeben sich dann meist die kürzesten Verfahrwege für den Bestückkopf. Besonders bei großen
Bauelementen sind beim Stellen des Glue Feeders in der Mitte des BE-Tisches auch die größten
Freiheitsgrade gegeben, wenn ein Bauelement - wie z.B. ein langer Stecker - sowohl an den
äußersten Enden als auch in der Mitte mit einem Klebepunkt versehen werden muss. Wenn nur ei-
nige wenige Bauelemente geklebt werden sollen, sollten die Zuführmodule für diese Bauelemente
möglichst nahe beim Glue Feeder gestellt werden.
Glue Feeder stellen
Bevor ein Glue Feeder aufgerüstet wird, ist sicherzustellen, dass alle mit Kleber in Berührung kom-
mende Teile korrekt gereinigt und alle Teile nach dem Reinigen korrekt montiert worden sind. In
den Glue Feeder wird eine mit geeignetem Kleber gefüllte Kartusche eingeschraubt, deren Ver-
fallsdatum noch nicht abgelaufen ist. Anschließend wird der Glue Feeder auf die in der Rüstung
beschriebene Spur auf dem BE-Tisch gestellt und verriegelt (angemeldet). Danach wird der Glue
Feeder mit der Druckluftversorgung der Maschine verbunden und an den Sicherheitskreis der
Maschine angesteckt.
Eine detaillierte Beschreibung zur Inbetriebnahme des Glue Feeders finden Sie in Abschnitt 3 "In-
betriebnahme" [}23].
2 Allgemeines
2.2 Beschreibung des Moduls
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 13
2.2 Beschreibung des Moduls
2.2.1 Übersicht
Abb.2: Glue Feeder Übersicht
1. Anschluss externe Druckluftversorgung 10. Kartuschenhalter für 10 ml-/ 30 ml-Kartu-
schen
2. Anschluss Sicherheitskreis der Maschine
3. Manometer aktueller Druck an der Kartu-
sche
11. Düse
12. Düsenheizung
4. Manometer aktueller Druck am Jet-Ventil 13. Einstellschraube für die Federvorspan-
nung am Jet-Ventil
5. Entnahmegriff
6. Statusanzeige-LED 14. EDIF Energie- und Daten-Interface.
7. Bedienfeld 15. Spezialwerkzeug
8. Hinterer Zentrierstift 16. Druckminderer für Druck am Jet-Ventil der
Spritzdüse
9. Kleberkartusche
17. Druckminderer für Druck an der Kartu-
sche
Artikel-Nr. 03088129-xx
2 Allgemeines
2.2 Beschreibung des Moduls
14 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

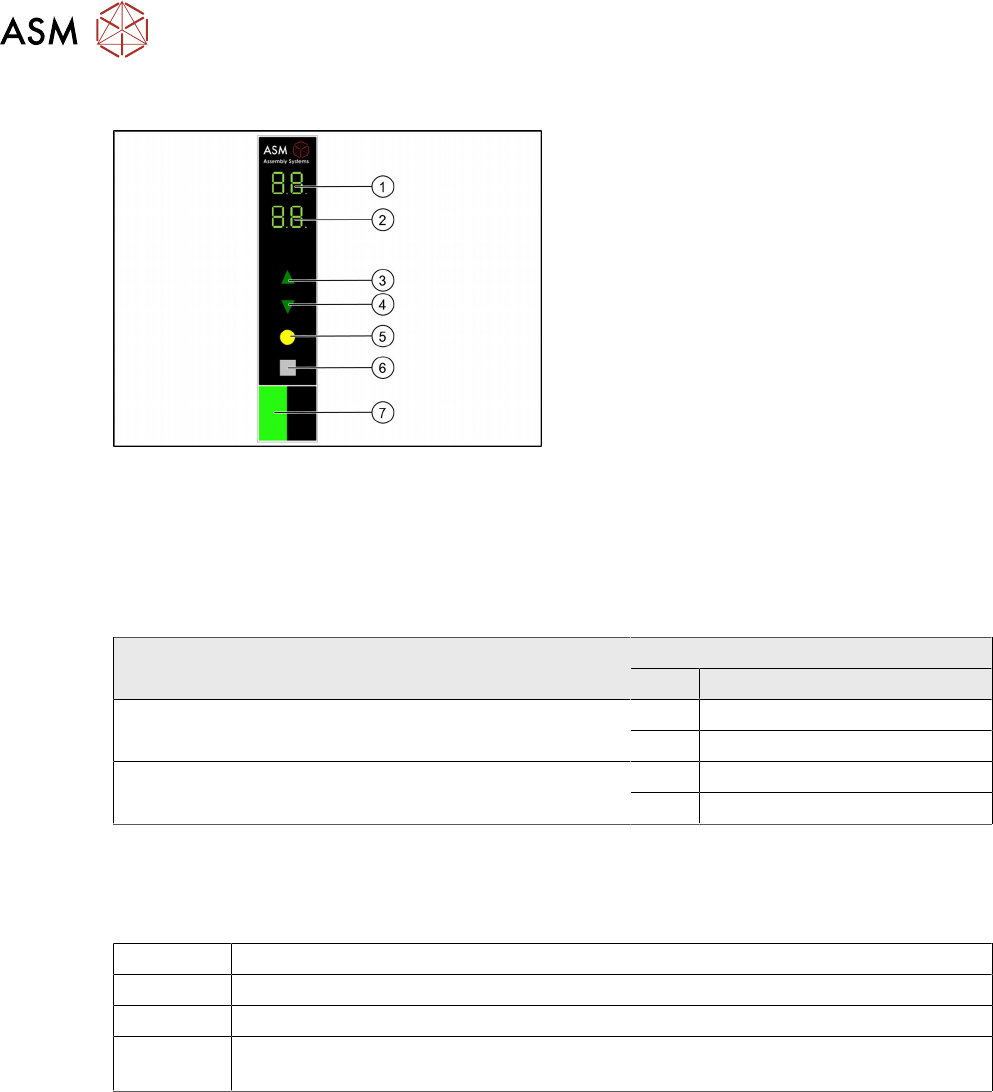

2.2.2 Anzeigen und Bedienelemente
1. 7-Segment-Anzeige 1/2
2. 7-Segment-Anzeige 3/4
3. Taste zum Wert erhöhen
4. Taste zum Wert senken
5. Taste zum Speichern des eingestellten
Werts
6. Taste für den Wechsel ins Untermenü
7. Statusanzeige-LED
Beim Glue Feeder stehen Ihnen das Hauptmenü und das Untermenü zum Einstellen der Soll-Tem-
peratur zur Verfügung. Nach dem Einschalten ist automatisch das Hauptmenü eingestellt.
Um in das Untermenü zu wechseln, drücken Sie die graue Taste. Mit den Pfeiltasten (3, 4) können
Sie anschließend die Soll-Temperatur einstellen. 60 Sekunden nach dem letzten Tastendruck wird
automatisch wieder das Hauptmenü eingestellt.
Übersicht der 7-Segment-Anzeigen je Betriebszustand (ohne Fehlerzustände)
Betriebszustand 7-Segment-Anzeige
Nr. Anzeigewert / -zeichen
Hauptmenü ist aktiv, der Glue Feeder ist betriebsbereit,
die Temperatur befindet sich im Arbeitsbereich.
1/2 Ist-Temperatur
3/4 Soll-Temperatur
Menü zum Einstellen der Soll-Temperatur des Klebers
wurde ausgewählt.
1/2 t E (temperature)
3/4 Soll-Temperatur
Alle Temperaturen werden in °C angezeigt. Die Auflösung beträgt 1°C.
Statusanzeige-LED
Die Statusanzeige-LED zeigt Ihnen die verschiedenen Betriebszustände an.
AUS Der Glue Feeder wird nicht für das aktuelle Produkt benötigt oder ist nicht bestromt.
GRÜN Der Glue Feeder wird für das aktuelle Produkt benötigt und es liegt kein Fehler vor.
ROT Es ist ein Fehler aufgetreten, der einen Bedienereingriff erfordert.
ORANGE Warnung (z.B. der Sicherheitsdeckel ist vorne am Glue Feeder über der Spritzdüse
aufgesetzt)
Der Glue Feeder schaltet grundsätzlich die Statusanzeige-LED auf ORANGE, wenn sich der Si-
cherheitsdeckel über dem Jet-Ventil befindet. Die Stationssoftware überschreibt ggf. die Anzeige
des Glue Feeders, wenn die Maschinenhaube geschlossen wird, aber der Sicherheitsdeckel über
dem Jet-Ventil noch nicht entfernt wurde.
Weitere Informationen zu Fehleranzeigen finden Sie in Abschnitt 6 "Fehlerbehandlung" [}91].
