3 Inbetriebnahme 3.2 Glue Feeder stellen / entnehmen Bedienungsanleitung SIPLACE Glue Feeder 05/2020 27 Der Anmeldevorgang wird gestartet. Die Statusanzeige am hinteren Ende des Zuführmoduls leuch- tet grün, wenn der Anm…
3 Inbetriebnahme
3.2 Glue Feeder stellen / entnehmen
26 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
3.2 Glue Feeder stellen / entnehmen
VORSICHT
Bei Betrieb mit Nadeldüse beim Rüsten Sicherheitsdeckel aufsetzen
Wenn Sie den Glue Feeder mit einer Nadeldüse verwenden, müssen Sie zum Schutz der
Spritzdüse vor dem Stellen oder Entnehmen des Glue Feeders den Sicherheitsdeckel über
die Spritzdüse aufsetzen. Die empfindliche Nadeldüse steht etwas heraus und könnte
ansonsten beschädigt werden.
Glue Feeder stellen
Der Glue Feeder wird wie ein X-Zuführmodul gestellt. Die Breite des Glue Feeders entspricht der
Breite eines 44mm X-Zuführmoduls und belegt 5Spuren auf dem Stellplatz.
HINWEIS
Empfehlung für den Stellplatz
Ein Portal kann jeweils nur mit einem Glue Feeder arbeiten. Der Programmierer muss si-
cherstellen, dass die gewünschten Bauelemente am gleichen Stellplatz gestellt werden wie
der Glue Feeder.
Je nach Maschine sind unterschiedlich viele Randspuren des Stellplatzes für den Glue
Feeder gesperrt. Stellen Sie den Glue Feeder möglichst mittig auf den Stellplatz.
HINWEIS
Abwurfbehälter vor verklebten Bauelementen schützen
Während der Inbetriebnahme des Glue Feeders werden Bauelemente bzw. Klebepunkte
überprüft und anschließend geklebte Bauteile in den Abwurfbehälter entsorgt. Auch wäh-
rend der Produktion kann es zu Abwürfen von Bauelementen in den Abwurfbehälter kom-
men.
Um den Abwurfbehälter vor Verschmutzung mit geklebten Bauelementen zu schützen,
legen sie ein Tuch in den Abwurfbehälter. Dieses Tuch sollte von Zeit zu Zeit ausgetauscht
werden.
HINWEIS
Linearzuführmodule nicht direkt neben einen Glue Feeder stellen!
Die Vibration eines direkt neben dem Glue Feeder stehenden Linearzuführmoduls kann die
Treffgenauigkeit beim Bekleben der Bauelemente negativ beeinflussen.
Stellen Sie KEINE Linearförderer direkt neben einen Glue Feeder. Lassen Sie mindestens
eine Spur rechts und links neben dem Glue Feeder frei oder weichen Sie mit dem Linearzu-
führmodul auf einen anderen Stellplatz aus.
► Setzen Sie den Glue Feeder mit der vorderen
Gleitführung auf das zur gewünschten Spur pas-
sende Omega-Profil auf dem Stellplatz.
► Schieben Sie den Glue Feeder auf der Führung
senkrecht stehend nach vorn, bis der vordere
Zentrierstift (1)
am Stellplatz einrastet.
► Stellen Sie sicher, dass der hintere Zentrierstift
(2)
in der zum vorderen Zentrierstift passenden
Mündung der hinteren Zentrierleiste steht.
3 Inbetriebnahme
3.2 Glue Feeder stellen / entnehmen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 27
Der Anmeldevorgang wird gestartet. Die Statusanzeige am hinteren Ende des Zuführmoduls leuch-
tet grün, wenn der Anmeldvorgang erfolgreich abgeschlossen ist, das Zuführmodul in der aktuellen
Rüstung enthalten ist, sich auf der richtigen Spur befindet und die Position der Düse sowie deren
Höhe erfolgreich vermessen wurden.
Glue Feeder entnehmen
► Drücken Sie auf den Entnahmegriff (1) unter der
Statusanzeige-LED (2)
am hinteren Ende des
Glue Feeders.
Der Abmeldevorgang wird für den Glue Feeder gestartet, die Statusanzeige wird ausgeschaltet
und der Entnahmegriff springt heraus. Alle wichtigen Daten werden im Glue Feeder abgespeichert.
Anschließend wird der Glue Feeder automatisch von der FCU abgemeldet und die FCU öffnet die
mechanische Verrieglung am Stellplatz. Wenn die Statusanzeigen dunkel sind ist der Abmeldevor-
gang abgeschlossen.
► Ziehen Sie jetzt das Zuführmodul am Entnahmegriff aus dem Stellplatz.
HINWEIS
An- und Abmelden wiederholen
Wenn Sie mit dem Herausziehen des Glue Feeders zu lange warten (> ca. 5Sekunden)
leuchtet die Statusanzeige rot und der Glue Feeder muss wieder angemeldet werden.
► Drücken Sie den Entnahmegriff in den Glue Feeder.
Der Anmeldevorgang wird für den Glue Feeder gestartet.
► Warten Sie, bis der Anmeldevorgang abgeschlossen ist und die Statusanzeige grün
leuchtet.
► Drücken Sie erneut auf den Entnahmegriff am hinteren Ende des Glue Feeders und
ziehen Sie den Glue Feeder aus dem Stellplatz, sobald die Statusanzeige erlischt.
3 Inbetriebnahme
3.3 Glue Feeder an Sicherheitskreis anschließen
28 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
3.3 Glue Feeder an Sicherheitskreis anschließen
HINWEIS
Anschluss an den Sicherheitskreis bereits vorhanden?
Falls an der Maschine noch kein Anschluss an den Sicherheitskreis vorhanden ist, muss
dieser zuerst montiert werden. Eine Beschreibung zum Nachrüsten finden Sie im zu Ihrer
Maschine passenden Nachrüstkit.
Durch das Einbinden des Glue Feeders in den Sicherheitskreis der Maschine wird sicher gestellt,
dass bei geöffneter Maschinenhaube mit dem Glue Feeder nur Kleber dispensiert werden kann,
wenn der Sicherheitsdeckel korrekt über dem Jet-Ventil aufgesteckt ist. Dies ist notwendig, um zu
verhindern, dass ein Bediener versehentlich von einem Kleberschuss getroffen und schlimmsten-
falls verletzt werden könnte.

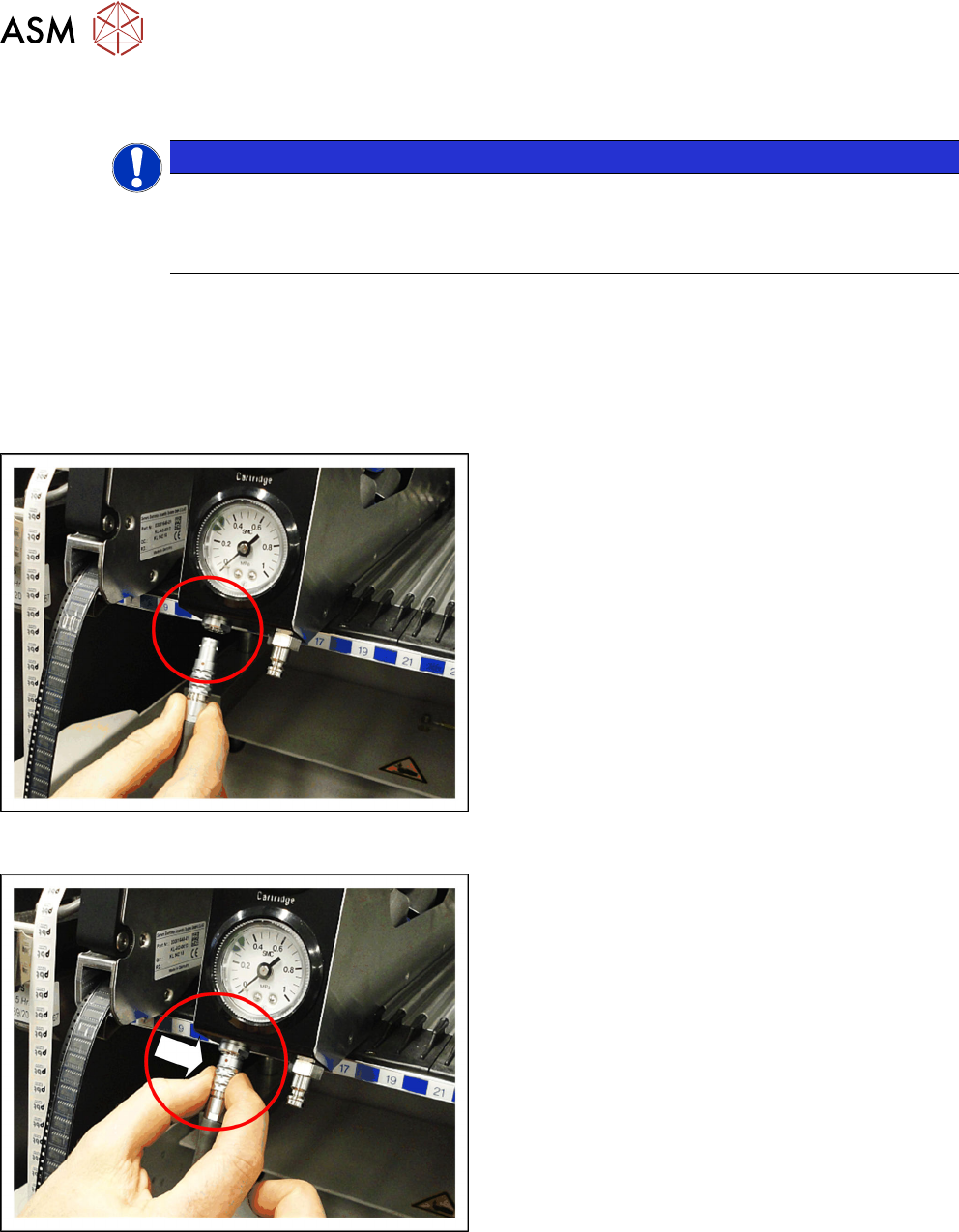

Sicherheitskreis anschließen
► Stecken Sie den Stecker vom Sicherheitskreis an
den in der Abbildung gekennzeichneten
Anschluss.
Achten Sie dabei darauf, dass der rote Punkt am
Stecker und der rote Punkt am Anschluss über-
einander liegen.
Sicherheitskreis lösen
► Um den Glue Feeder vom Sicherheitskreis zu
lösen, greifen Sie den Entriegelungsring des LE-
MO-Steckers, wie in der Abbildung gekennzeich-
net, und ziehen den Stecker nach unten ab.
