5 Reinigung und Wartung 5.4 Klebeeinheit reinigen und inspizieren 76 Bedienungsanleitung SIPLACE Glue Feeder 05/2020 ► Falls Sie über Druckluft verfügen, können Sie das Trocknen beschleunigen. Blasen Sie die Feuch- tigke…
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 75
HINWEIS
Sichtkontrolle
Halten Sie die Spritzdüse mit der Öffnung gegen das Licht und prüfen Sie, ob die Düsenöff-
nung frei sichtbar und der Düsenkanal sauber und frei von Kleberresten ist. Ist dies nicht
der Fall, wiederholen Sie den Reinigungsvorgang.
5.4.2.5 Spülen / Ultraschallbad
► Spülen Sie alle Teile der Klebeeinheit gründlich
mit klarem Wasser durch.
Ultraschallbad (optional)
Um die Reinigung zu optimieren ist es hilfreich, die einzelnen Teile der Klebeeinheit für ca. 5 Minu-
ten in ein Ultraschallbad mit Kleberentferner zu legen, die Temperatur das Bads darf hierbei 50°C
nicht überschreiten. Dieser Arbeitsschritt ist jedoch nicht dringend notwendig.
HINWEIS
Kleberreste können bei zu hoher Wärme im Ultraschallbad aushärten
Stellen Sie sicher, dass die Kleberreste vor dem Ultraschallbad vollständig aus den einzel-
nen Teilen der Klebeeinheit entfernt sind. Kleberreste können aushärten, wenn bei länge-
rem Gebrauch im Ultraschallbad zu hohe Wärme erzeugt wird.
Falls sich vor dem Bad noch Kleberreste an den einzelnen Teilen der Klebeeinheit befinden
sollten, entfernen Sie diese mit etwas Kleberentferner und einem Borsten- oder Schablo-
nierpinsel.
5.4.2.6 Trocknen
► Kontrollieren (Sichtkontrolle) Sie zunächst, ob alle Teile der Klebeinheit sauber sind und sich
keine Kleberreste an ihnen befinden. Wenn nötig, reinigen Sie die verschmutzen Teile erneut.
► Legen Sie die einzelnen Teile der Klebeeinheit anschließend zum Trocknen auf ein sauberes
Reinigungstuch.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
76 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
► Falls Sie über Druckluft verfügen, können Sie das
Trocknen beschleunigen. Blasen Sie die Feuch-
tigkeit aus den Kanälen des Jet-Blocks und des
Kartuschenrohrs.
HINWEIS
Sichtkontrolle
Halten Sie die Spritzdüse mit der Öffnung gegen das Licht und prüfen Sie, ob die Düsenöff-
nung frei sichtbar und der Düsenkanal sauber und frei von Kleberresten ist. Ist dies nicht
der Fall, wiederholen Sie den Reinigungsvorgang.
5.4.2.7 Spritze reinigen
Wenn Sie die Spritze längere Zeit nicht benötigen und bevor Sie die Spritze in den Wartungskoffer
zurücklegen, sollten Sie diese verschließen und äußerlich reinigen.
Wenn Sie die Spritze längere Zeit nicht mehr benö-
tigen:
► Stecken Sie die Verschlusskappe auf die Düse
an der Spitze der Spritze.
► Wischen Sie die Spritze mit einem Reinigungs-
tuch ab.
5.4.3 Klebeeinheit montieren
5.4.3.1 O-Ringe am Stößel einsetzen
HINWEIS
O-Ringe austauschen
Beschädigte O-Ringe können die gewünschte Abdichtfunktion nicht mehr erfüllen. Als Fol-
ge kann der am Jet-Ventil benötigte Druck nicht mehr im vollen Umfang erzeugt werden
und austretender Kleber könnte den Glue Feeder von innen verschmutzen.
Aus diesem Grund empfehlen wir, die O‑Ringe bei jeder Reinigung der Klebeeinheit aus-
zutauschen.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 77

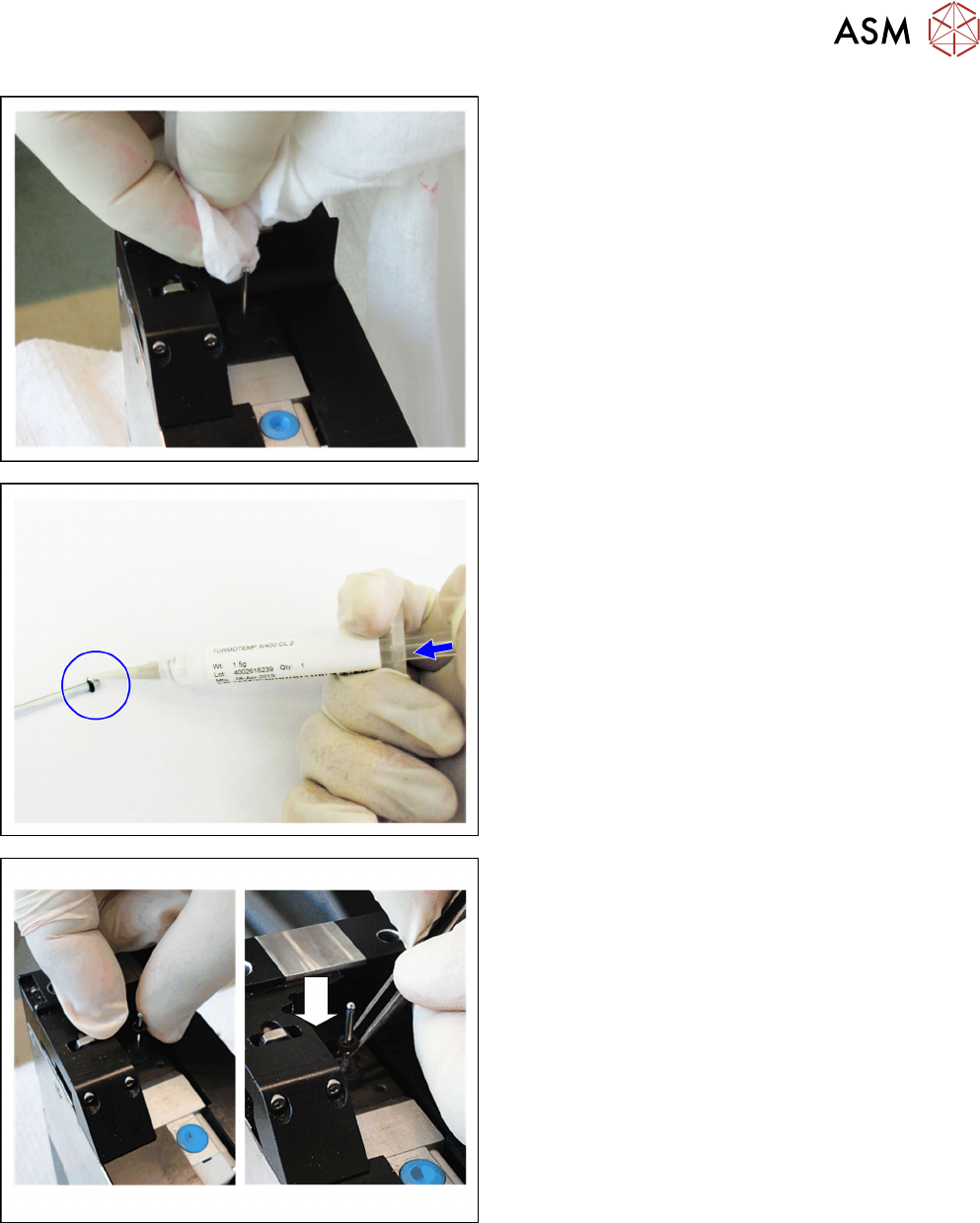

► Reinigen Sie den Jet-Stößel mit einem Reini-
gungstuch und etwas Kleberentferner.
► Schieben Sie den O‑Ring Stößel (Artikel-Nr.
03094179-xx) vorsichtig auf den Inbus-Schlüssel
2,5.
► Öffnen Sie die Spitze der Fettspritze (Turmotemp
II/400 CL2, Artikel-Nr. 03095880‑xx).
► Führen Sie den Inbusschlüssel mit dem O‑Ring
zur Spitze der Fettspritze, drücken Sie vorsichtig
den Kolben der Spritze und benetzen Sie den
O‑Ring mit etwas Fett.
► Schieben Sie den gefetteten O-Ring über den
Jet-Stößel und schieben Sie ihn mit einer Pin-
zette vorsichtig bis zum Anschlag weiter.
► Reinigen Sie den Jet-Stößel mit einem Reini-
gungstuch, damit sich keine Kleberreste am Jet-
Stößel oberhalb des ersten O‑Rings befinden.
► Schieben Sie den zweiten O‑Ring (ohne zu Fet-
ten) über den Jet-Stößel und schieben Sie ihn mit
einer Pinzette vorsichtig weiter, so dass beide
O‑Ringe direkt übereinander liegen.
