5 Reinigung und Wartung 5.4 Klebeeinheit reinigen und inspizieren 70 Bedienungsanleitung SIPLACE Glue Feeder 05/2020 ► Setzen Sie die beiden Zapfen des Heizungs- schlüssels in zwei Löcher in der Überwurfmutter. ► Lösen S…
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 69

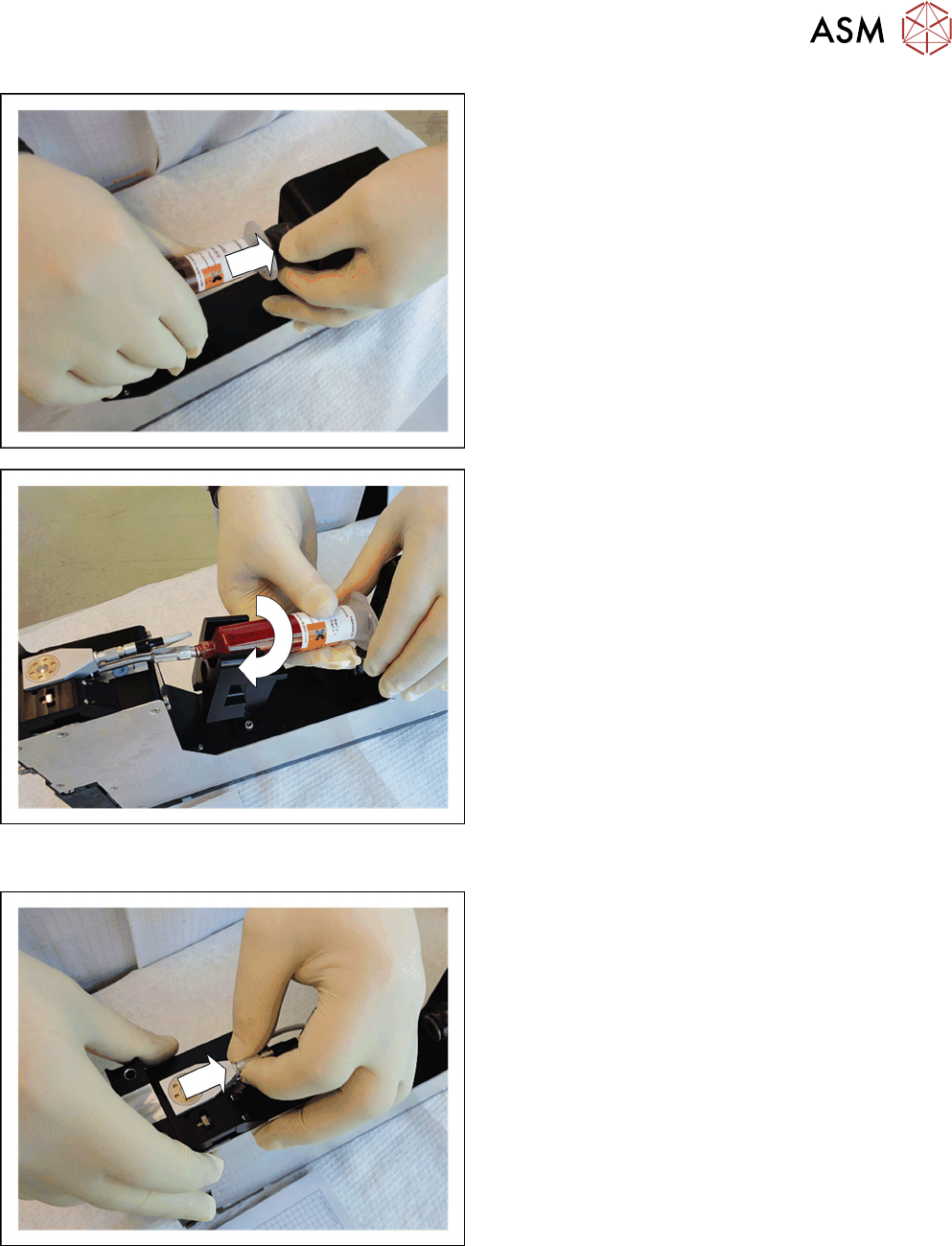

► Drücken Sie den Kartuschenadapter nach hinten
und ziehen Sie ihn ab.
► Drehen Sie die Kartusche aus dem Gewinde des
Kartuschenrohrs.
5.4.1.2 Düsenheizung entfernen
► Ziehen Sie den Heizungsstecker von der Düsen-
heizung.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
70 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

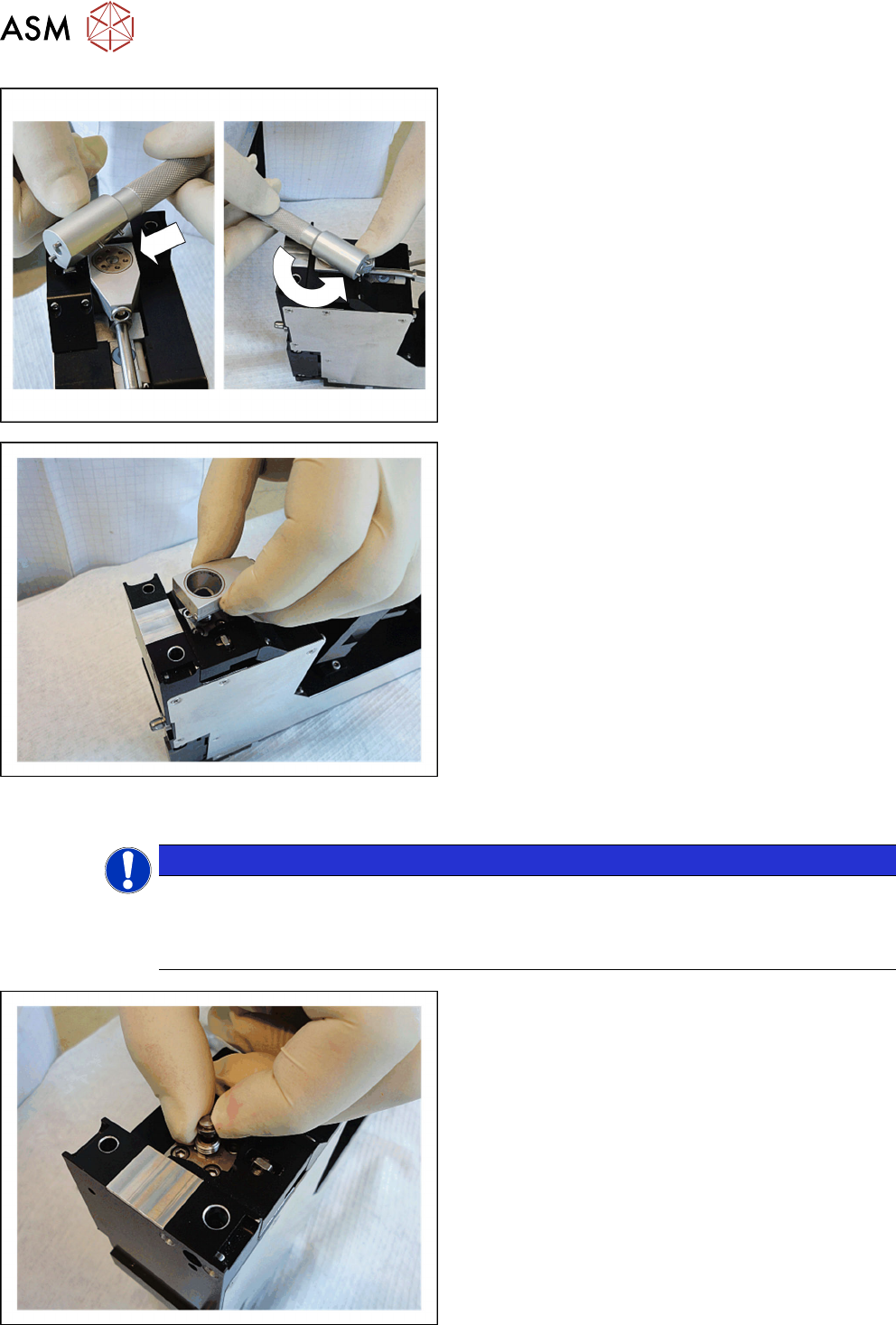

► Setzen Sie die beiden Zapfen des Heizungs-
schlüssels in zwei Löcher in der Überwurfmutter.
► Lösen Sie die Überwurfmutter gegen den Uhrzei-
gersinn.
► Entfernen Sie die Überwurfmutter.
► Entfernen Sie die Düsenheizung.
5.4.1.3 Spritzdüse entfernen
HINWEIS
Flachdüse und Nadeldüse
Die Glue Feeder können - je nach Einsatzzweck - mit einer Flachdüse oder einer Nadeldü-
se verwendet werden. Das Entfernen der Spritzdüse ist bei beiden Düsentypen identisch
und wird im Folgenden am Beispiel einer Flachdüse abgebildet.
► Heben Sie die Spritzdüse vom Jet-Block.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 71
5.4.1.4 Kartuschenrohr entfernen
► Halten Sie das Kartuschenrohr mit einer Hand
fest.
► Lösen Sie den Schraubverschluss mit Hilfe eines
8mm Gabelschlüssels.
► Entfernen Sie das Kartuschenrohr.
5.4.1.5 Jet-Block entfernen
► Lösen Sie die 4 Schrauben, mit denen der Jet-
Block befestigt ist.
► Heben Sie den Jet-Block vorsichtig senkrecht
nach oben vom Jet-Stößel.
5.4.1.6 O-Ringe entfernen
► Drehen Sie den Jet-Block mit der Unterseite nach
oben.
► Entfernen Sie den O-Ring mit Hilfe einer Pin-
zette.
