5 Reinigung und Wartung
5.6 Führungsbuchse und Aktor-O-Ring
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 87

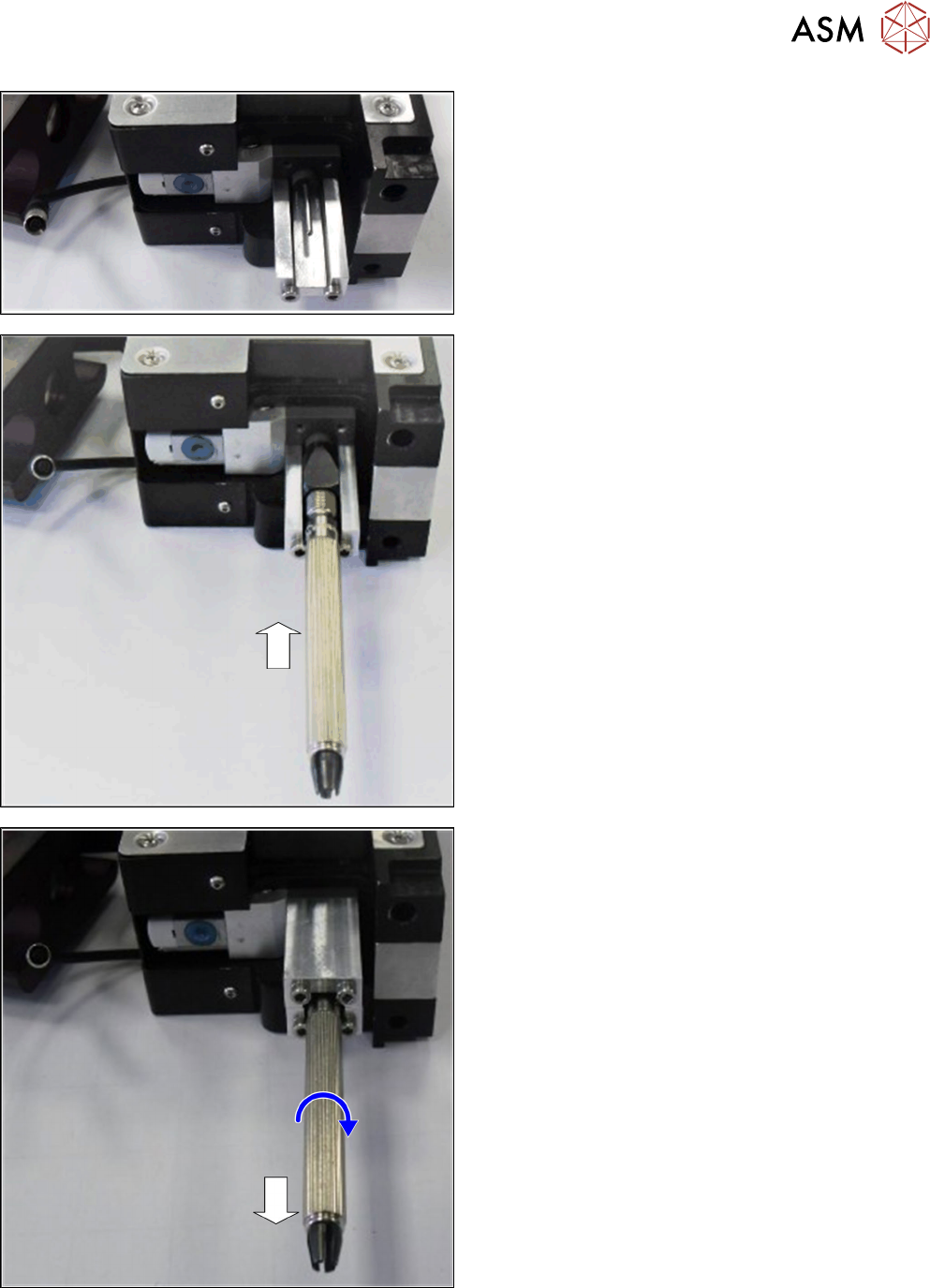

► Montieren Sie eines der Führungsprofile mit der
offenen Seite nach oben (innen) zeigend mit Hilfe
der beiliegenden Schrauben.
► Legen Sie den Werkzeughalter mit der 4-Kant-
Mutter auf das Führungsprofil.
Achten Sie darauf, dass Sie die 4-Kant-Mutter auf dem
kleineren (engeren) Klemm-Einsatz sitzt.
► Schieben Sie den Werkzeughalter bis zum
Anschlag auf den Stößel.
► Montieren Sie das zweite Führungsprofil mit der
offenen Seite nach unten (innen) zeigend mit
Hilfe der beiliegenden Schrauben.
► Ziehen Sie durch Drehen des geriffelten Griffes
im Uhrzeigersinn die Klemm-Mutter fest.
► Ziehen Sie den Stößel gerade aus dem Jet-Ven-
til.
Die Köpfe der Befestigungsschrauben der Führungs-
profile verhindern, dass der Werkzeughalter vollstän-
dig aus der Führung gezogen werden kann und dabei
verkantet.
5 Reinigung und Wartung
5.6 Führungsbuchse und Aktor-O-Ring
88 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
► Öffnen Sie durch Drehen des geriffelten Griffes
gegen den Uhrzeigersinn die Klemm-Mutter.
► Lösen Sie die Schrauben des oberen Führungs-
profils und entfernen Sie das Profil.
ð Die Führungsbuchse (2) aus dem Gehäuse
des Jet-Ventils ist zu sehen. Der dahinter lie-
gende Aktor-O-Ring (1)
steckt noch im
Gehäuse.
► Entnehmen Sie den Werkzeughalter.
► Lösen Sie die Schrauben des unteren Führungs-
profils und entfernen Sie das Profil.
► Ziehen Sie die Führungsbuchse mit der Antista-
tik-Pinzette nach vorne vom Stößel.
► Nur wenn der Aktor-O-Ring noch nicht zugäng-
lich ist:
Ziehen Sie den Stößel mit Daumen und Zeige-
finger leicht heraus bis der Aktor-O-Ring sichtbar
ist.
► Ziehen Sie den Aktor-O-Ring mit der Antistatik-
Pinzette nach vorne vom Stößel.
► Reinigen Sie die Führungsbuchse und tauschen Sie den Aktor-O-Ring (Artikel-Nr. 03101821-
xx) aus.
5 Reinigung und Wartung
5.6 Führungsbuchse und Aktor-O-Ring
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 89
► Ist die Führungsbuchse (Artikel-Nr. 03100695-xx) stark verschmutzt oder defekt, tauschen sie
diese gegebenenfalls aus.
Zum Fetten des Aktor-O-Rings empfehlen wir Kluebersynth AR 34-401 (Spezialfett für Aktor-
O-Ringe, Artikel-Nr. 03102068-xx).
5.6.2 Aktor-O-Ring und Führungsbuchse einsetzen
GEFAHR
Beschädigungsgefahr
Niemals seitliche Kräfte auf den Jet-Stößel wirken lassen. Das Ventil könnte hierbei stark
beschädigt werden. Die Folge wäre ein Funktionsausfall des Glue Feeders.
► Benetzen Sie den Aktor-O‑Ring (Artikel-Nr.
03101821-xx) mit etwas Spezialfett für Aktor-
O‑Ringe (Kluebersynth AR 34‑401, Artikel-Nr.
03102068‑xx).
► Setzen Sie den Aktor-O‑Ring von oben auf den
Jet-Stößel.
► Setzen Sie das O‑Ring- Einsatzwerkzeug senk-
recht von oben auf den Jet-Stößel und schieben
Sie den Aktor-O‑Ring bis zum Anschlag über den
Jet-Stößel.
► Entfernen Sie das O‑Ring-Einsatzwerkzeug.
