5 Reinigung und Wartung
5.2 Benötigte Hilfsmittel
66 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
5.2 Benötigte Hilfsmittel
Für die Reinigungs- und Wartungsarbeiten benötigen Sie folgende Hilfsmittel:
Als Schutzkleidung benötigen Sie:
●
Schutzhandschuhe, Artikel-Nr. 00372972-xx
●
Schutzbrille, Artikel-Nr. 003095990-xx,
wird mit dem Glue Feeder ausgeliefert.
Optional empfohlen, nicht im Wartungskit enthalten:
1. Ultraschallbad SONOREX SUPER RK 510, Ban-
delin Best.-Nr.: 327
2. Einhängekorb K 10, Bandelin Best.-Nr.: 359
3. Griffverstellung GV 10 für Körbe (1 Paar), Bande-
lin Best.-Nr.: 092
4. Deckel D 510, Bandelin Best.-Nr.: 3008
●
Sofern der jeweilige Kleber-Hersteller kein spezi-
elles Reinigungsmittel empfiehlt, können Sie z.B.
Vigon SC 210 von Zestron einsetzen um Kleber
von Dispensionsdüsen und Fluidik zu entfernen.
Das Ultraschallbad und Zubehör können Sie bestellen bei der Firma Bandelin unter:
www.bandelin.com
.
HINWEIS
Reinigungslösung
Dieses Ultraschallbad und Zubehör wird auch zur Reinigung von Keramikpipetten und
Druckregelventilen empfohlen. Bei der gleichzeitigen Verwendung dieses Ultraschallgerä-
tes für die Reinigung von Pipetten dürfen Sie unter keinen Umständen dieselbe Reini-
gungslösung wie für die Reinigung von Pipetten verwenden!
HINWEIS
Keinen Alkohol verwenden
Alkohol darf NICHT als Reinigungsmittel verwendet werden. Bei gleichzeitigem Verwenden
von Alkohol und Epoxidharz-Klebern besteht die Gefahr, dass der Alkohol die Aushärtung
des Klebers initiiert und sich die Düse anschließend nicht mehr reinigen lässt.
5 Reinigung und Wartung
5.3 Wartungsübersicht
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 67
5.3 Wartungsübersicht

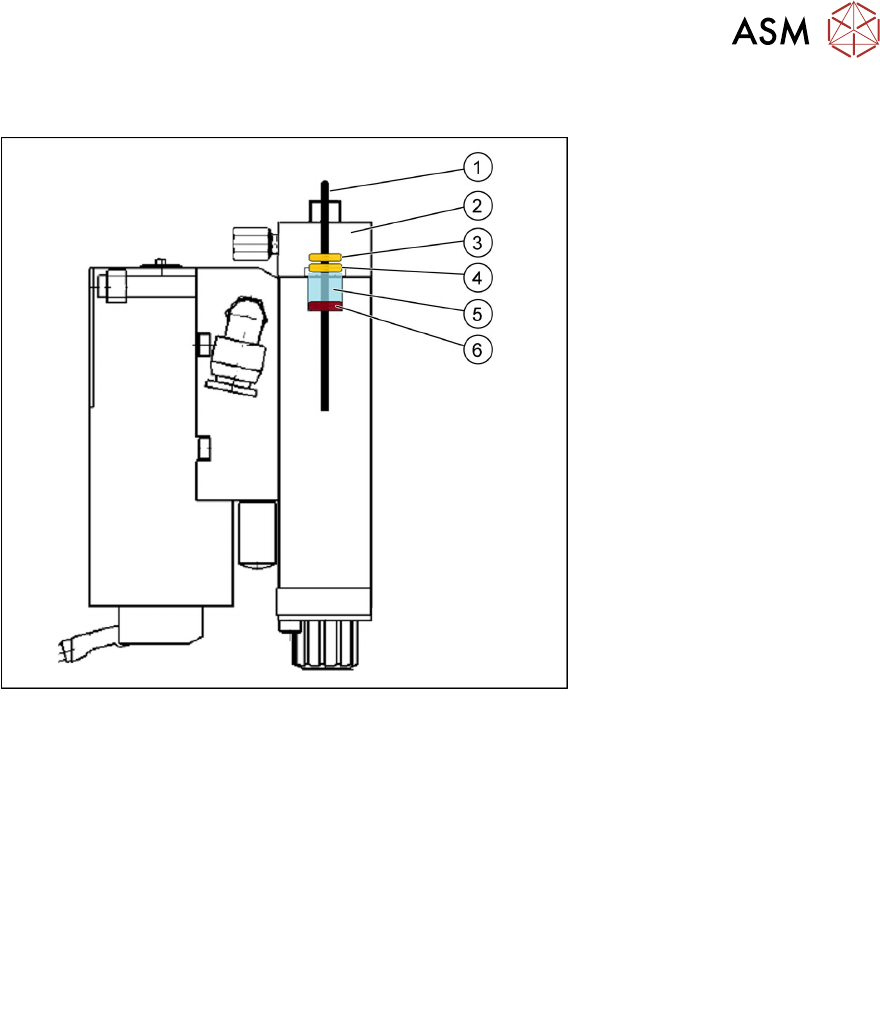

Abb.4: Dichtungen am Jet-Ventil
1. Jet-Stößel
2. Jet-Block
3. O-Ring-Stößel, Artikel-Nr. 03094179-xx
4. O-Ring-Stößel, Artikel-Nr. 03094179-xx
5. Führungsbuchse, Artikel-Nr. 03100695-xx
6. Aktor-O-Ring (Stoesseldichtr NBR innen2x1.7 PS83NBR70), Artikel-Nr. 03101821-xx
Reinigungsintervalle
Klebeeinheit reinigen, inspizieren und O-Ring-Stößel austauschen: täglich
Aktor-O-Ring austauschen und Führungsbuchs inspizieren: monatlich
Reinigung der Klebeeinheit im laufenden Betrieb
●
Wenn beim Vermessen der Spritzdüse deren Öffnung verschmutzt ist, wird die Maschine ge-
stoppt.
► Um die Düse zu reinigen, wischen Sie die Kleberreste mit einem trockenen, fusselfreien Tuch
von der Düse.
●
Wenn die dosierten Klebertropfen nicht die korrekte Form oder Größe aufweisen und keine
anderen Ursachen (wie z.B. falsche Einstellung des Drucks oder der Temperatur) dafür
gefunden werden, muss die Düse ausgebaut und gereinigt werden.
► Folgen Sie hierzu den in Abschnitt 5.4 "Klebeeinheit reinigen und inspizieren" [}68]
beschriebenen Anweisungen.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
68 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
Reinigung der Klebeeinheit nach Benutzung
Der empfohlene Reinigungszyklus für die Klebeeinheit hängt vom Nutzungsverhalten und vom ver-
wendeten Klebertyp ab. Alle im Folgenden aufgeführten Anweisungen gelten für Epoxidharz ba-
sierte SMT-Kleber, aber nicht für anaerobe, Snap-Cure oder UV-härtende Kleber.
●
Wenn der Glue Feeder kontinuierlich während eines Produktionsloses, einer Schicht oder
während zweier aufeinander folgenden Schichten verwendet wird, ist eine Reinigung der Kle-
beeinheit einmal pro Tag oder nach ca. 24 Stunden notwendig.
●
Wenn kleine Losgrößen produziert werden und der Glue Feeder nur einige Stunden verwen-
det wird, kann er bei Raumtemperatur (bis 25°C) bis zum nächsten Los ungereinigt gelagert
werden. Überschreitet die Gesamtzeit (Produktionszeit + Lagerzeit) jedoch 24 Stunden, ist
eine Reinigung der Klebeeinheit notwendig.
●
Der Aktor-O-Ring und die Führungsbuchse sind bei täglicher Nutzung des Glue Feeders ein-
mal pro Monat, bei gelegentlicher Nutzung nach ca. 30 Nutzungstagen zu inspizieren und zu
reinigen. Wichtig ist, dass die Klebeeinheit auch unterhalb der Führungsbuchse und des Ak-
tor-O-Rings gereinigt wird. Der Jet-Stößel muss frei beweglich sein und darf keiner großen
Reibung ausgesetzt sein.
HINWEIS
Anweisungen befolgen
Befolgen Sie bei allen Reinigungs- und Montagearbeiten die in Abschnitt 5.4 "Klebeeinheit
reinigen und inspizieren" [}68] beschriebenen Anweisungen.
5.4 Klebeeinheit reinigen und inspizieren
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber und den Reinigungsmittel zu vermeiden, müssen
Sie während der Reinigungsarbeiten Schutzhandschuhe tragen.
5.4.1 Klebeeinheit auseinanderschrauben
5.4.1.1 Kartusche entfernen
► Stellen Sie den Glue Feeder auf eine feste Unter-
lage.
► Halten Sie die Kartusche mit einer Hand fest.
► Drehen Sie den Kartuschenadapter um ca. 90°
gegen den Uhrzeigersinn.
