5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
68 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
Reinigung der Klebeeinheit nach Benutzung
Der empfohlene Reinigungszyklus für die Klebeeinheit hängt vom Nutzungsverhalten und vom ver-
wendeten Klebertyp ab. Alle im Folgenden aufgeführten Anweisungen gelten für Epoxidharz ba-
sierte SMT-Kleber, aber nicht für anaerobe, Snap-Cure oder UV-härtende Kleber.
●
Wenn der Glue Feeder kontinuierlich während eines Produktionsloses, einer Schicht oder
während zweier aufeinander folgenden Schichten verwendet wird, ist eine Reinigung der Kle-
beeinheit einmal pro Tag oder nach ca. 24 Stunden notwendig.
●
Wenn kleine Losgrößen produziert werden und der Glue Feeder nur einige Stunden verwen-
det wird, kann er bei Raumtemperatur (bis 25°C) bis zum nächsten Los ungereinigt gelagert
werden. Überschreitet die Gesamtzeit (Produktionszeit + Lagerzeit) jedoch 24 Stunden, ist
eine Reinigung der Klebeeinheit notwendig.
●
Der Aktor-O-Ring und die Führungsbuchse sind bei täglicher Nutzung des Glue Feeders ein-
mal pro Monat, bei gelegentlicher Nutzung nach ca. 30 Nutzungstagen zu inspizieren und zu
reinigen. Wichtig ist, dass die Klebeeinheit auch unterhalb der Führungsbuchse und des Ak-
tor-O-Rings gereinigt wird. Der Jet-Stößel muss frei beweglich sein und darf keiner großen
Reibung ausgesetzt sein.
HINWEIS
Anweisungen befolgen
Befolgen Sie bei allen Reinigungs- und Montagearbeiten die in Abschnitt 5.4 "Klebeeinheit
reinigen und inspizieren" [}68] beschriebenen Anweisungen.
5.4 Klebeeinheit reinigen und inspizieren
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber und den Reinigungsmittel zu vermeiden, müssen
Sie während der Reinigungsarbeiten Schutzhandschuhe tragen.
5.4.1 Klebeeinheit auseinanderschrauben
5.4.1.1 Kartusche entfernen

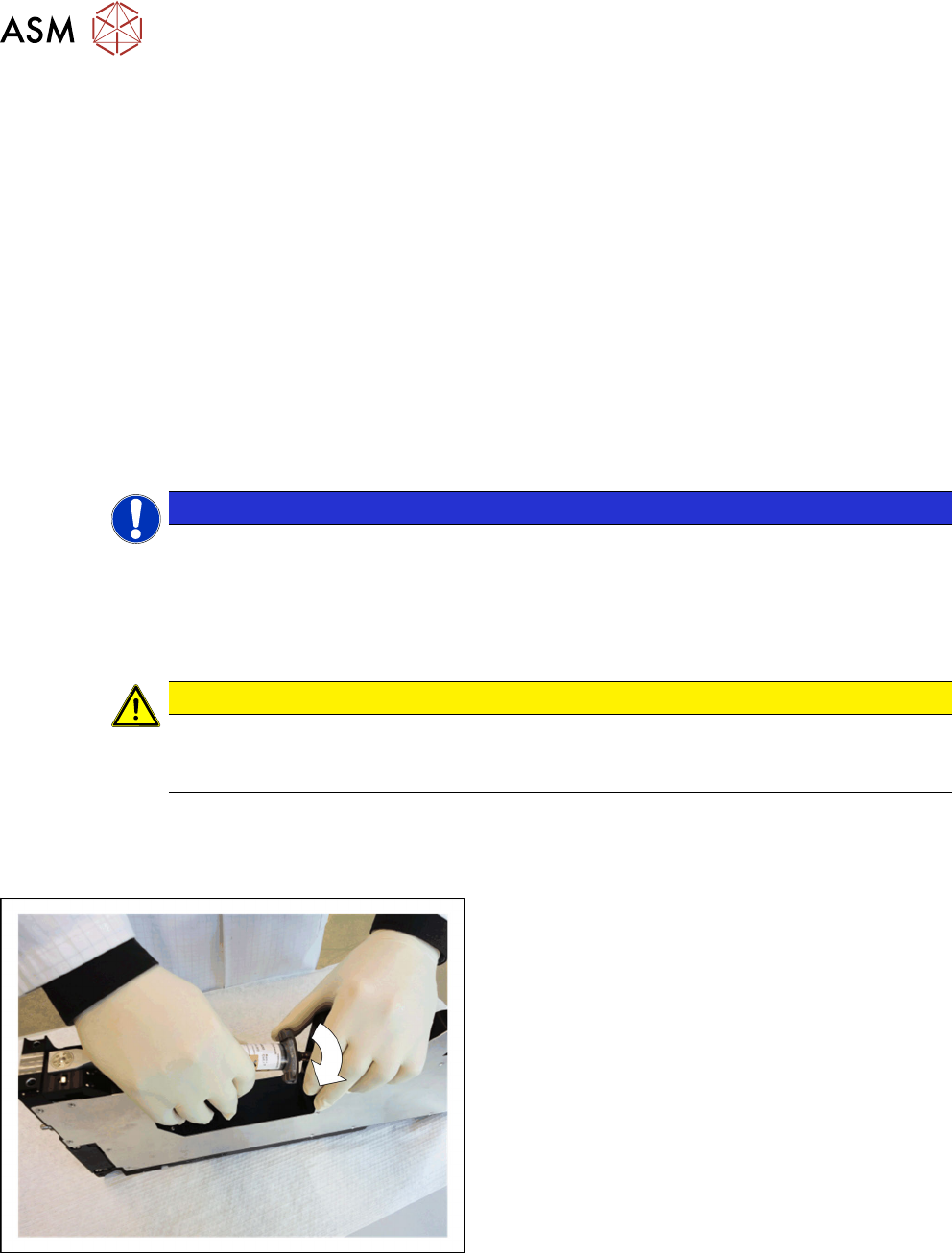

► Stellen Sie den Glue Feeder auf eine feste Unter-
lage.
► Halten Sie die Kartusche mit einer Hand fest.
► Drehen Sie den Kartuschenadapter um ca. 90°
gegen den Uhrzeigersinn.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 69
► Drücken Sie den Kartuschenadapter nach hinten
und ziehen Sie ihn ab.
► Drehen Sie die Kartusche aus dem Gewinde des
Kartuschenrohrs.
5.4.1.2 Düsenheizung entfernen
► Ziehen Sie den Heizungsstecker von der Düsen-
heizung.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
70 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
► Setzen Sie die beiden Zapfen des Heizungs-
schlüssels in zwei Löcher in der Überwurfmutter.
► Lösen Sie die Überwurfmutter gegen den Uhrzei-
gersinn.
► Entfernen Sie die Überwurfmutter.
► Entfernen Sie die Düsenheizung.
5.4.1.3 Spritzdüse entfernen
HINWEIS
Flachdüse und Nadeldüse
Die Glue Feeder können - je nach Einsatzzweck - mit einer Flachdüse oder einer Nadeldü-
se verwendet werden. Das Entfernen der Spritzdüse ist bei beiden Düsentypen identisch
und wird im Folgenden am Beispiel einer Flachdüse abgebildet.
► Heben Sie die Spritzdüse vom Jet-Block.
