4 Bedienung 4.1 Einstellungen in SIPLACE Pro ab 10.1 44 Bedienungsanleitung SIPLACE Glue Feeder 05/2020 ► Klicken Sie auf das Icon Förderer – Strukturansicht . (1) Die Strukturansicht der Förderer wird angezeigt. (2)
4 Bedienung
4.1 Einstellungen in SIPLACE Pro ab 10.1
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 43
Die ausgewählte Rüstung wird angezeigt.
► Wählen Sie in den Objekt-Eigenschaften der Rüstung den Stellplatz, auf den Sie den Glue
Feeder stellen wollen.
HINWEIS
Erreichbarkeit
Beachten Sie beim Auswählen des Stellplatzes, dass der Glue Feeder und die Bauelemen-
te, die geklebt werden sollen, vom gleichen Bestückkopf erreichbar sein müssen.
4 Bedienung
4.1 Einstellungen in SIPLACE Pro ab 10.1
44 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

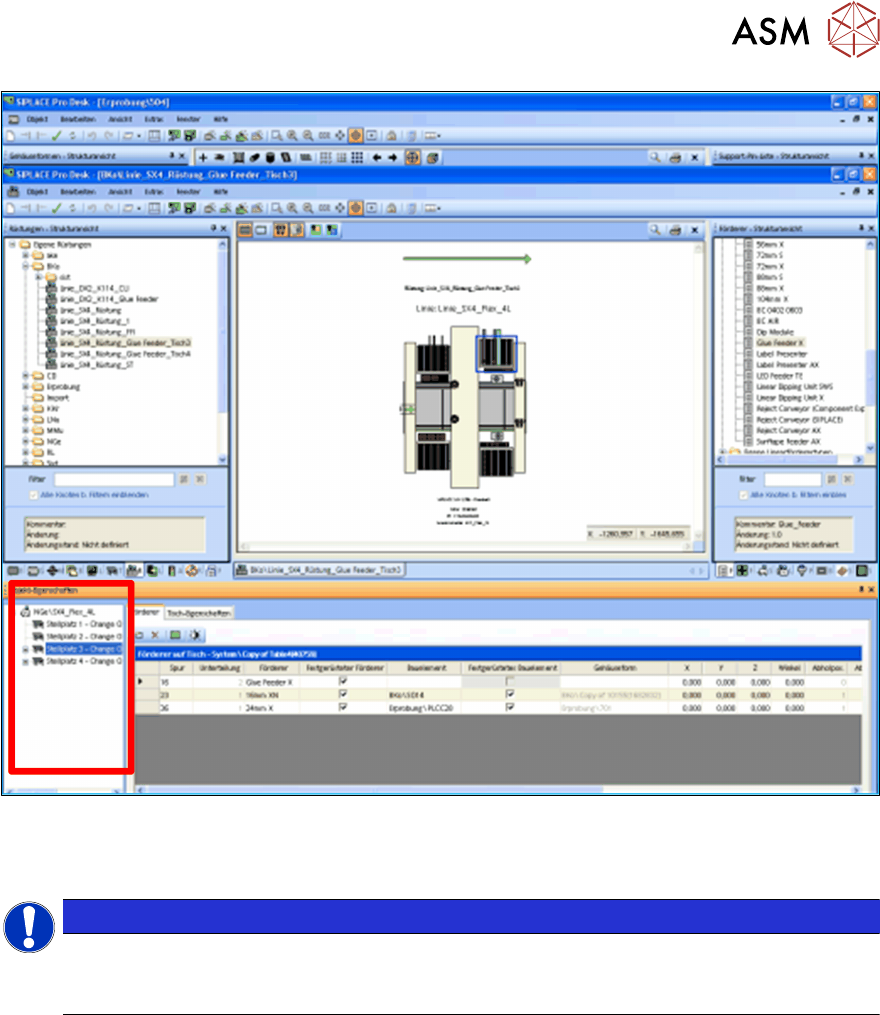

► Klicken Sie auf das Icon Förderer – Strukturansicht.(1)
Die Strukturansicht der Förderer wird angezeigt.(2)
4 Bedienung
4.1 Einstellungen in SIPLACE Pro ab 10.1
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 45
► Wählen Sie in der Strukturansicht den Glue Feeder und ziehen Sie diesen per Drag & Drop
auf den ausgewählten Stellplatz.
HINWEIS
Gesperrte Randspuren
Je nach Maschine sind unterschiedlich viele Randspuren des Stellplatzes für den Glue
Feeder gesperrt. Stellen Sie den Glue Feeder möglichst mittig auf den Stellplatz.
