4 Bedienung 4.2 Einzelfunktionen in Stationssoftware ab 706.1 Bedienungsanleitung SIPLACE Glue Feeder 05/2020 51 ► Klicken Sie auf das Icon Messoptionen . (1) ► Um die angezeigten Parameter zu ändern, klicken Sie auf Par…
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
50 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
► Aktivieren Sie beide angezeigten Optionen und klicken Sie auf Übernehmen.
Der Vorgang wird gestartet. Anschließend wird die Ergebnisansicht von SIPLACE Vision
angezeigt.
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 51
► Klicken Sie auf das Icon Messoptionen. (1)
► Um die angezeigten Parameter zu ändern, klicken Sie auf Parameter editieren. (1)
Der Klebepunkt-Wizard wird angezeigt.
In diesem Dialog wählen Sie, mit welcher Beleuchtung die Klebepunktmessung durchgeführt wer-
den soll. Um die Messergebnisse zu verbessern, können Sie nach der optimalen Klebepunktbe-
leuchtung suchen lassen.
Weiterführende Informationen zu diesem Dialog entnehmen Sie bitte der Online-Dokumentation zu
SIPLACE Vision.
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
52 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
4.2.4 Temperatur einstellen

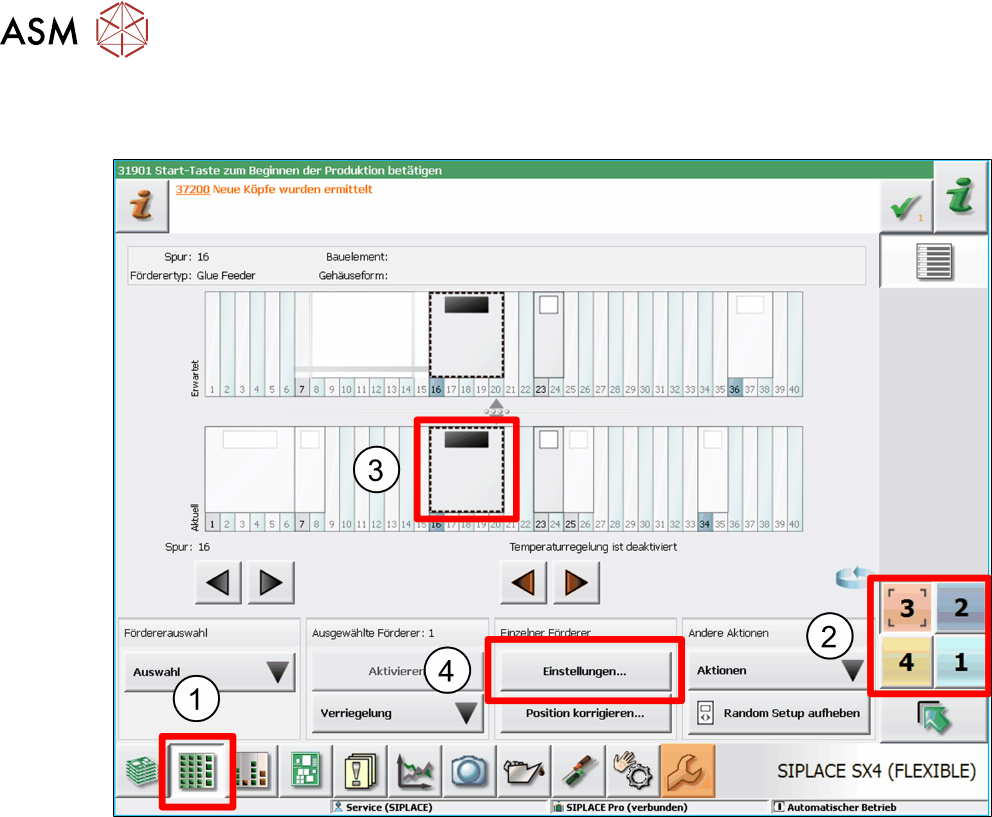

Um die Temperatur einzustellen gehen Sie folgendermaßen vor:
► Klicken Sie auf das Icon Förderer, Bauelemente und Pipetten ... .(1)
► Wählen Sie den Stellplatz, auf dem sich der Glue Feeder befindet.(2)
► Markieren Sie den Glue Feeder.(3)
► Klicken Sie auf Einstellungen.(4)
