4 Bedienung
4.3 Manuelle Einstellungen
62 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
4.3 Manuelle Einstellungen

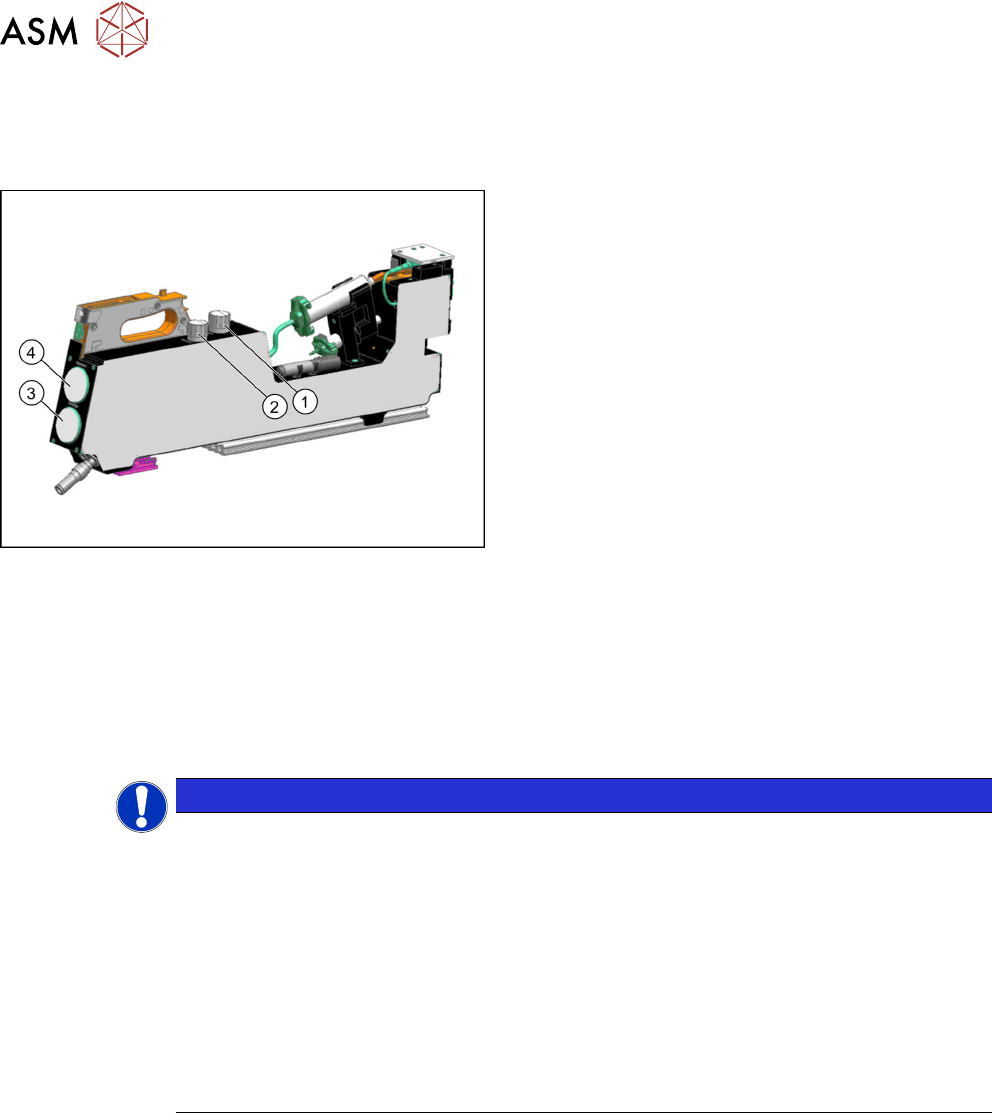

4.3.1 Druckminderer einstellen
1. Druckminderer für den Druck am Jet-Ventil der
Spritzdüse
2. Druckminderer für den Druck an der Kartusche
3. Manometer für den Druck an der Kartusche
4. Manometer für den Druck am Jet-Ventil der
Spritzdüse
Die aktuellen Druckeinstellungen werden an den beiden Manometern angezeigt.
Je nachdem, welchen Kleber Sie verwenden wollen, muss der Druck an der Kartusche und der
Druck am Jet-Ventil entsprechend angepasst werden. Eine Übersicht der einzelnen Werte finden
Sie in Abschnitt 2.2.5
"Kleberübersicht" [}16].
► Um den Druck zu senken, drehen Sie das Ventil am Druckminderer nach links.
► Um den Druck zu erhöhen, drehen Sie das Ventil am Druckminderer nach rechts.
Die Änderung wird jeweils am zum Druckminderer gehörenden Manometer angezeigt.
HINWEIS
Bei Dispensdrücken > 4,5 bar externen Druckluftanschluss verwenden
Wird der Glue Feeder nicht über einen externen, sondern über den Druckluftanschluss des
Bestückautomaten mit Druckluft versorgt, wird empfohlen, den Druckminderer für den
Druck am Jet-Ventil auf max. 4,5 bar einzustellen. Ein Druck von 2 bis max. 4,5 bar ist in
der Regel für alle gängigen SMT-Klebstoffe ausreichend.
Wenn Sie spezielle Klebstoffe verwenden wollen, die für die Verarbeitung höhere Dispens-
drücke als 4,5bar benötigen, sollte der Glue Feeder in diesem Fall über einen externen,
vom Bestückautomaten getrennten Druckluftanschluss versorgt werden.
Hintergrund: Werden höhere Dispensdrücke als 4,5 bar eingestellt, kann es am Druckluft-
anschluss des Bestückautomaten immer wieder zu kurzen Druckabfällen auf 4,5 bar kom-
men, wenn andere Druckluftverbraucher (z.B. eine Gurt-Schneideinrichtung) zwischenzeitig
aktiviert werden. Dies kann unregelmäßige Klebertropfengrößen zur Folge haben.
4 Bedienung
4.3 Manuelle Einstellungen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 63
4.3.2 Klebertemperatur einstellen
Im Glue Feeder wird immer der zuletzt eingestellte Wert gespeichert.
Um die Einstellung zu ändern, gehen Sie folgendermaßen vor:

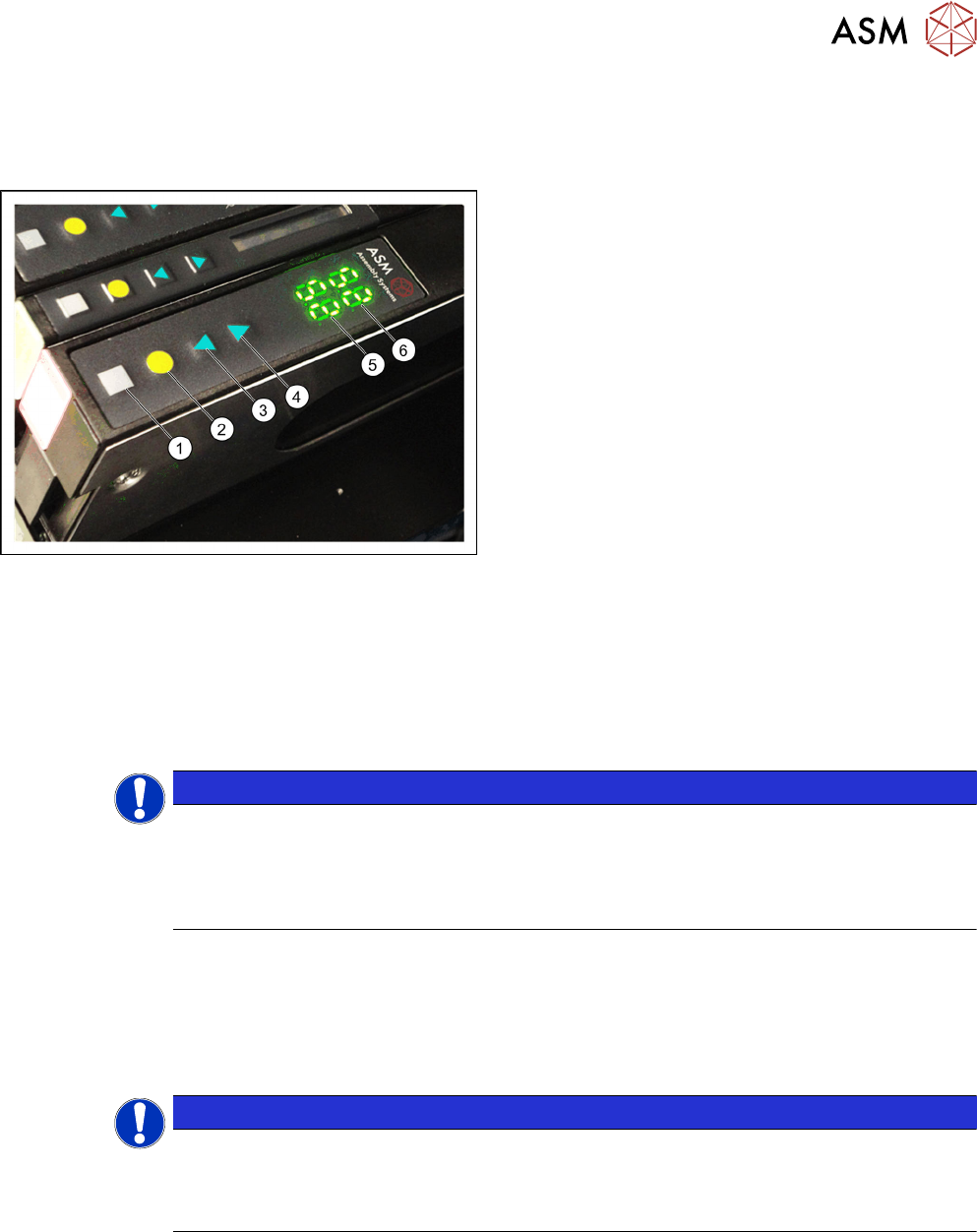

► Drücken Sie die graue Taste (1), um in das Un-
termenü Temperatur einstellen
zu gelangen.
An Stelle der Ist-Temperatur(6)
werden die Zei-
chen "tE" angezeigt.
► Stellen Sie mit den Pfeiltasten (3, 4) die
gewünschte Soll-Temperatur ein. Je Tastendruck
wird die Soll-Temperatur um ein Grad verändert.
Die hintere Pfeiltaste (3) senkt den Wert.
Die vordere Pfeiltaste (4)
erhöht den Wert.
Auf der hinteren Anzeige (5) wird der Soll-Wert ange-
zeigt, den Sie gerade einstellen.
Die vordere Anzeige (6)
zeigt die aktuelle Ist-Tempe-
ratur des Klebers an.
► Drücken Sie die gelbe Taste (2), um den einge-
stellten Wert zu speichern.
Die eingestellte Temperatur wird an die Maschine
gemeldet.
4.3.3 Temperatur-Regelung kalibrieren
Bedingt durch unterschiedliche Absolutwerte kann der Messwiderstand innerhalb der zulässigen
Toleranzen variieren und die auf unterschiedlichen Glue Feedern angezeigten Werte können Ab-
weichungen (Offsets) aufweisen. Um die Messung genauer und einheitlich zu machen, wird bei der
Kalibrierung am Glue Feeder ein individueller Kompensationswert ermittelt und hinterlegt.
HINWEIS
Kalibrierung empfohlen
Damit Sie bei Einsatz mehrerer Glue Feeder in einer Fertigung für die verschiedenen Kle-
ber jeweils einheitliche Temperaturprofile verwenden können, empfehlen wir die Kalibrie-
rung der einzelnen Glue Feeder mit dem Kalibriergerät für Glue Feeder (Artikel-Nr.
03214618-xx).
Kalibrierung durchführen
ü Der Glue Feeder befindet sich auf eine X-FCU oder einem Single-Slot-EDIF (SSE).
ü Das Feeder-Modul muss noch stromlos sein. Das bedeutet:
Auf einer X-FCU darf das Feeder-Modul nicht vollständig eingeschoben sein.
Auf einem SSE muss die Stromversorgung abgeschaltet sein.
HINWEIS
Heizkabel nur spannungslos an- und abstecken!
Das Heizkabel darf sowohl an der Düsenheizung als auch am Kalibriergerät nicht unter
Spannung an- oder abgesteckt werden. Stellen Sie sicher, dass der Glue Feeder sowohl
beim An- als auch beim Abstecken stromlos ist!
ü Für die Verwendung des Kalibriergeräts wird mindestens eine embedded Software (eSW)
Application Version1.02 am SIPLACE Glue Feeder benötigt.
► Stecken Sie das Heizkabel von der Düsenheizung ab.
► Schließen Sie das Heizkabel an das Kalibriergerät an.
4 Bedienung
4.3 Manuelle Einstellungen
64 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
HINWEIS
Am Kalibriergerät den richtigen Anschluss wählen
Das Kalibriergerät verfügt über 2 Anschlussmöglichkeiten: Die Buchse passt zu einer älte-
ren Version des Heizkabels. Der Stecker passt zu der neueren Version des Heizkabels.
(Das Bild zeigt die neue Version des Heizkabels.)
Abb.3: Kalibrierungsgerät anschließen
► Schalten Sie den Glue Feeder ein:
Schieben Sie den Glue Feeder in die X-FCU oder schalten Sie bei der SSE die Stromversor-
gung ein.
ð Die Kalibrierung wird von der eSW automatisch gestartet und durchgeführt.
Die Statusanzeige am hinteren Ende des Feeder-Moduls blinkt abwechselnd grün und
orange, wenn die Kalibrierung beendet ist.
Solange die Kalibrierung nicht beendet ist bzw. solange das Kalibriergerät am Heizkabel
angeschlossen ist, setzt die eSW den normalen Betrieb nicht fort.
► Schalten Sie den Glue Feeder wieder aus:
Auf einer X-FCU ziehen Sie den Glue Feeder wieder von der FCU zurück oder schalten Sie
bei der SSE die Stromversorgung aus.
► Stecken Sie das Heizkabel vom Kalibriergerät ab und stecken Sie es wieder in der Düsenhei-
zung an.
ð Die Kalibrierungssequenz ist beendet und Sie können den Glue Feeder wieder im norma-
len Betrieb verwenden.
