5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
82 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

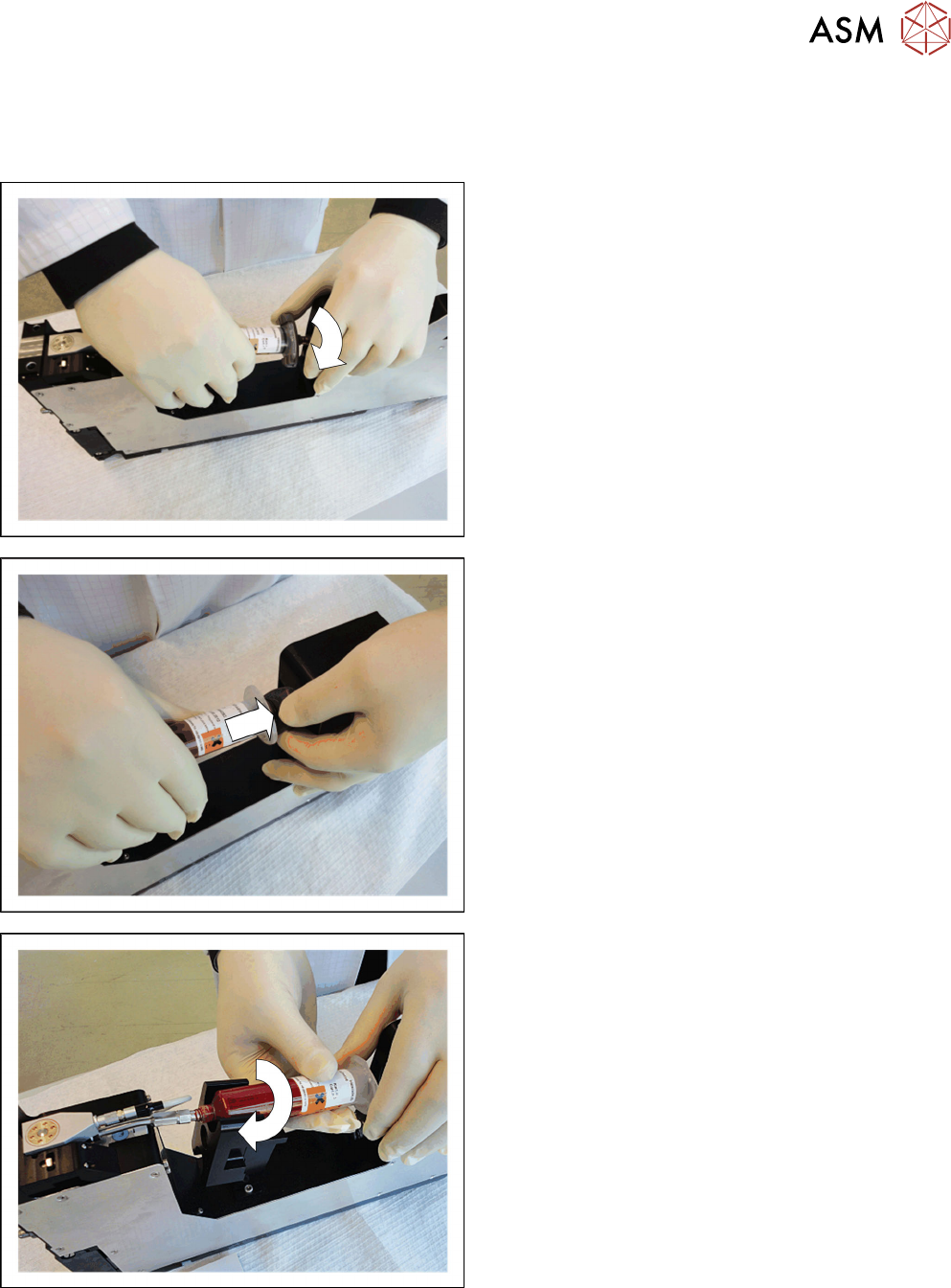

► Setzen Sie den Kartuschenadapter an den gera-
den Stellen von hinten auf die Kartusche und
drücken Sie ihn bis zum Anschlag an.
► Drehen Sie den Kartuschenadapter im Uhrzeiger-
sinn bis zum Anschlag zu.
► Stellen Sie sicher, dass der O‑Ring des Kartu-
schenadapters an der Innenseite der Kartusche
vollständig anliegt und diese abdichtet. Ansons-
ten kann der benötigte Arbeitsdruck nicht aufge-
baut werden.
Um das Einschieben des Adapters mit O‑Ring zu
erleichtern, können Sie den O‑Ring leicht einfet-
ten (Turmotemp II/400 CL2).
HINWEIS
Andosieren
Nach dem Einsetzen der Kartusche ist der Glue Feeder noch nicht betriebsbereit. Als
nächstes muss der Glue Feeder gestellt und die Klebeeinheit (Kartuschenrohr, Jet-Block
und Spritzdüse) andosiert, d.h. mit Kleber gefüllt werden. Eine Beschreibung hierzu finden
Sie im Abschnitt 3.5
"Glue Feeder andosieren" [}30].
5 Reinigung und Wartung
5.5 Kartusche austauschen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 83
5.5 Kartusche austauschen
5.5.1 Kartusche entfernen

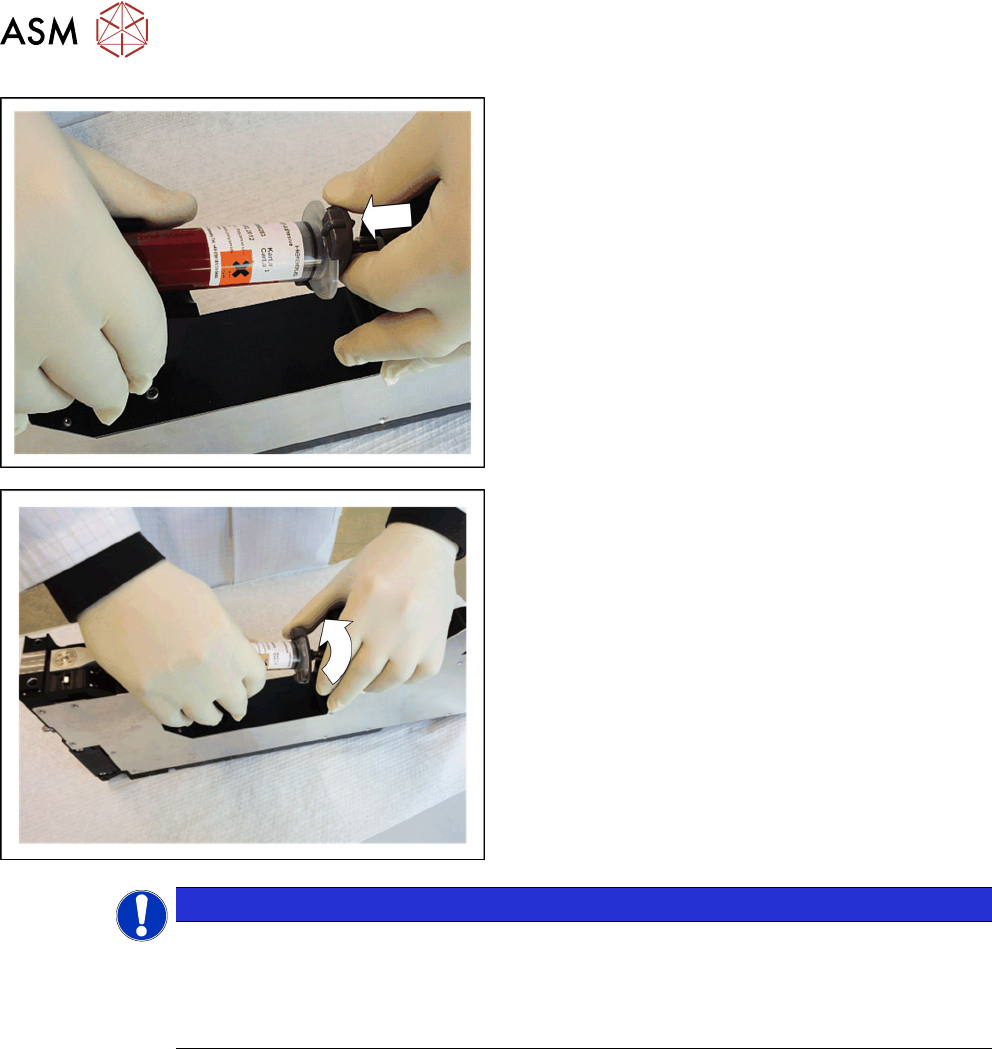

► Stellen Sie den Glue Feeder auf eine feste Unter-
lage.
► Halten Sie die Kartusche mit einer Hand fest.
► Drehen Sie den Kartuschenadapter um ca. 90°
gegen den Uhrzeigersinn.
► Drücken Sie den Kartuschenadapter nach hinten
und ziehen Sie ihn ab.
► Drehen Sie die Kartusche aus dem Gewinde des
Kartuschenrohrs.
5 Reinigung und Wartung
5.5 Kartusche austauschen
84 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
5.5.2 Kartusche einsetzen
Mit dem Glue Feeder können Sie Kartuschen in zwei
verschiedenen Größen (10 oder 30ml) verwenden.
► Stellen Sie den Kartuschenhalter auf die Größe
der Kartusche ein, die Sie verwenden wollen.
1. Ziehen Sie den Kartuschenhalter heraus.
2. Drehen Sie den Kartuschenhalter so, dass die
gewünschte Größe oben ist.
3. Lassen Sie den Kartuschenhalter wieder spürbar
einrasten.
Wenn Sie eine andere als die eingestellte Kartuschen-
größe verwenden wollen, müssen sie auch den Kartu-
schenadapter austauschen.
► Ziehen Sie den Schlauch vom Kartuschenadap-
ter ab.
► Stecken Sie den Schlauch bis zum Anschlag auf
den zur Kartuschengröße passenden Kartusche-
nadapter.
► Fixieren Sie den Schlauch mit einem Kabelbin-
der.
► Schrauben Sie die vordere Kappe von der Kartu-
sche.
► Entfernen Sie die hintere Kappe von der Kartu-
sche.
