4 Bedienung 4.1 Einstellungen in SIPLACE Pro ab 10.1 Bedienungsanleitung SIPLACE Glue Feeder 05/2020 45 ► Wählen Sie in der Strukturansicht den Glue Feeder und ziehen Sie diesen per Drag & Drop auf den ausgewählten S…
4 Bedienung
4.1 Einstellungen in SIPLACE Pro ab 10.1
44 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

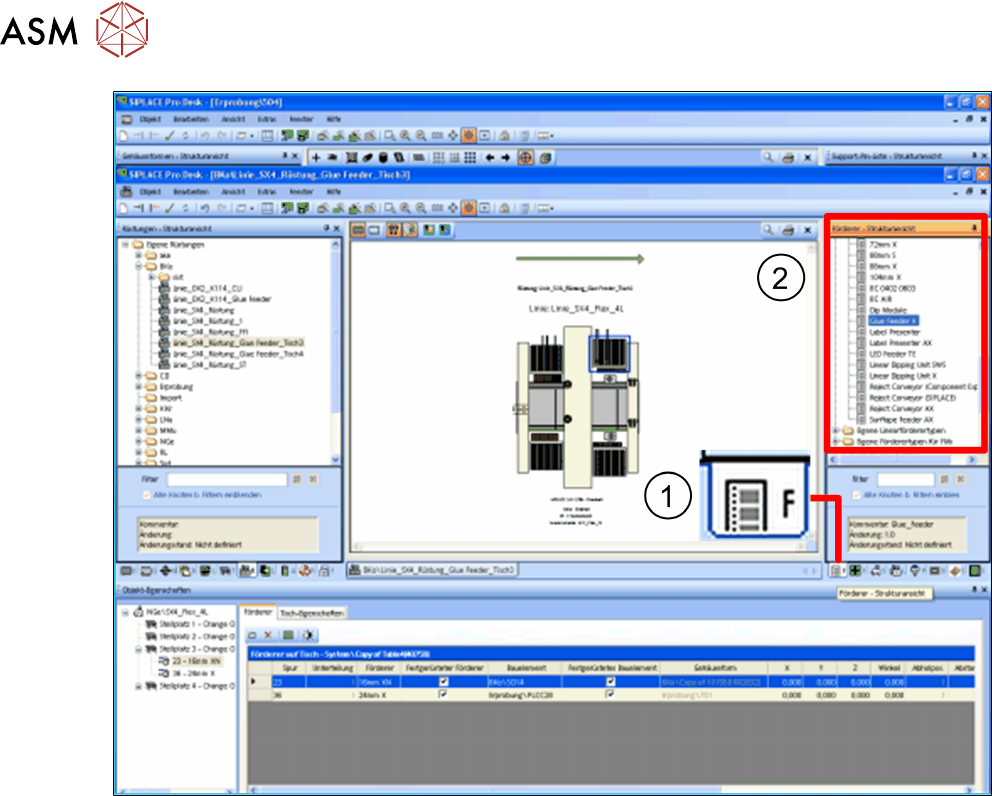

► Klicken Sie auf das Icon Förderer – Strukturansicht.(1)
Die Strukturansicht der Förderer wird angezeigt.(2)
4 Bedienung
4.1 Einstellungen in SIPLACE Pro ab 10.1
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 45

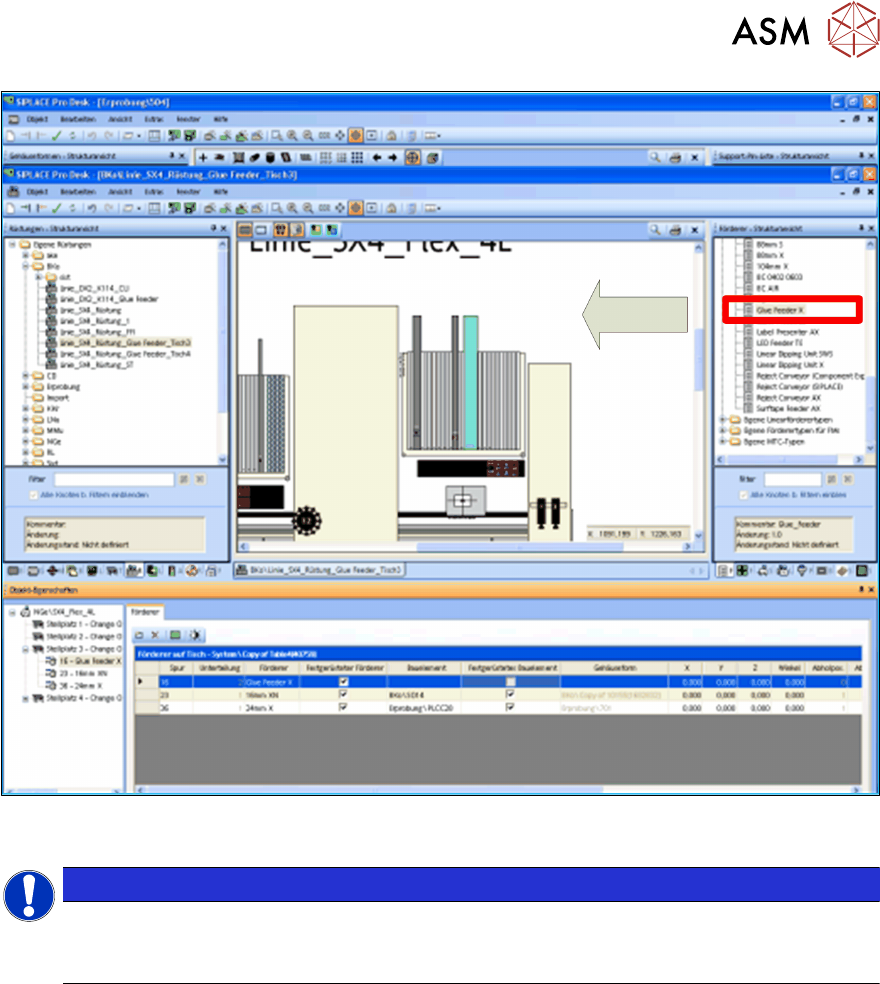

► Wählen Sie in der Strukturansicht den Glue Feeder und ziehen Sie diesen per Drag & Drop
auf den ausgewählten Stellplatz.
HINWEIS
Gesperrte Randspuren
Je nach Maschine sind unterschiedlich viele Randspuren des Stellplatzes für den Glue
Feeder gesperrt. Stellen Sie den Glue Feeder möglichst mittig auf den Stellplatz.
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
46 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
4.2 Einzelfunktionen in Stationssoftware ab 706.1
4.2.1 Spritzdüsenposition vermessen

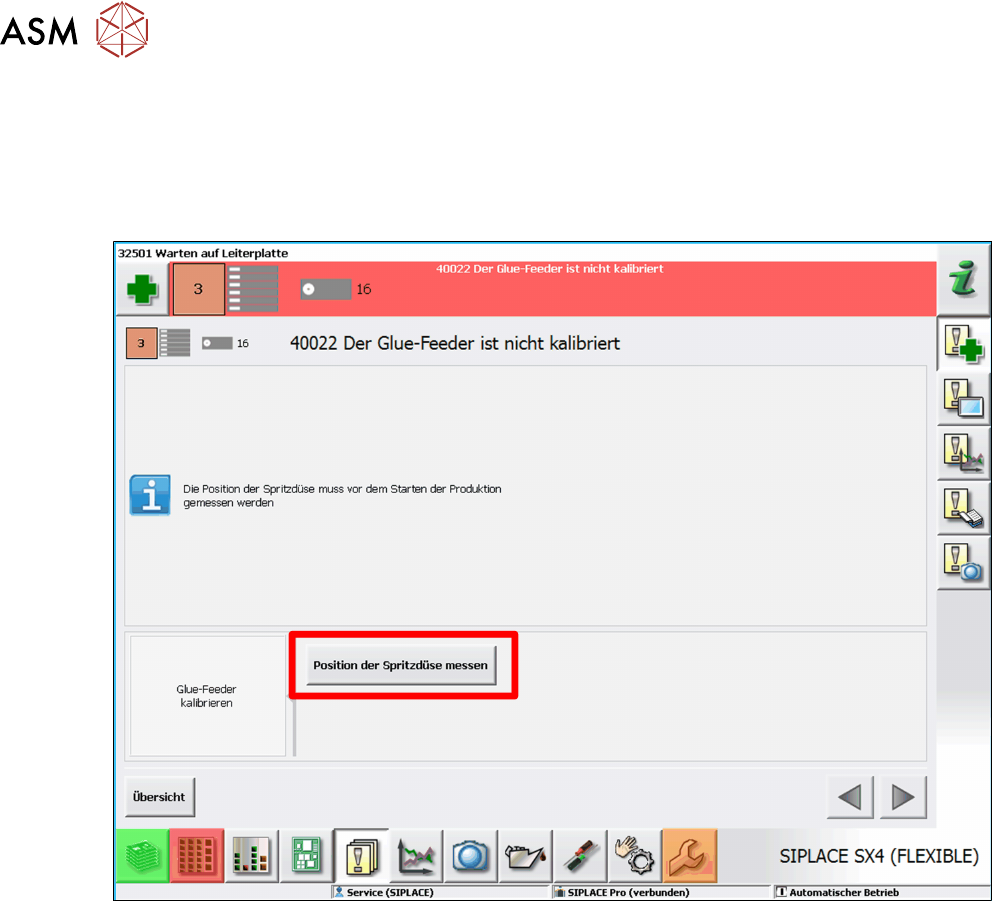

Jedes mal, wenn ein Glue Feeder auf einen Stellplatz gestellt wird, meldet die Stationssoftware
automatisch, dass der Glue Feeder zunächst kalibriert werden muss.
► Klicken Sie auf Position der Spritzdüse messen.
Die Position und die Höhe der Spritzdüse werden ermittelt und gespeichert.
