4 Bedienung

4.1 Einstellungen in SIPLACE Pro ab 10.1

40 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

4.1.3 Kleben in der Bestückliste aktivieren

Ein Bauelement kann mehrfach auf einer Leiterplatte vorkommen. Hier definieren Sie in der Be-

stückliste, an welcher Position auf der Leiterplatte ein Bauelement tatsächlich geklebt werden soll

und an welcher nicht.

► Wechseln Sie in das Hauptfenster.

► Klicken Sie auf das Icon Bestückliste – Strukturansicht.

Die Strukturansicht der Bestückliste wird angezeigt.

► Wählen Sie die Bestückliste, die Sie bearbeiten wollen.

4 Bedienung

4.1 Einstellungen in SIPLACE Pro ab 10.1

Bedienungsanleitung SIPLACE Glue Feeder 05/2020 41

Unter Objekt-Eigenschaften werden die Positionen und weitere Informationen der in der Bestück-

liste enthaltenen Bauelemente angezeigt.

In der Abbildung ist die Spalte Kleben gekennzeichnet.

Kleben

In der Spalten Kleben können Sie durch Aktivieren der Option für jede einzelnen Position einstel-

len, ob das dort verwendete Bauelement geklebt werden soll oder nicht.

HINWEIS

Voraussetzungen

Es können nur Bauelemente geklebt werden, wenn in SIPLACE Pro folgende Informationen

hinterlegt sind:

- Für das Bauelement muss mindestens ein Klebepunkt modeliert sein.

- Das Bauelement muss in seinen Objekt-Eigenschaften zum Kleben freigeschaltet sein.

4 Bedienung

4.1 Einstellungen in SIPLACE Pro ab 10.1

42 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

4.1.4 Glue Feeder stellen

HINWEIS

Nur ein Glue Feeder je Bestückkopf

Bitte beachten Sie, dass je Bestückkopf nur ein Glue Feeder gestellt werden kann.

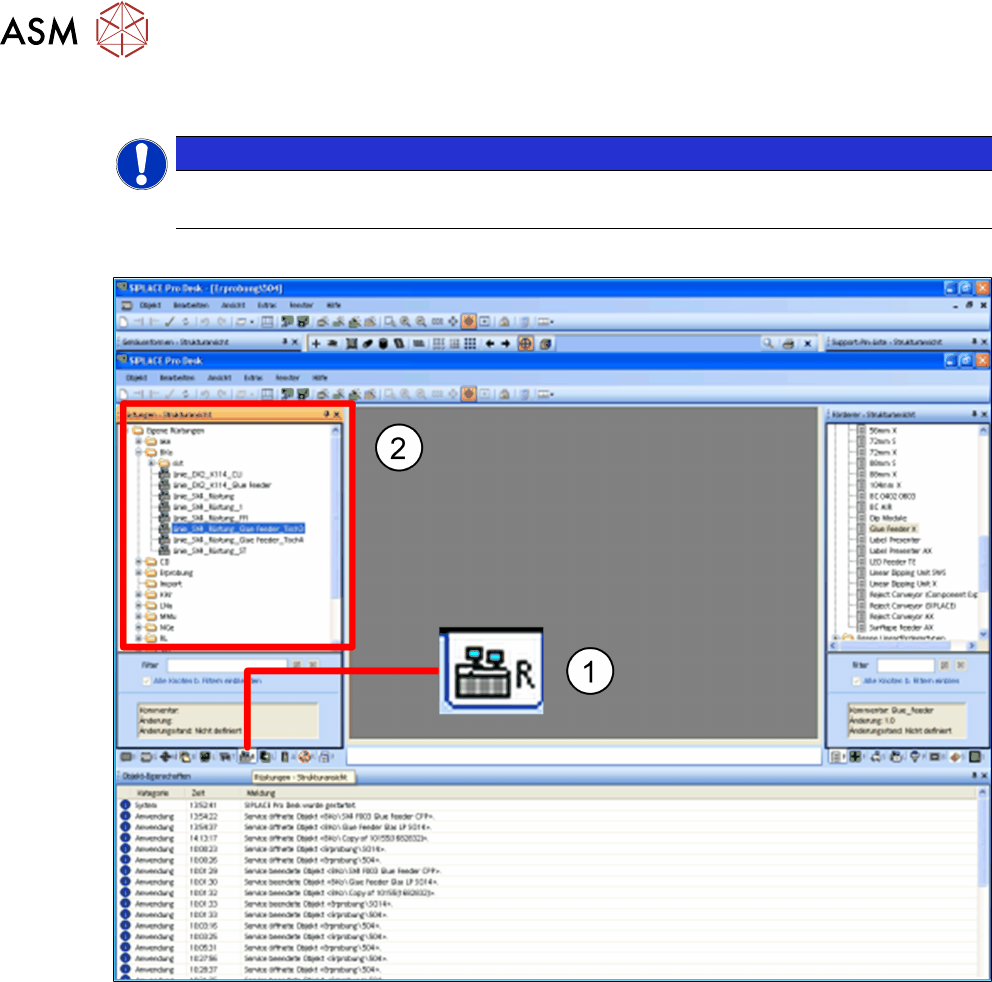

► Wechseln Sie in das Hauptfenster.

► Klicken Sie auf das Icon Rüstungen – Strukturansicht.(1)

Die Strukturansicht der Rüstungen wird angezeigt. (2)

► Wählen Sie in der Strukturansicht die Rüstung, die Sie bearbeiten wollen.
