4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 57
Importieren ...
Startet einen Dialog, in dem Sie einen Parametersatz aus einem beliebigen Verzeichnis kopieren.
Dieser Parametersatz kann anschließend für den Glue Feeder verwendet oder bearbeitet werden.
Bearbeiten
Startet einen Dialog, in dem Sie den markierten Parametersatz entsprechend Ihren Bedürfnissen
anpassen können.
4.2.5.1 Parametersatz bearbeiten
HINWEIS
Geschützte Parametersätze
Die geschützten Standard-Parametersätze, erkennbar am Schloss-Icon in Spalte Ge-
schützt), können kopiert und die Kopien anschließend geändert werden. Die geschützten
Standard-Parametersätze selbst können nicht verändert werden.
Um einen neuen Parametersatz anzulegen, kopieren sie einen vorhandenen Parametersatz und
ändern Sie diesen anschließend entsprechend Ihren Anforderungen.
Um einen Parametersatz zu ändern, markieren Sie diesen und klicken Sie auf Bearbeiten.
Der folgende Dialog wird angezeigt:
In diesem Dialog können Sie spezielle Einstellungen definieren, die alle Glue Feeder an dieser Sta-
tion verwenden sollen, z.B. passend zu einem bestimmten Klebertyp oder zu einem besonderen
Verwendungszweck.
Über die Parametersätze steuern Sie, welcher Abstand zwischen den Bauelementen und der
Spritzdüse sowie wie viele Schüsse zum realisieren von Klebepunkten mit verschiedenen Durch-
messern verwendet werden sollen. Zusätzlich können Sie für alle Klebepunkte die Taktzeit zwi-
schen den Schüssen, die Klebertemperatur sowie das Intervall einstellen, wie häufig die Spritzdüse
auf Verschmutzung überprüft werden soll.
Eine detaillierte Beschreibung dieses Dialogs finden Sie in der Online-Hilfe.
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
58 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
Allgemeine Vorgehensweise:
► Vergeben Sie für den Parametersatz einen sprechenden Namen.
► Passen Sie den voreingestellten Parametersatz entsprechen Ihren Anforderungen an.
► Um den Parametersatz zu sichern, klicken Sie auf Speichern.
4.2.6 Kleber zum Testen auftragen

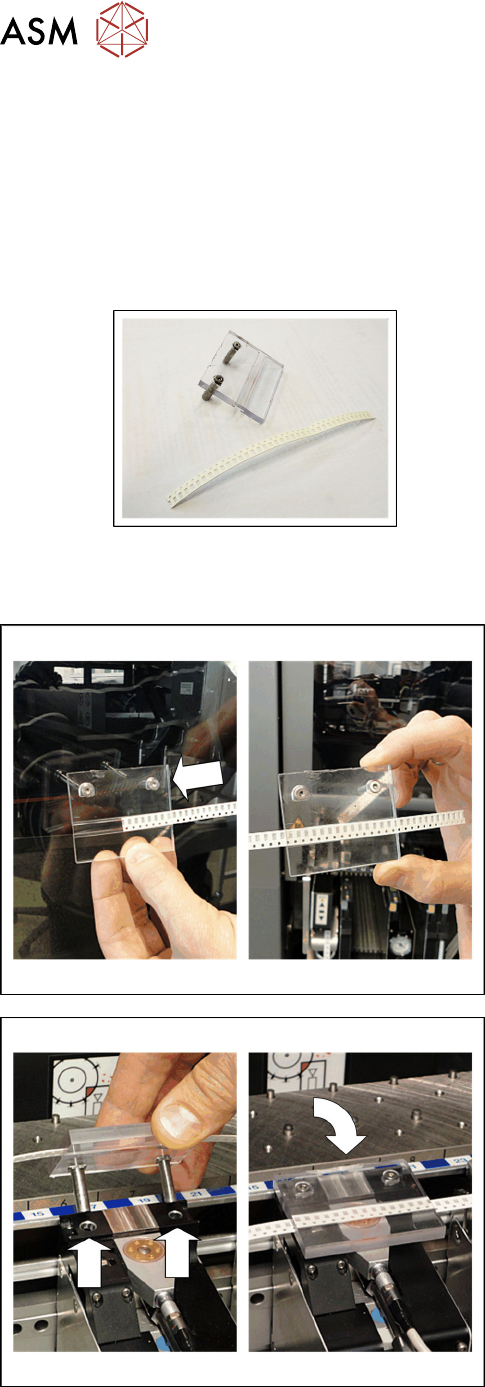

Benötigte Hilfsmittel
●
Sicherheitsdeckel
(Die neue Version des Sicherheitsdeckels ist schwarz und aus Metall.)
●
8mm Papiergurt
► Schieben Sie den Papiergurt wie abgebildet in
den Sicherheitsdeckel.
► Öffenen Sie die Maschinenhaube.
► Schieben Sie das Portal nach hinten.
► Setzen Sie den Sicherheitsdeckel wie abgebildet
über der Spritzdüse auf den Glue Feeder.
Um den Klebevorgang an der Stationssoftware zu starten gehen Sie folgendermaßen vor:
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 59
► Klicken Sie auf das Icon Sensoren und Funktion überprüfen. (1)
Es werden die Menüs für die verschiedenen Stellplätze angezeigt.
► Klicken Sie auf den Stellplatz, auf dem sich der Glue Feeder befindet. (2)
