4.2 Einzelfunktionen in Stationssoftware ab 706.1
4.2.1 Spritzdüsenposition vermessen
Jedes mal, wenn ein Glue Feeder auf einen Stellplatz gestellt wird, meldet die Stationssoftware
automatisch, dass der Glue Feeder zunächst kalibriert werden muss.
► Klicken Sie auf Position der Spritzdüse messen.
Die Position und die Höhe der Spritzdüse werden ermittelt und gespeichert.
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 47
4.2.2 Vermessen der Spritzdüsenposition manuell aufrufen
Voraussetzung für das manuelle Vermessen ist, dass der Glue Feeder bereits in der Maschine re-
ferenziert, d.h. in der Maschine bekannt ist.
Um das Vermessen der Klebeposition manuell aufzurufen, gehen Sie folgendermaßen vor:

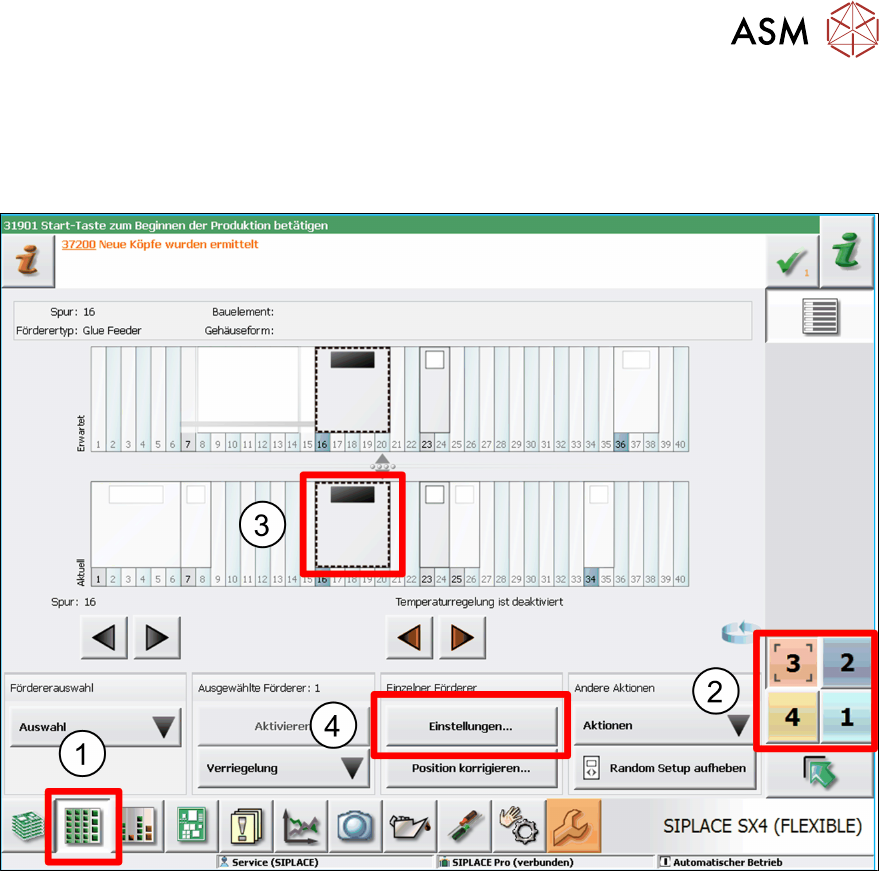

► Klicken Sie auf das Icon Förderer, Bauelemente und Pipetten ... .(1)
► Wählen Sie den Stellplatz, auf dem sich der Glue Feeder befindet.(2)
► Markieren Sie den Glue Feeder.(3)
► Klicken Sie auf Einstellungen.(4)
4 Bedienung
4.2 Einzelfunktionen in Stationssoftware ab 706.1
48 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

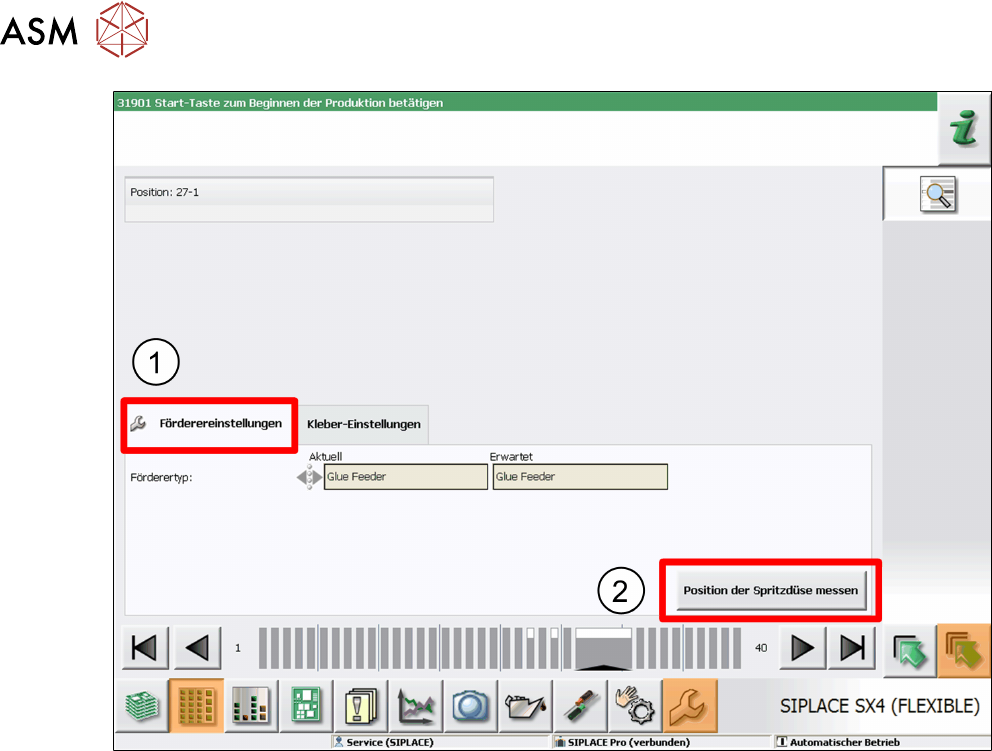

► Wählen Sie Register Förderereinstellungen.(1)
► Klicken Sie auf Position der Spritzdüse messen.(2)
Die Position und die Höhe der Spritzdüse werden ermittelt und gespeichert.
