3 Inbetriebnahme
3.2 Glue Feeder stellen / entnehmen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 27
Der Anmeldevorgang wird gestartet. Die Statusanzeige am hinteren Ende des Zuführmoduls leuch-
tet grün, wenn der Anmeldvorgang erfolgreich abgeschlossen ist, das Zuführmodul in der aktuellen
Rüstung enthalten ist, sich auf der richtigen Spur befindet und die Position der Düse sowie deren
Höhe erfolgreich vermessen wurden.
Glue Feeder entnehmen
► Drücken Sie auf den Entnahmegriff (1) unter der
Statusanzeige-LED (2)
am hinteren Ende des
Glue Feeders.
Der Abmeldevorgang wird für den Glue Feeder gestartet, die Statusanzeige wird ausgeschaltet
und der Entnahmegriff springt heraus. Alle wichtigen Daten werden im Glue Feeder abgespeichert.
Anschließend wird der Glue Feeder automatisch von der FCU abgemeldet und die FCU öffnet die
mechanische Verrieglung am Stellplatz. Wenn die Statusanzeigen dunkel sind ist der Abmeldevor-
gang abgeschlossen.
► Ziehen Sie jetzt das Zuführmodul am Entnahmegriff aus dem Stellplatz.
HINWEIS
An- und Abmelden wiederholen
Wenn Sie mit dem Herausziehen des Glue Feeders zu lange warten (> ca. 5Sekunden)
leuchtet die Statusanzeige rot und der Glue Feeder muss wieder angemeldet werden.
► Drücken Sie den Entnahmegriff in den Glue Feeder.
Der Anmeldevorgang wird für den Glue Feeder gestartet.
► Warten Sie, bis der Anmeldevorgang abgeschlossen ist und die Statusanzeige grün
leuchtet.
► Drücken Sie erneut auf den Entnahmegriff am hinteren Ende des Glue Feeders und
ziehen Sie den Glue Feeder aus dem Stellplatz, sobald die Statusanzeige erlischt.
3 Inbetriebnahme
3.3 Glue Feeder an Sicherheitskreis anschließen
28 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
3.3 Glue Feeder an Sicherheitskreis anschließen
HINWEIS
Anschluss an den Sicherheitskreis bereits vorhanden?
Falls an der Maschine noch kein Anschluss an den Sicherheitskreis vorhanden ist, muss
dieser zuerst montiert werden. Eine Beschreibung zum Nachrüsten finden Sie im zu Ihrer
Maschine passenden Nachrüstkit.
Durch das Einbinden des Glue Feeders in den Sicherheitskreis der Maschine wird sicher gestellt,
dass bei geöffneter Maschinenhaube mit dem Glue Feeder nur Kleber dispensiert werden kann,
wenn der Sicherheitsdeckel korrekt über dem Jet-Ventil aufgesteckt ist. Dies ist notwendig, um zu
verhindern, dass ein Bediener versehentlich von einem Kleberschuss getroffen und schlimmsten-
falls verletzt werden könnte.
Sicherheitskreis anschließen
► Stecken Sie den Stecker vom Sicherheitskreis an
den in der Abbildung gekennzeichneten
Anschluss.
Achten Sie dabei darauf, dass der rote Punkt am
Stecker und der rote Punkt am Anschluss über-
einander liegen.
Sicherheitskreis lösen
► Um den Glue Feeder vom Sicherheitskreis zu
lösen, greifen Sie den Entriegelungsring des LE-
MO-Steckers, wie in der Abbildung gekennzeich-
net, und ziehen den Stecker nach unten ab.
3 Inbetriebnahme
3.4 Glue Feeder an Druckluftversorgung anschließen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 29

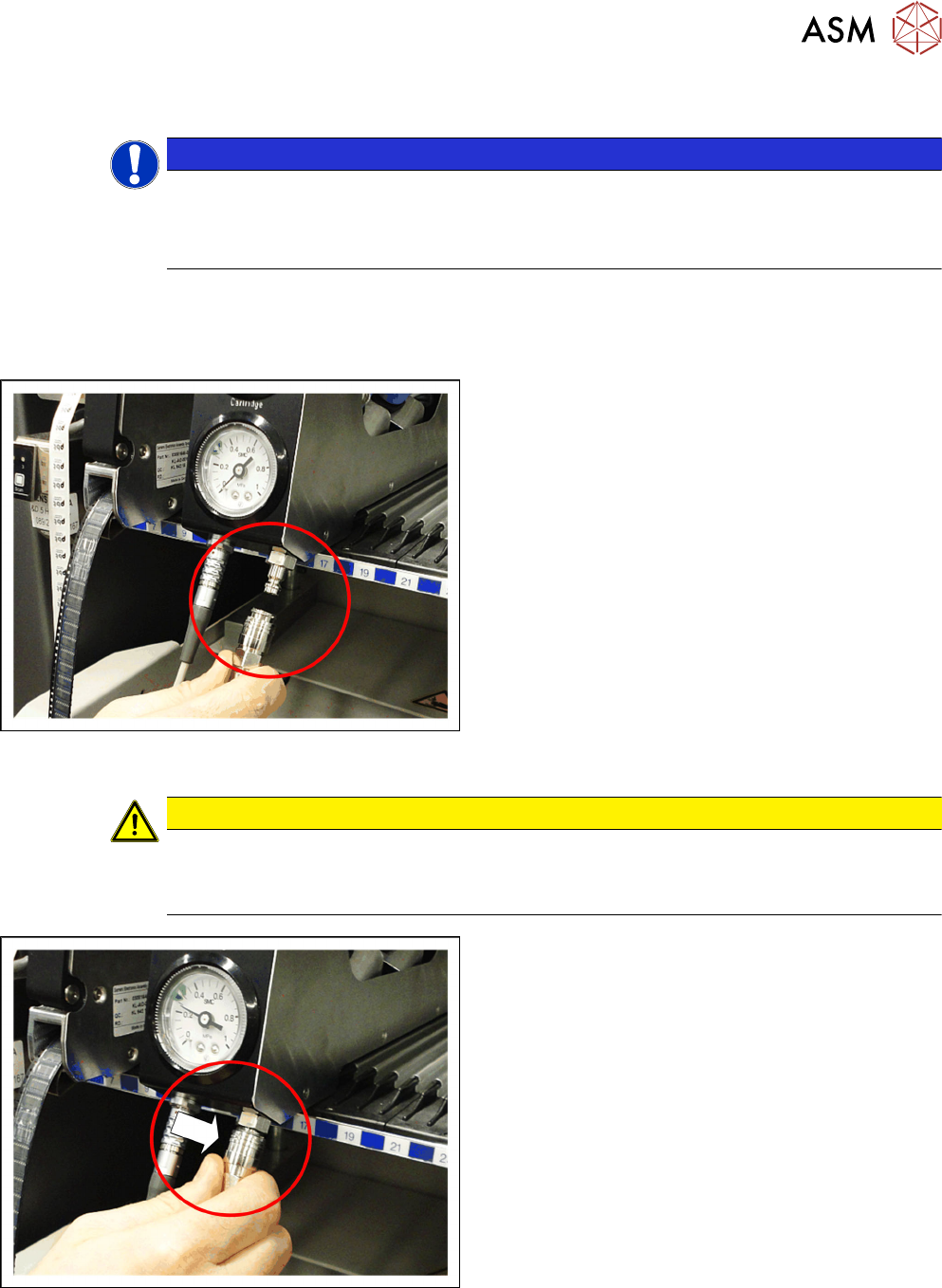

3.4 Glue Feeder an Druckluftversorgung anschließen
HINWEIS
Anschluss an Druckluftversorgung bereits vorhanden?
Falls an der Maschine noch kein Anschluss an die Druckluftversorgung vorhanden ist,
muss dieser zuerst montiert werden. Eine Beschreibung zum Nachrüsten finden Sie im zu
Ihrer Maschine passenden Nachrüstkit.
Die externe Druckluftversorgung wird mittels Schnellwechselkupplung an den Glue Feeder ange-
steckt.
Druckluftversorgung anschließen
► Stecken Sie die Schnellwechselkupplung der
Druckluftversorgung an den in der Abbildung ge-
kennzeichneten Anschluss.
Druckluftversorgung lösen
VORSICHT
Verletzungsgefahr durch Druckluft
Es besteht Verletzungsgefahr beim Lösen von Druckluftleitungen.
► Lösen Sie niemals die Druckluftversorgung, wenn diese noch unter Druck steht.
► Um den Glue Feeder von der Druckluftversor-
gung zu lösen, greifen Sie den Sicherheitsring
der Schnellwechselkupplung, wie in der Abbil-
dung gekennzeichnet, und ziehen die Kupplung
nach unten ab.
