5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 79

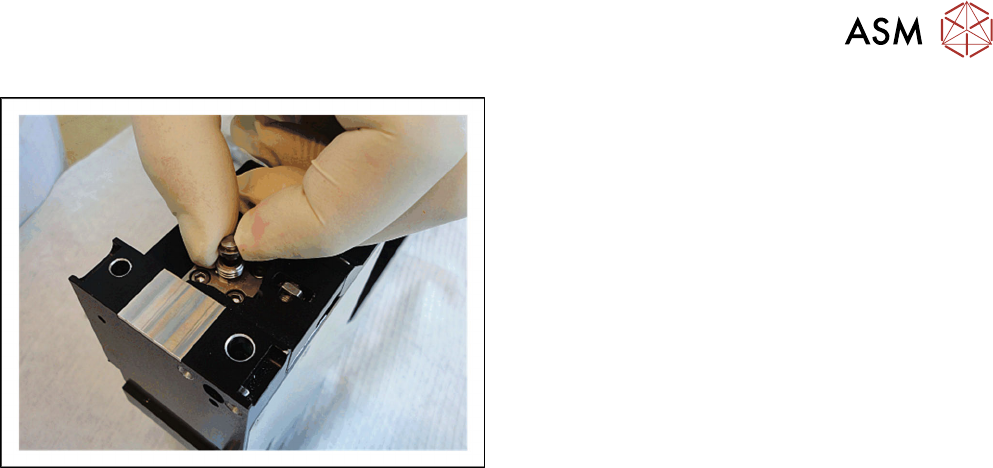

► Legen Sie die Spritzdüse mittig auf das Gewinde
des Jet-Blocks.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
80 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

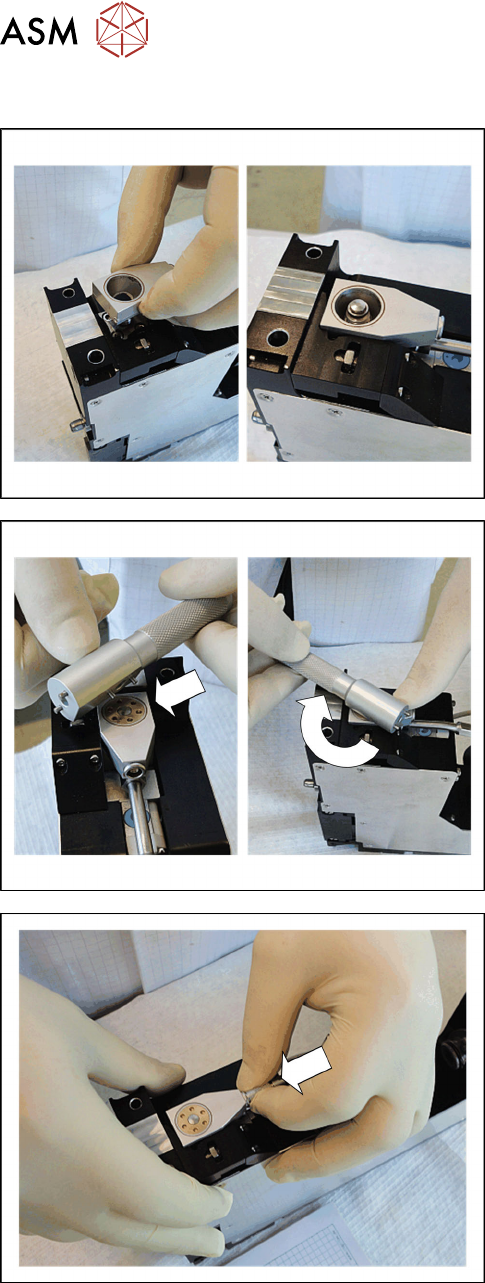

5.4.3.5 Düsenheizung befestigen
► Setzen Sie die Düsenheizung auf den Jet-Block
und richten Sie diese gerade am Kartuschenrohr
aus.
► Legen Sie die Überwurfmutter über die Spritzdü-
se.
► Setzen Sie die beiden Zapfen des Heizungs-
schlüssels in zwei Löcher der Überwurfmutter.
► Drehen Sie die Überwurfmutter im Uhrzeigersinn
fest.
► Stecken Sie den Heizungsstecker bis zu
Anschlag in die Düsenheizung.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 81

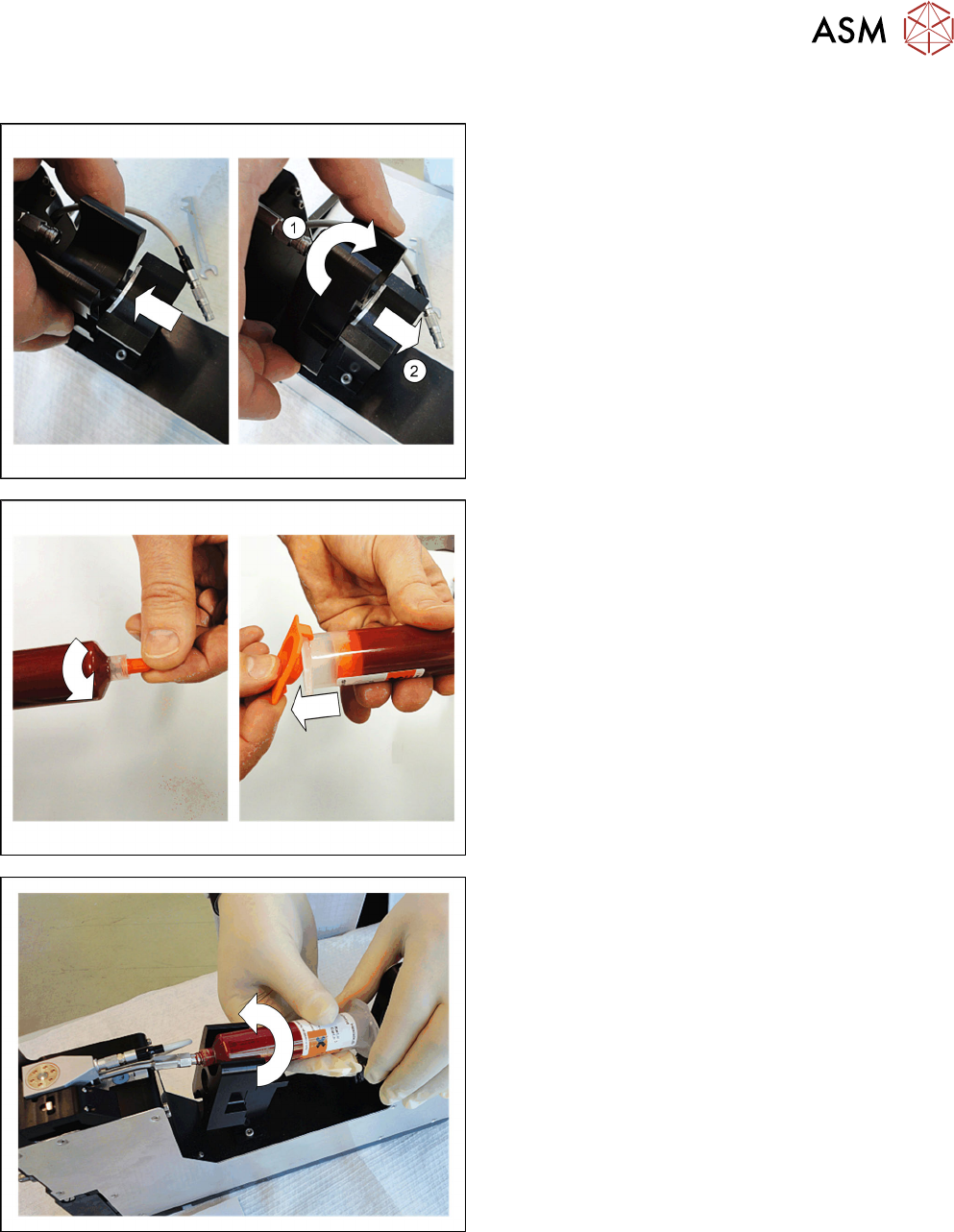

5.4.3.6 Kartusche einsetzen
Mit dem Glue Feeder können Sie Kartuschen in zwei
verschiedenen Größen (10 oder 30ml) verwenden.
► Stellen Sie den Kartuschenhalter auf die Größe
der Kartusche ein, die Sie verwenden wollen.
1. Ziehen Sie den Kartuschenhalter heraus.
2. Drehen Sie den Kartuschenhalter so, dass die
gewünschte Größe oben ist.
3. Lassen Sie den Kartuschenhalter wieder spürbar
einrasten.
► Schrauben Sie die vordere Kappe von der Kartu-
sche.
► Entfernen Sie die hintere Kappe von der Kartu-
sche.
► Halten Sie die Kartusche an das Kartuschenrohr
und schrauben Sie sie gerade an.
