5 Reinigung und Wartung
5.5 Kartusche austauschen
84 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

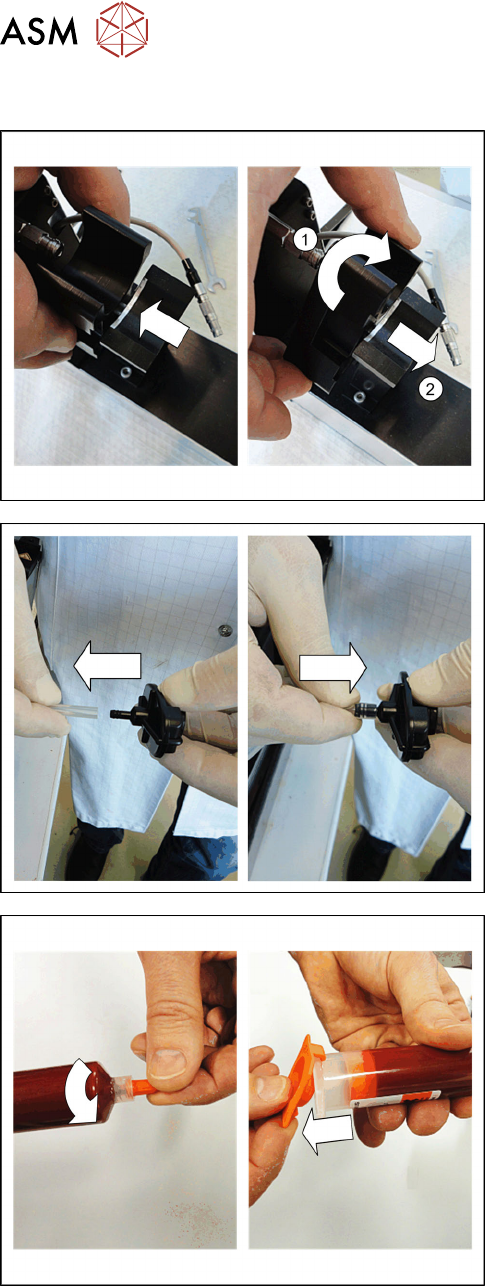

5.5.2 Kartusche einsetzen
Mit dem Glue Feeder können Sie Kartuschen in zwei
verschiedenen Größen (10 oder 30ml) verwenden.
► Stellen Sie den Kartuschenhalter auf die Größe
der Kartusche ein, die Sie verwenden wollen.
1. Ziehen Sie den Kartuschenhalter heraus.
2. Drehen Sie den Kartuschenhalter so, dass die
gewünschte Größe oben ist.
3. Lassen Sie den Kartuschenhalter wieder spürbar
einrasten.
Wenn Sie eine andere als die eingestellte Kartuschen-
größe verwenden wollen, müssen sie auch den Kartu-
schenadapter austauschen.
► Ziehen Sie den Schlauch vom Kartuschenadap-
ter ab.
► Stecken Sie den Schlauch bis zum Anschlag auf
den zur Kartuschengröße passenden Kartusche-
nadapter.
► Fixieren Sie den Schlauch mit einem Kabelbin-
der.
► Schrauben Sie die vordere Kappe von der Kartu-
sche.
► Entfernen Sie die hintere Kappe von der Kartu-
sche.
5 Reinigung und Wartung
5.5 Kartusche austauschen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 85

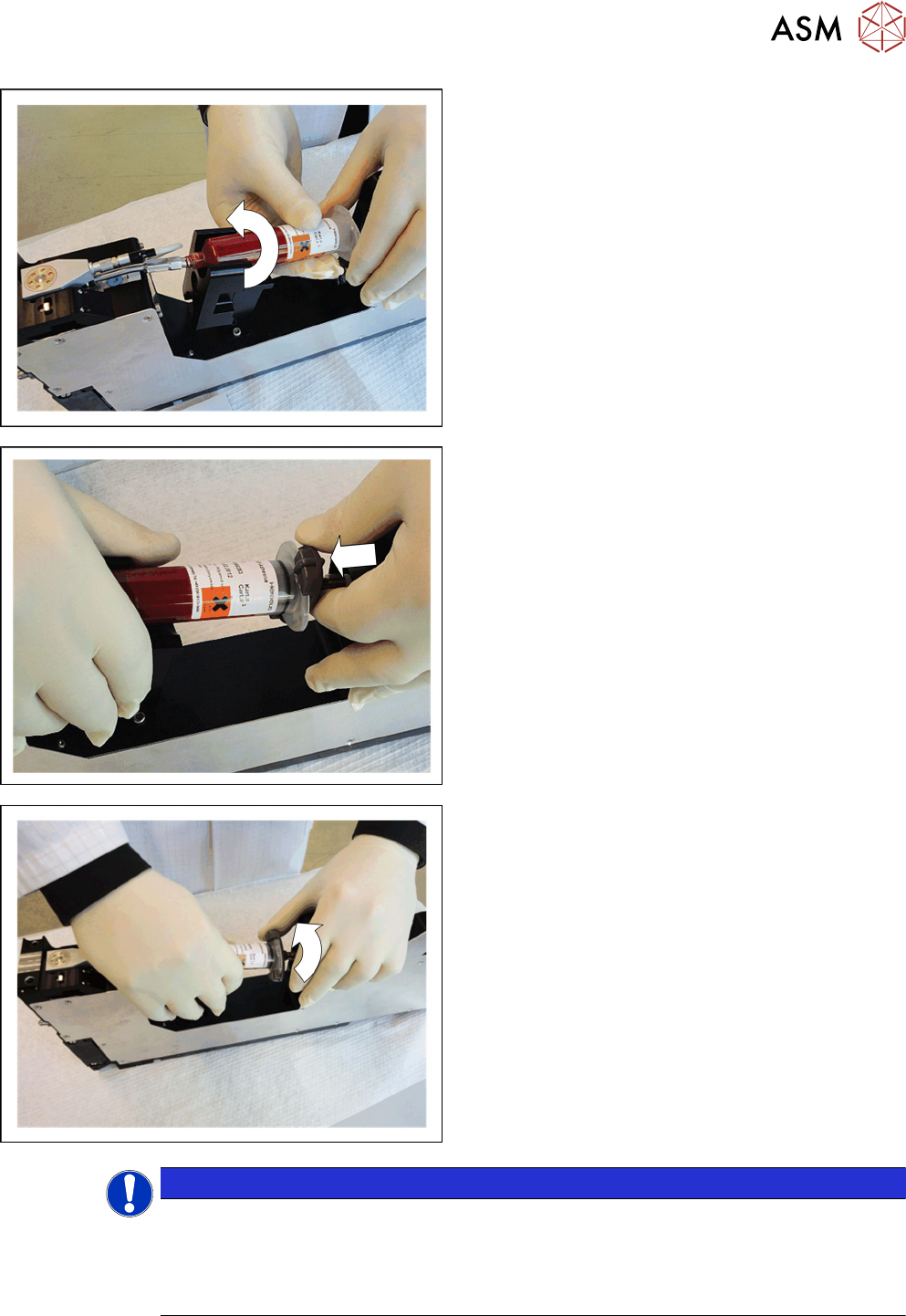

► Halten Sie die Kartusche an das Kartuschenrohr
und schrauben Sie sie gerade an.
► Setzen Sie den Kartuschenadapter an den gera-
den Stellen von hinten auf die Kartusche und
drücken Sie ihn bis zum Anschlag an.
► Drehen Sie den Kartuschenadapter im Uhrzeiger-
sinn bis zum Anschlag auf die Kartusche.
► Stellen Sie sicher, dass der O‑Ring des Kartu-
schenadapters an der Innenseite der Kartusche
vollständig anliegt und diese abdichtet. Ansons-
ten kann der benötigte Arbeitsdruck nicht aufge-
baut werden.
Um das Einschieben des Adapters mit O‑Ring zu
erleichtern, können Sie den O‑Ring leicht einfet-
ten (Turmotemp II/400 CL2).
HINWEIS
Andosieren
Nach dem Einsetzen der Kartusche ist der Glue Feeder noch nicht betriebsbereit. Als
nächstes muss der Glue Feeder gestellt und die Klebeeinheit (Kartuschenrohr, Jet-Block
und Spritzdüse) andosiert, d.h. mit Kleber gefüllt werden. Eine Beschreibung hierzu finden
Sie im Abschnitt 3.5
"Glue Feeder andosieren" [}30].
5 Reinigung und Wartung
5.6 Führungsbuchse und Aktor-O-Ring
86 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
5.6 Führungsbuchse und Aktor-O-Ring
Die in diesem Abschnitt beschriebenen Tätigkeiten werden 1x monatlich ausgeführt.
Sinnvollerweise werden diese Tätigkeiten kombiniert ergänzend zum Reinigen und Inspizieren der
Klebeeinheit (siehe Abschnitt 5.4
"Klebeeinheit reinigen und inspizieren" [}68]) durchgeführt, da
diese dann bereits auseinandergeschraubt ist.
5.6.1 Führungsbuchse und Aktor-O-Ring entfernen
► Schrauben Sie die Klebeeinheit auseinander (siehe Abschnitt 5.4.1 "Klebeeinheit auseinan-
derschrauben" [}68]).
► Wenn nötig, reinigen Sie die Klebeeinheit (siehe Abschnitt 5.4.2 "Klebeeinheit reini-
gen" [}72]).
► Legen Sie den Glue Feeder auf eine Seite und ziehen Sie ihn bis an die Tischkante.
GEFAHR
Beschädigungsgefahr
Niemals seitliche Kräfte auf den Stößel wirken lassen. Das Ventil könnte hierbei stark
beschädigt werden. Die Folge wäre ein Funktionsausfall des Glue Feeders.

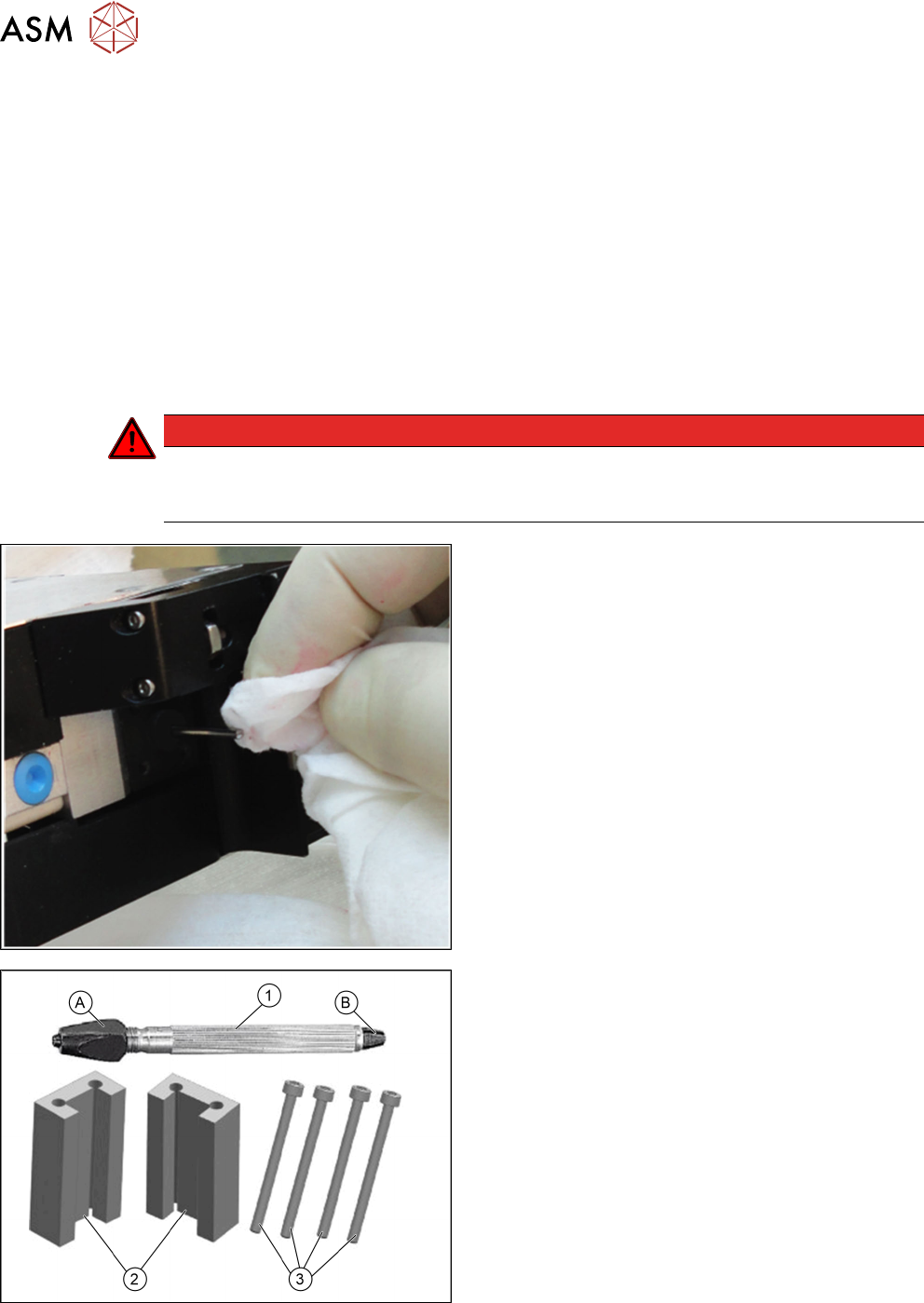

► Reinigen Sie den Jet-Stößel noch einmal mit
einem Reinigungstuch und etwas Kleberentfer-
ner.
► Verwenden Sie das Auszieh-Werkzeug-Set Sto-
essel Jetventil (Artikel-Nr. 03216329-xx) zum
sicheren Ausziehen des Stößels.
Das Auszieh-Werkzeug-Set enthält:
●
Werkzeughalter mit Vierkantmutter I=110 (Artikel-
Nr. 03216547-xx) (1)
mit einem großen (A) und
einem kleinen (B)
Klemm-Einsatz
●
2 Führungsprofile (2)
●
4 Schrauben ISO 4762 – M3 x 40-A2-70 (Artikel-
Nr. 03216547-xx) (3)
zur Befestigung der Füh-
rungsprofile
