64 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
HINWEIS
Am Kalibriergerät den richtigen Anschluss wählen
Das Kalibriergerät verfügt über 2 Anschlussmöglichkeiten: Die Buchse passt zu einer älte-
ren Version des Heizkabels. Der Stecker passt zu der neueren Version des Heizkabels.
(Das Bild zeigt die neue Version des Heizkabels.)

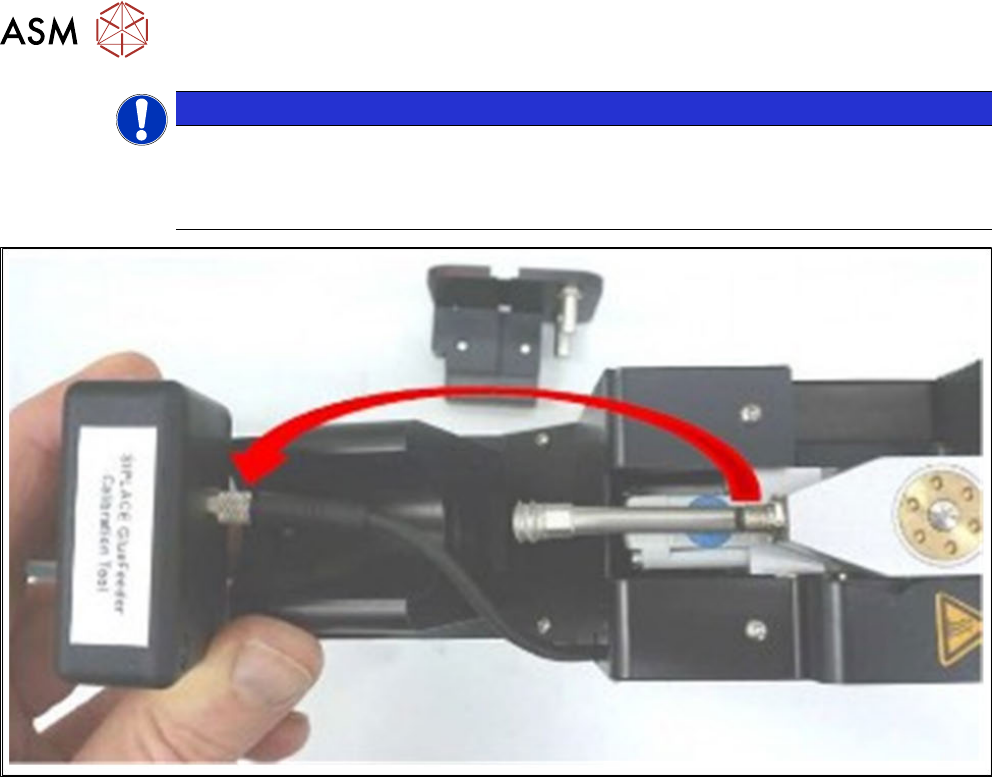

Abb.3: Kalibrierungsgerät anschließen
► Schalten Sie den Glue Feeder ein:
Schieben Sie den Glue Feeder in die X-FCU oder schalten Sie bei der SSE die Stromversor-
gung ein.
ð Die Kalibrierung wird von der eSW automatisch gestartet und durchgeführt.
Die Statusanzeige am hinteren Ende des Feeder-Moduls blinkt abwechselnd grün und
orange, wenn die Kalibrierung beendet ist.
Solange die Kalibrierung nicht beendet ist bzw. solange das Kalibriergerät am Heizkabel
angeschlossen ist, setzt die eSW den normalen Betrieb nicht fort.
► Schalten Sie den Glue Feeder wieder aus:
Auf einer X-FCU ziehen Sie den Glue Feeder wieder von der FCU zurück oder schalten Sie
bei der SSE die Stromversorgung aus.
► Stecken Sie das Heizkabel vom Kalibriergerät ab und stecken Sie es wieder in der Düsenhei-
zung an.
ð Die Kalibrierungssequenz ist beendet und Sie können den Glue Feeder wieder im norma-
len Betrieb verwenden.
5 Reinigung und Wartung
5.1 Wartungskit
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 65
5 Reinigung und Wartung
WARNUNG
Schutzkleidung
Tragen Sie bei allen Arbeiten mit oder am Glue Feeder Ihre persönliche Schutzkleidung
(Schutzbrille und Schutzhandschuhe).
5.1 Wartungskit
Für das Reinigen und Warten des Glue Feeders ist das Wartungskit Glue Feeder Dispenser, Ar-
tikel-Nr. 03095882-xx, verfügbar. Alle Teile des Wartungskits können separat nachbestellt werden.

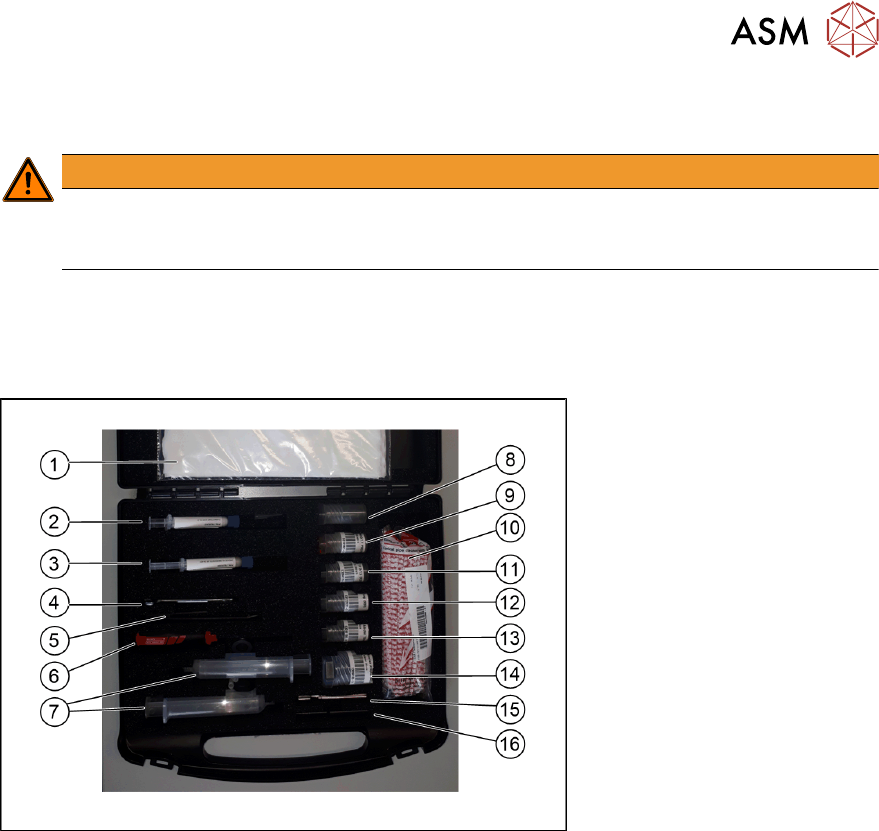

Das Wartungskit enthält folgende Bestandteile:
1. 10 Reinigungstücher, KM-Wipe, Artikel-Nr. 03082092-xx
2. Turmotemp II/400 CL 2 (0,5g Fett für O-Ring NBR innen), Artikel-Nr. 03095880-xx
3. Kluebersynth AR 34-401 (Spezialfett für Aktor-O-Ringe), Artikel-Nr. 03102068-xx
4. Doppelmaulschlüssel-klein Größe 8, Artikel-Nr. 03095872-xx
5. Antistatik Pinzette, Artikel-Nr. 00377394-xx
6. Sechskant-Schraubendreher mit Griff Größe 2,5, Artikel-Nr. 00320491-xx
7. 2 Einwegspritzen Omnifix 30ml, Artikel-Nr. 03095875-xx
8. 5 Führungsbuchsen V (für Jetventil), Artikel-Nr. 03100695-01
9. 10 Aktor-O-Ringe (Stoesseldichtr NBR innen 2x1.7 PS583/NBR70), Artikel-Nr. 03101821-xx
10. 1 Pck. Pfeifenreiniger fusselfrei 80 Stck, Artikel-Nr. 00315262-xx
11. 50 O-Ringe Stößel (NBR TF 2x1,5, Artikel-Nr. 03094179-xx
12. Dichtring für Düsenheizung (NBR, Artikel-Nr. 03122031-xx )
13. 10 O-Ringe für Optimum Adapter 10 ccm; Artikel-Nr. 03094186-xx
14. 10 O-Ringe für Optimum Adapter 30 ccm; Artikel-Nr. 03094185-xx
15. O-Ring Einsatzwerkzeug, Artikel-Nr. 03101816-xx
16. Auszieh-Werkzeug-Set Stößel Jetventil, Artikel-Nr. 03216329-xx
17. Reinigungsspray ZESTRON HC, Artikel-Nr. 03095878-xx (nicht im Koffer)
Optional empfohlen, nicht im Wartungskit enthalten:
●
Pinsel-Set 10 Stck., Artikel-Nr. 00370771-xx
●
Schablonierpinsel, Artikel-Nr. 00378523-xx
5 Reinigung und Wartung
5.2 Benötigte Hilfsmittel
66 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
5.2 Benötigte Hilfsmittel

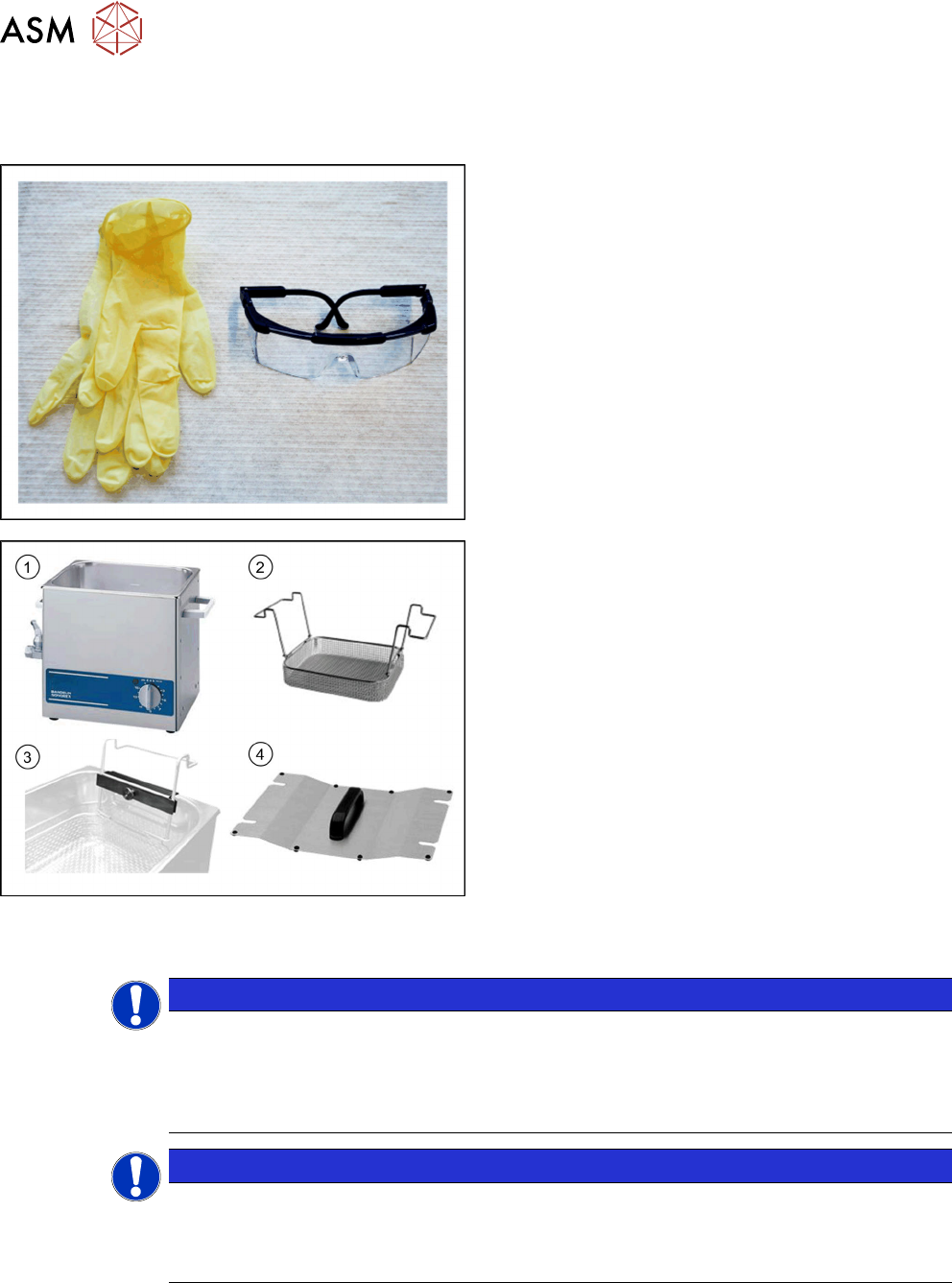

Für die Reinigungs- und Wartungsarbeiten benötigen Sie folgende Hilfsmittel:
Als Schutzkleidung benötigen Sie:
●
Schutzhandschuhe, Artikel-Nr. 00372972-xx
●
Schutzbrille, Artikel-Nr. 003095990-xx,
wird mit dem Glue Feeder ausgeliefert.
Optional empfohlen, nicht im Wartungskit enthalten:
1. Ultraschallbad SONOREX SUPER RK 510, Ban-
delin Best.-Nr.: 327
2. Einhängekorb K 10, Bandelin Best.-Nr.: 359
3. Griffverstellung GV 10 für Körbe (1 Paar), Bande-
lin Best.-Nr.: 092
4. Deckel D 510, Bandelin Best.-Nr.: 3008
●
Sofern der jeweilige Kleber-Hersteller kein spezi-
elles Reinigungsmittel empfiehlt, können Sie z.B.
Vigon SC 210 von Zestron einsetzen um Kleber
von Dispensionsdüsen und Fluidik zu entfernen.
Das Ultraschallbad und Zubehör können Sie bestellen bei der Firma Bandelin unter:
www.bandelin.com
.
HINWEIS
Reinigungslösung
Dieses Ultraschallbad und Zubehör wird auch zur Reinigung von Keramikpipetten und
Druckregelventilen empfohlen. Bei der gleichzeitigen Verwendung dieses Ultraschallgerä-
tes für die Reinigung von Pipetten dürfen Sie unter keinen Umständen dieselbe Reini-
gungslösung wie für die Reinigung von Pipetten verwenden!
HINWEIS
Keinen Alkohol verwenden
Alkohol darf NICHT als Reinigungsmittel verwendet werden. Bei gleichzeitigem Verwenden
von Alkohol und Epoxidharz-Klebern besteht die Gefahr, dass der Alkohol die Aushärtung
des Klebers initiiert und sich die Düse anschließend nicht mehr reinigen lässt.
