5 Reinigung und Wartung 5.4 Klebeeinheit reinigen und inspizieren Bedienungsanleitung SIPLACE Glue Feeder 05/2020 79 ► Legen Sie die Spritzdüse mittig auf das Gewinde des Jet-Blocks.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
78 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

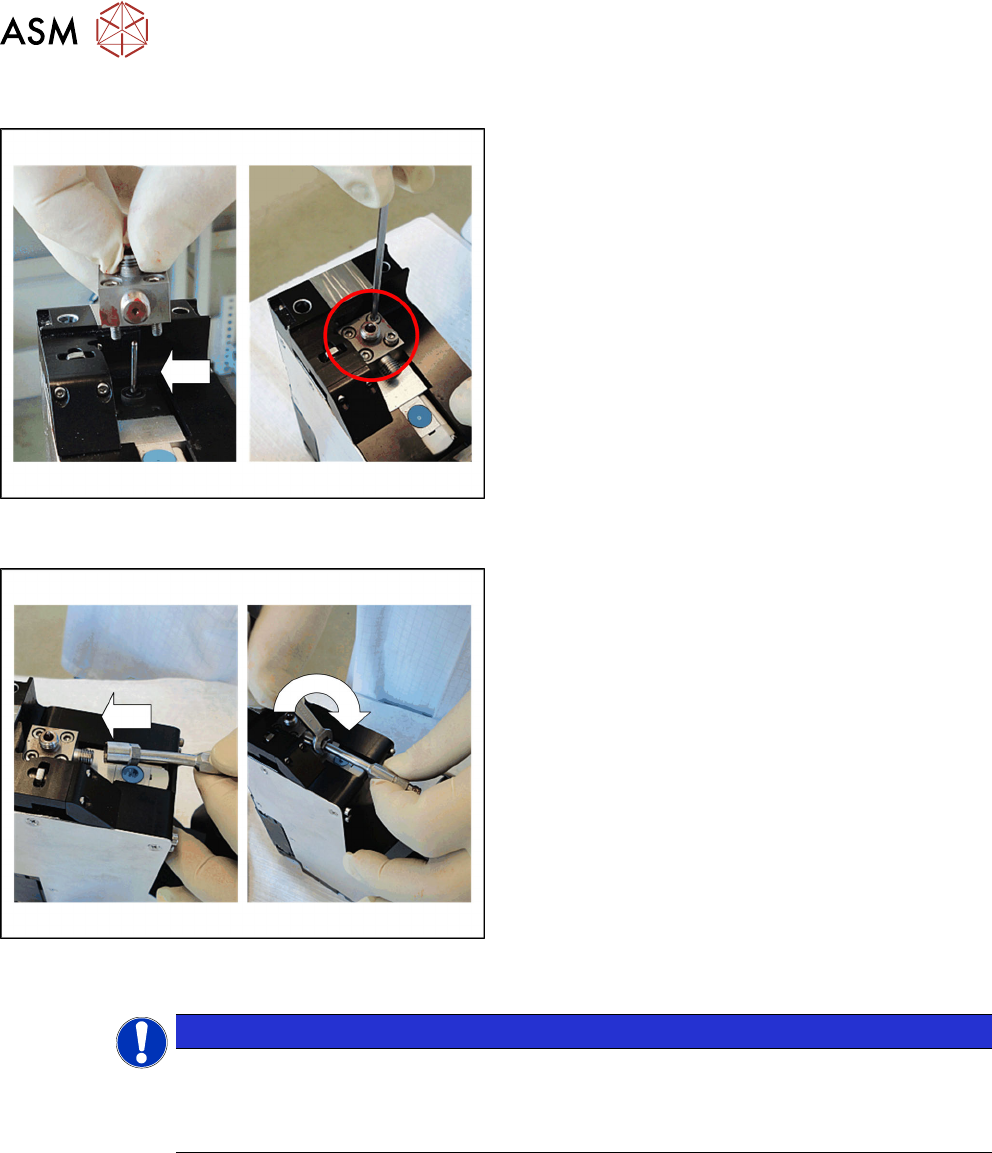

5.4.3.2 Jet-Block befestigen
► Setzen Sie den Jet-Block mit dem Gewinde nach
hinten vorsichtig senkrecht von oben auf den Jet-
Stößel.
► Drücken Sie den Jet-Block auf den oberen
O‑Ring.
Achtung
:
Achten Sie darauf, dass der O‑Ring spürbar im
Jet-Block einrastet.
► Richten Sie den Jet-Block gerade nach hinten
aus, damit das Kartuschenrohr korrekt ange-
schraubt werden kann.
► Befestigen Sie den Jet-Block mit den 4 gekenn-
zeichneten Schrauben.
Verwenden Sie dazu einen Inbusschlüssel 2,5
und ziehen Sie die Schrauben über Kreuz an.
5.4.3.3 Kartuschenrohr anschrauben
► Setzen Sie das Kartuschenrohr von hinten an
das Gewinde des Jet-Blocks.
► Befestigen Sie das Kartuschenrohr im Uhrzeiger-
sinn leicht mit einem 8mm Gabelschlüssel.
► Richten Sie das Kartuschenrohr mittig gerade
nach hinten aus, damit die Kartusche korrekt an-
geschraubt werden kann.
► Fixieren Sie das Kartuschenrohr mit einer Hand
in dieser Position und drehen Sie den Verschluss
fest.
5.4.3.4 Spritzdüse auflegen
HINWEIS
Flachdüse und Nadeldüse
Die Glue Feeder können - je nach Einsatzzweck - mit einer Flachdüse oder einer Nadeldü-
se verwendet werden. Das Auflegen der Spritzdüse ist bei beiden Düsentypen identisch
und wird im Folgenden am Beispiel einer Flachdüse abgebildet.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 79
► Legen Sie die Spritzdüse mittig auf das Gewinde
des Jet-Blocks.
5 Reinigung und Wartung
5.4 Klebeeinheit reinigen und inspizieren
80 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
5.4.3.5 Düsenheizung befestigen
► Setzen Sie die Düsenheizung auf den Jet-Block
und richten Sie diese gerade am Kartuschenrohr
aus.
► Legen Sie die Überwurfmutter über die Spritzdü-
se.
► Setzen Sie die beiden Zapfen des Heizungs-
schlüssels in zwei Löcher der Überwurfmutter.
► Drehen Sie die Überwurfmutter im Uhrzeigersinn
fest.
► Stecken Sie den Heizungsstecker bis zu
Anschlag in die Düsenheizung.
