3 Inbetriebnahme
3.3 Glue Feeder an Sicherheitskreis anschließen
28 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
3.3 Glue Feeder an Sicherheitskreis anschließen
HINWEIS
Anschluss an den Sicherheitskreis bereits vorhanden?
Falls an der Maschine noch kein Anschluss an den Sicherheitskreis vorhanden ist, muss
dieser zuerst montiert werden. Eine Beschreibung zum Nachrüsten finden Sie im zu Ihrer
Maschine passenden Nachrüstkit.
Durch das Einbinden des Glue Feeders in den Sicherheitskreis der Maschine wird sicher gestellt,
dass bei geöffneter Maschinenhaube mit dem Glue Feeder nur Kleber dispensiert werden kann,
wenn der Sicherheitsdeckel korrekt über dem Jet-Ventil aufgesteckt ist. Dies ist notwendig, um zu
verhindern, dass ein Bediener versehentlich von einem Kleberschuss getroffen und schlimmsten-
falls verletzt werden könnte.
Sicherheitskreis anschließen
► Stecken Sie den Stecker vom Sicherheitskreis an
den in der Abbildung gekennzeichneten
Anschluss.
Achten Sie dabei darauf, dass der rote Punkt am
Stecker und der rote Punkt am Anschluss über-
einander liegen.
Sicherheitskreis lösen
► Um den Glue Feeder vom Sicherheitskreis zu
lösen, greifen Sie den Entriegelungsring des LE-
MO-Steckers, wie in der Abbildung gekennzeich-
net, und ziehen den Stecker nach unten ab.
3 Inbetriebnahme
3.4 Glue Feeder an Druckluftversorgung anschließen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 29
3.4 Glue Feeder an Druckluftversorgung anschließen
HINWEIS
Anschluss an Druckluftversorgung bereits vorhanden?
Falls an der Maschine noch kein Anschluss an die Druckluftversorgung vorhanden ist,
muss dieser zuerst montiert werden. Eine Beschreibung zum Nachrüsten finden Sie im zu
Ihrer Maschine passenden Nachrüstkit.
Die externe Druckluftversorgung wird mittels Schnellwechselkupplung an den Glue Feeder ange-
steckt.
Druckluftversorgung anschließen
► Stecken Sie die Schnellwechselkupplung der
Druckluftversorgung an den in der Abbildung ge-
kennzeichneten Anschluss.
Druckluftversorgung lösen
VORSICHT
Verletzungsgefahr durch Druckluft
Es besteht Verletzungsgefahr beim Lösen von Druckluftleitungen.
► Lösen Sie niemals die Druckluftversorgung, wenn diese noch unter Druck steht.
► Um den Glue Feeder von der Druckluftversor-
gung zu lösen, greifen Sie den Sicherheitsring
der Schnellwechselkupplung, wie in der Abbil-
dung gekennzeichnet, und ziehen die Kupplung
nach unten ab.
3 Inbetriebnahme
3.5 Glue Feeder andosieren
30 Bedienungsanleitung SIPLACE Glue Feeder 05/2020
3.5 Glue Feeder andosieren
Ziel dieses Vorgangs ist es, den Kleber bei der Inbetriebnahme oder nach dem Reinigen der Kle-
beeinheit im Zuführrohr, Jet-Block und Spritzdüse zu verteilen und sicher zu stellen, dass sich dort
keine Luft mehr befindet.
HINWEIS
Druck eingestellt?
Bevor Sie mit dem Andosieren beginnen, überprüfen Sie, ob der Druck an der Kartusche
und der Druck am Jet-Ventil korrekt eingestellt sind (siehe Abschnitt 2.2.5
"Kleberüber-
sicht" [}16] und Abschnitt 4.3.1 "Druckminderer einstellen" [}62]).
Beachten Sie in diesem Zusammenhang auch die Technische Info TI2015-05D11 "Tipps
für den Glue Feeder zur Wartung und Produktionsvorbereitung".

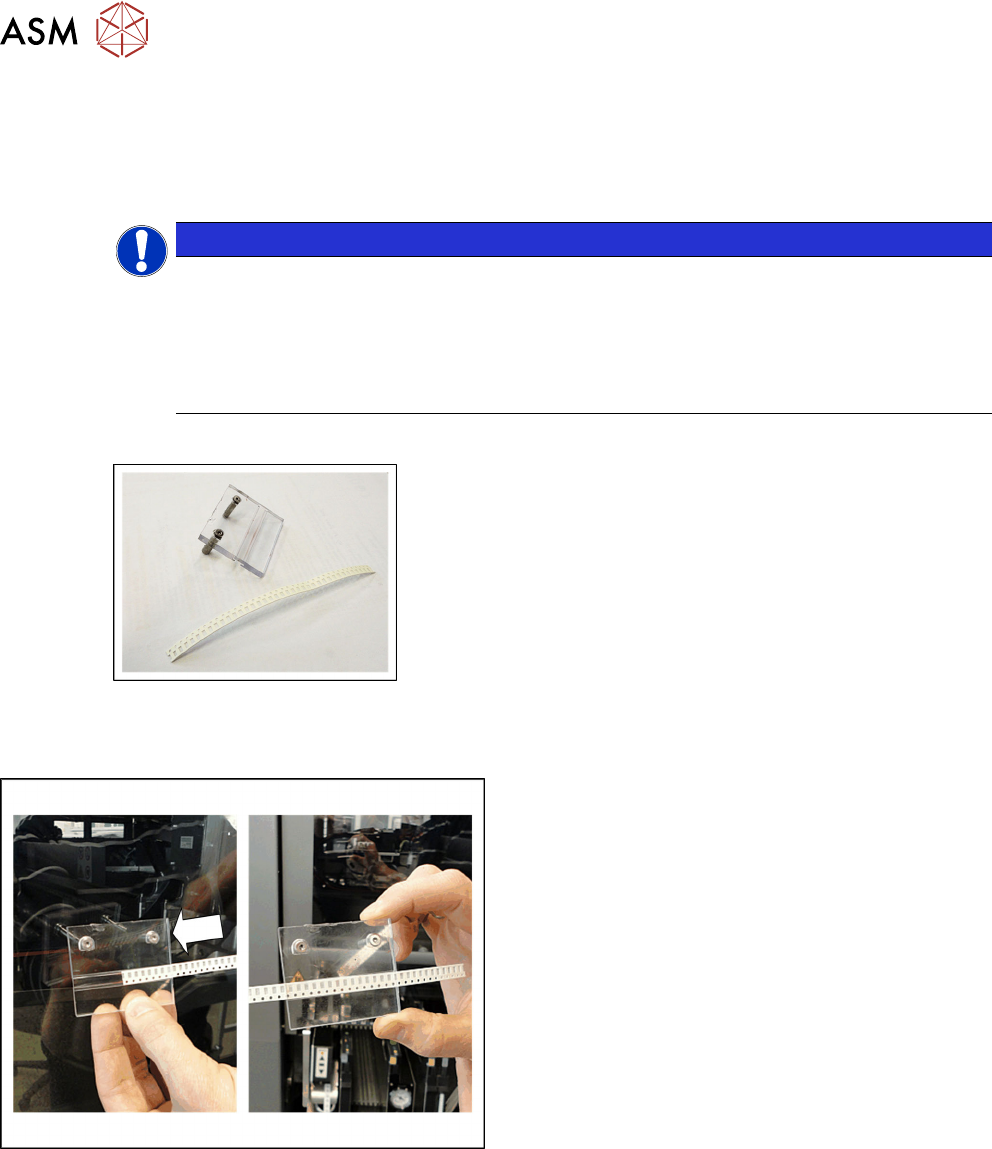

Benötigte Hilfsmittel
●
Sicherheitsdeckel
(Die neue Version des Sicherheitsdeckels ist schwarz und aus Metall)
●
8mm Papiergurt
► Schieben Sie den Papiergurt wie abgebildet in
den Sicherheitsdeckel.
► Öffnen Sie die Maschinenhaube.
► Schieben Sie das Portal nach hinten.
