3 Inbetriebnahme
3.1 Kartusche einsetzen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 23
3 Inbetriebnahme
HINWEIS
Voraussetzungen
An der Maschine, auf der Sie den Glue Feeder verwenden wollen, muss bereits ein
Anschluss an den Sicherheitskreis und ein Anschluss an die Druckluftversorgung montiert
sein
WARNUNG
Schutzkleidung
Tragen Sie bei allen Arbeiten mit oder am Glue Feeder Ihre persönliche Schutzkleidung
(Schutzbrille und Schutzhandschuhe).
HINWEIS
Temperaturregelung an allen Glue Feedern kalibrieren
Bei Inbetriebnahme eines neuen Glue Feeders in einer Fertigung, in der bereits andere
Glue Feeder verwendet werden, wird empfohlen die Temperaturregelung an allen Glue
Feedern zu kalibrieren. Verwenden Sie für die Kalibrierung das „Kalibriergerät f. Glue Fee-
der“ (Artikel-Nr. 03214618-xx), siehe 4.3.3
"Temperatur-Regelung kalibrieren" [}63].
Zur Inbetriebnahme des Glue Feeders sind folgende Arbeitsschritte in der angegebenen Reihen-
folge notwendig:
●
Kleberkartusche in den Glue Feeder einsetzen
●
Glue Feeder auf einen Rüstplatz stellen
●
Glue Feeder an den Sicherheitskreis der Maschine anschließen
●
Glue Feeder an die Druckluftversorgung der Maschine anschließen
●
Glue Feeder andosieren, d.h. den Kleber in der Klebeeinheit (Zuführrohr, Jet-Block und
Spritzdüse) verteilen
3.1 Kartusche einsetzen
Mit dem Glue Feeder können Sie Kartuschen in zwei
verschiedenen Größen verwenden.

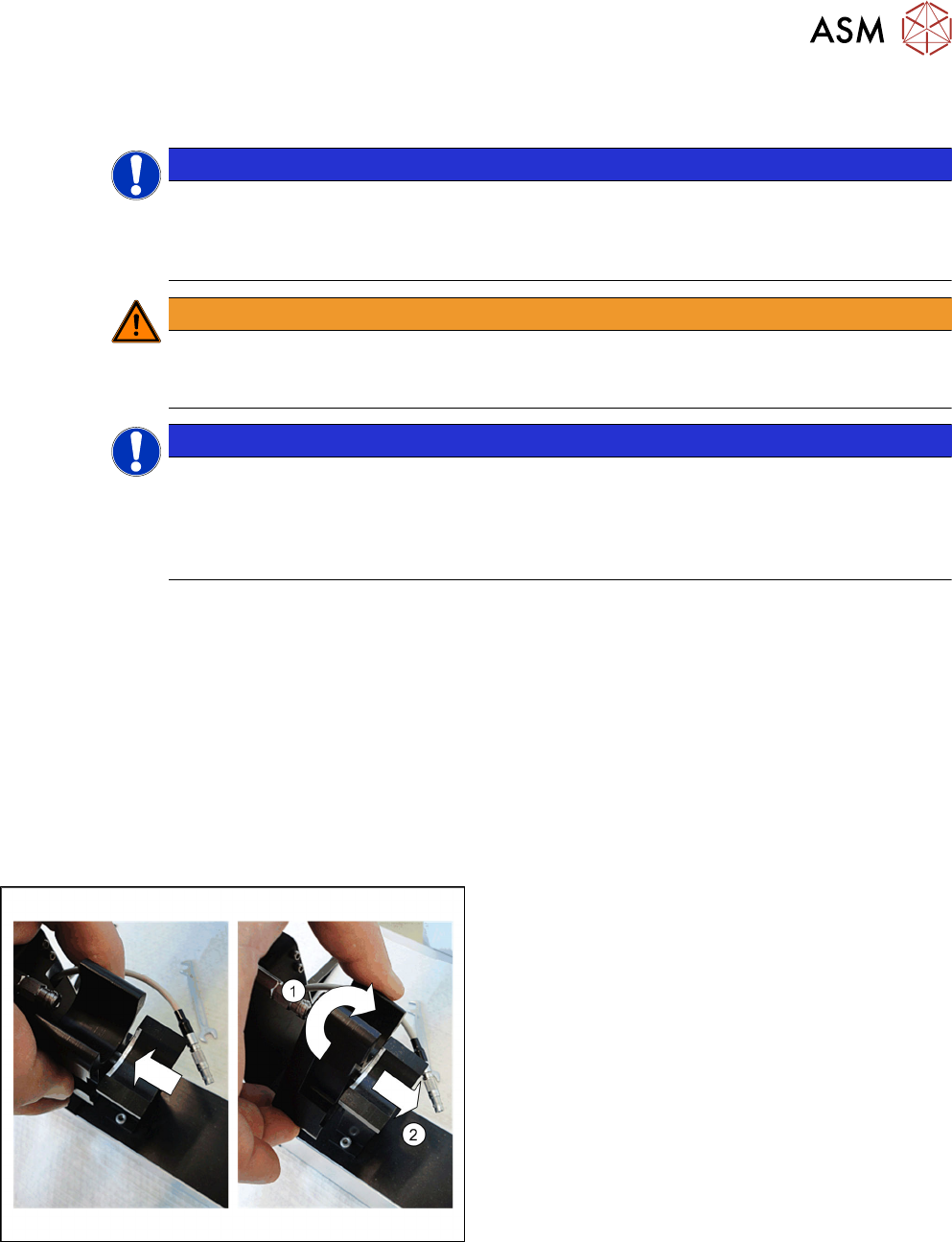

► Stellen Sie den Kartuschenhalter auf die Größe
der Kartusche ein, die Sie verwenden wollen (10
oder 30ml).
1. Ziehen Sie dazu den Kartuschenhalter heraus.
2. Drehen Sie den Kartuschenhalter so, dass die
gewünschte Größe oben ist.
3. Lassen Sie den Kartuschenhalter wieder spürbar
einrasten.
3 Inbetriebnahme
3.1 Kartusche einsetzen
24 Bedienungsanleitung SIPLACE Glue Feeder 05/2020

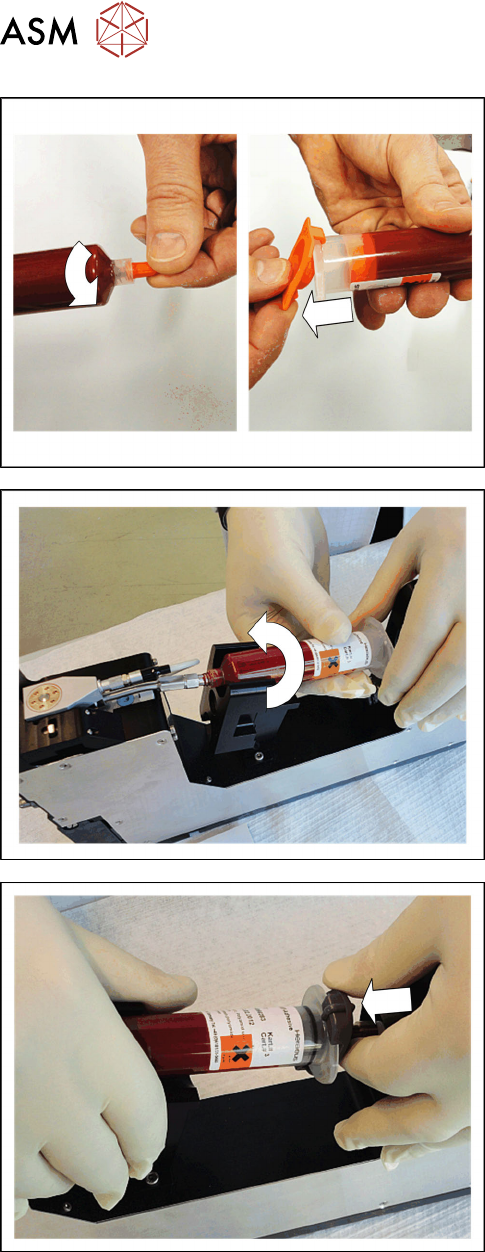

► Schrauben Sie die vordere Kappe von der Kartu-
sche.
► Entfernen Sie die hintere Kappe von der Kartu-
sche.
► Halten Sie die Kartusche an das Zuführrohr und
schrauben Sie sie gerade an.
► Setzen Sie den Kartuschenadapter an den gera-
den Stellen von hinten auf die Kartusche und
drücken Sie ihn bis zum Anschlag an.
3 Inbetriebnahme
3.1 Kartusche einsetzen
Bedienungsanleitung SIPLACE Glue Feeder 05/2020 25

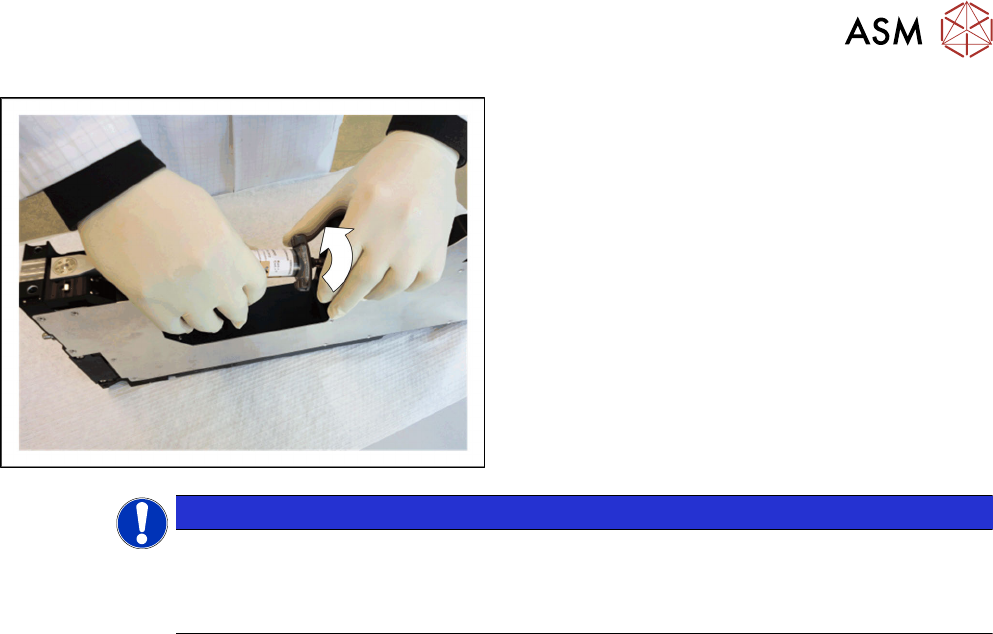

► Drehen Sie den Kartuschenadapter im Uhrzeiger-
sinn bis zum Anschlag zu.
► Stellen Sie sicher, dass der O‑Ring des Kartu-
schenadapters an der Innenseite der Kartusche
vollständig anliegt und diese abdichtet. Ansons-
ten kann der benötigte Kartuschendruck nicht
aufgebaut werden.
Um das Einschieben des Adapters mit O‑Ring zu
erleichtern, können Sie den O‑Ring leicht einfet-
ten (Turmotemp II/400 CL2).
HINWEIS
Andosieren
Nach dem Einsetzen der Kartusche ist der Glue Feeder noch nicht betriebsbereit. Als
nächstes muss der Glue Feeder gestellt und die Klebeeinheit (Zuführrohr, Jet-Block und
Spritzdüse) andosiert, d.h. mit Kleber gefüllt werden.
