Programmer’s Manual | 9

3.1. 主菜单

主菜单罗列了3D Inspector™

提供的所有功能，位于3D Inspector™画面上端。3D Inspector™ 主

菜单如下图所示大体上由6种组成。

 Production

 Job Creation

 SPC

 Setting

 Diagnosis

 Favorite

 Help

Figure 3-2. 主菜单组成

3.1.1. PRODUCTION

该菜单功能如下。

Open

载入JOB文件

Note：JOB文件载入见4.2.2. 打开JOB文件。

Camera

激活Camera View对话框显示当前正在检测的领域

Capture

捕获当前画面

10 | Chapter 4. 3D Inspector

3D Solder Paste Inspection System

KOH YOUNG TECHNOLOGY INC.

Warpage Viewer

激活3D Warpage Viewer对话框

NG Rack

激活NG Buffer Rack对话框

3.1.2. JOB CREATION

该菜单功能如下。

ePM

为编辑PAD文件运行ePM-SPI™

CEditor

为编辑JOB文件运行CEditor™

BBTW

激活Bard Board Teaching向导对话框，分析检测对象PCB特性

Bad Mark

激活Bad Mark Teaching向导对话框，设置Bad Mark位置

Fiducial

激活Fiducial Teaching工具对话框，设置Fiducial

Programmer’s Manual | 11

选择主菜单中JOB Creation的Fiducial菜单，弹出Fiducial Tool对话框。这是针对fiducial控制

具体功能的对话框，为了更精确的fiducial识别执行teaching功能。

Basic 标签

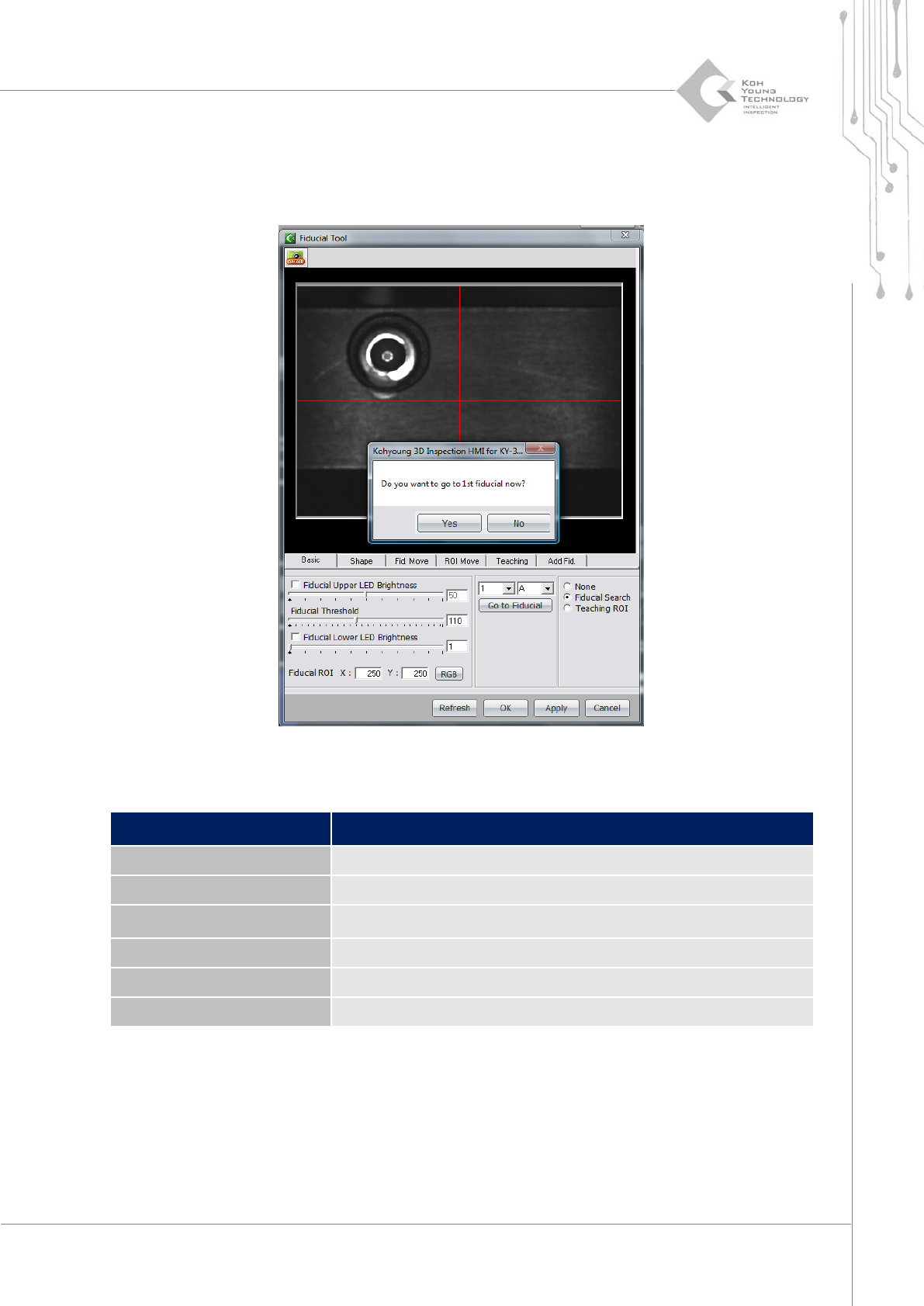

Figure 3-3. Fiducial Tool对话框– Basic标签

Category Description

Fiducial LED Brightness 调整Fiducial LED亮度

Fiducial Threshold 设置Fiducial的边界值

Fiducial ROI 设置Fiducial的检测领域（ROI）

Go to Fiducial 移到所选Fiducial位置。

Fiducial Search 为搜索Fiducial移动

Teaching ROI 通过Fiducial的检测领域Teaching提高准确性
