64 | Chapter 4. 3D Inspector 3D Sold er Paste Inspect ion Sy stem K OH Y OUNG T ECHNOLOG Y I NC . 4.2. 载入及编辑 JOB 文件 本节讲述 载入及编辑 JOB 文件的方法 。 3D Inspe ctor™ 完成 PCB 检测需要 JOB 文件。 4.2.1. PCB 生产 数量 执行 3D Inspector ™ ，即自动弹出 PCB …
Programmer’s Manual | 63

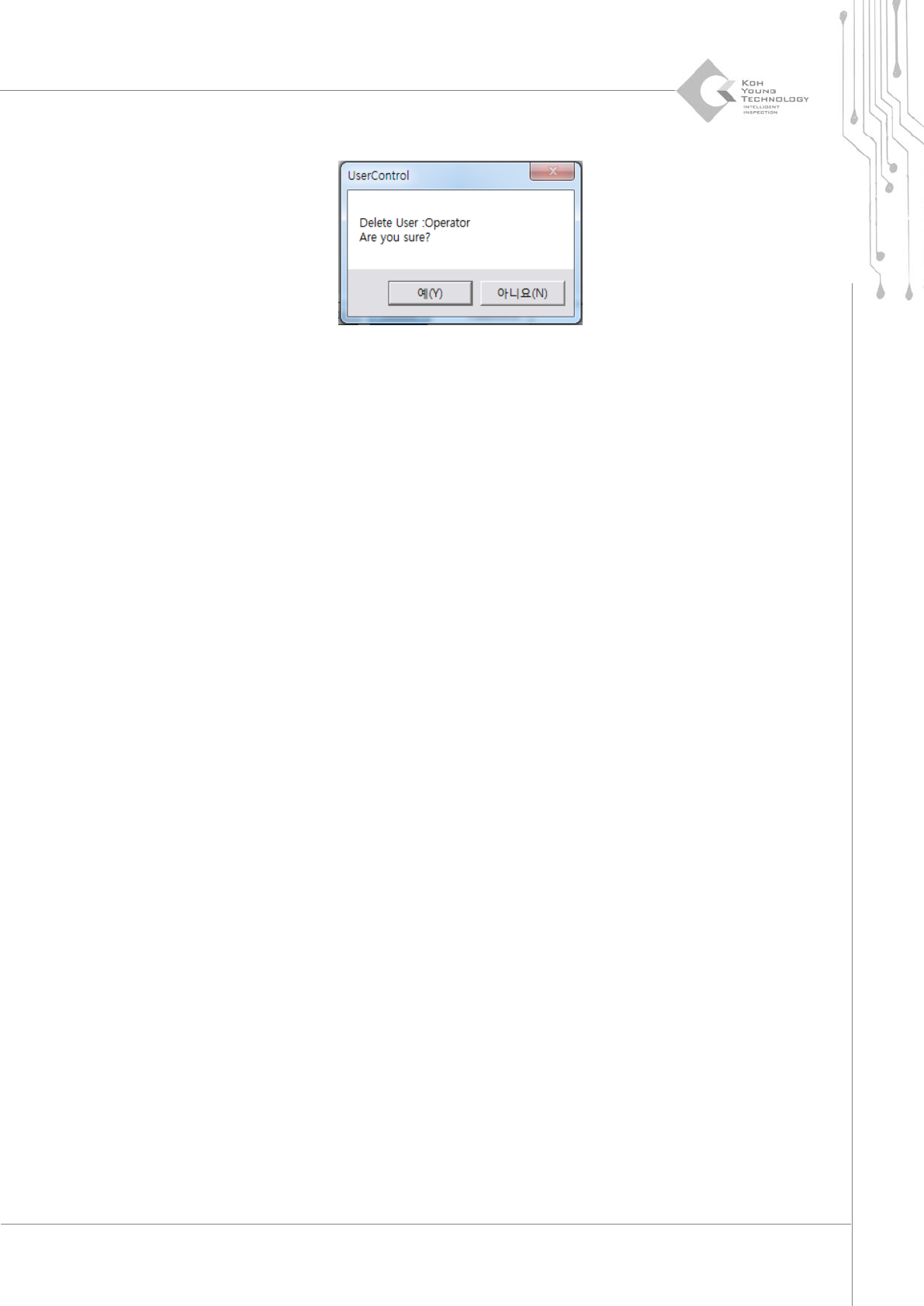

2. 在 UserControl 对话框点击<是（Y）>按键。
64 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
4.2. 载入及编辑JOB文件
本节讲述载入及编辑JOB文件的方法。3D Inspector™完成PCB检测需要JOB文件。
4.2.1. PCB生产数量
执行3D Inspector™，即自动弹出PCB检测数量对话框。在PCB生产数量对话框输入需要载入的PCB
相关信息后点击<OK>按键。

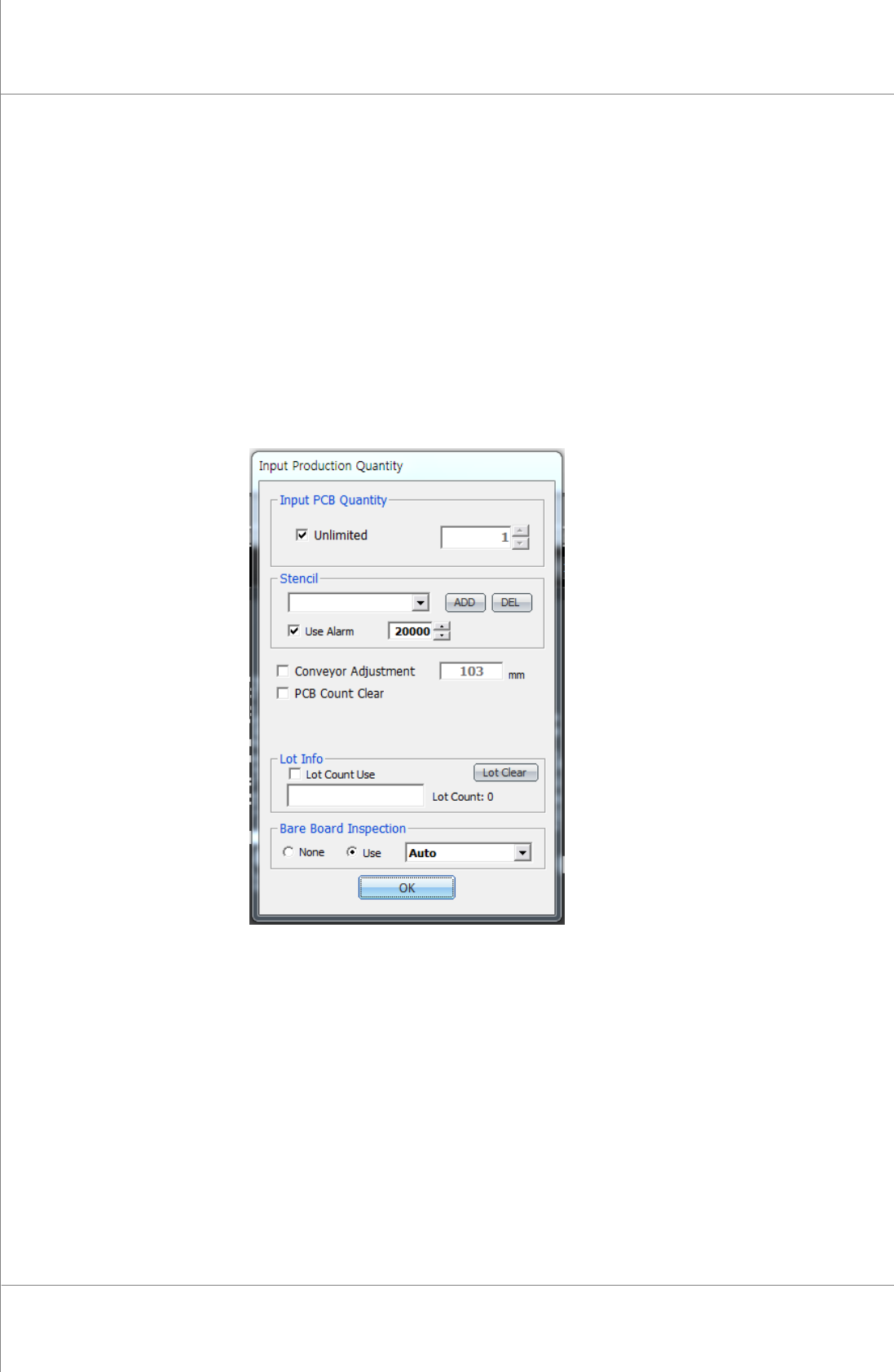

Figure 4-2. PCB生产数量对话框
Programmer’s Manual | 65
4.2.2. 载入JOB文件
如要载入JOB文件，需选择Production菜单的Open。
如果弹出Open File对话框，选择JOB文件后点击<OK>按键。
Item Description
按顺序显示最近文件
Layout变更为List view模式
Layout变更为Preview模式
