Programmer’s Manual | 35
项目 说明
- No：不以另外文件保存时选择（默认设置）
- Defect：希望保存发生不良的FOV影像时选择
（C:\Kohyoung\KY-3030\Vision\Image文件夹）
- All ： 希望保存Fiducial 及 检测Image 时 选择 （ C:\Kohyoung\KY-
3030\Vision\image文件夹）
选择Process:检测使用的Projection
- Left：利用Left Projection影像计算体积或面积、高度等时选择
- Right：利用Right Projection影像计算体积或面积、高度等时选择
- Dual：Left和Right，利用两个Projection影像计算体积或面积、高度等
时选择
- Left2：利用Left2 Projection影像计算体积或面积、高度等时选择
- Right2：Right2 Projection在利用影像计算体积或面积、高度等时选择
- Dual2：Left2和Right2，利用两个Projection影像计算体积或面积、高
度等时选择
- Quad：Left、Right、Left2、Right2、4 个Projection影像计算体积或
面积、高度等时选择
Grating
Direction
可以设置设备安装的格栅角度的项目。
设置扫描的格栅角度，后缀有sine语句为sine格栅，否则为Square格栅。
（注意：不得更改出厂设置。）
Multi Freq.
可以设置能否使用多波长功能的项目。
NO：不使用多波长功能时选择（默认设置）
希望在Use:检测领域求得绝对高度使用Warpage Tracking功能时选择
（注意：安装Z轴电机及多波长格栅的设备中才可使用）
Multi Error
针对检测项目（体积、扭曲、连锡、形状、高度）给定优先顺序进行设
置，根据设置的优先顺序判断不良
MF Range 设置以多波长使用的波长范围的项目
Offset
Coordinate
测量Offset程度时，需要把原点基准从Pad中心移到Pad外围线，在此时使用的
项目。
X + Y -：原点坐标以左侧上端作为默认显示扭曲
36 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
项目 说明
X + Y +：原点坐标以左侧下端作为默认显示扭曲
X – Y –：原点坐标以右侧上端作为默认显示扭曲
X – Y +：原点坐标以右侧下端作为默认显示扭曲
Outline Offset ： 如需计算Pad领域和印刷的锡膏外围端作为基准的扭曲程
度，即选择该项目
Init. Parameters
除System变量（出厂设置）以外，将PCB变量（根据JOB文件更改的变量）更改
为初始值（初始设置）
Note：上述项目为SPI设备的基础数据，需事先做好充足分析后予以修改。
Note：Z-scale是将相位[rad.]值转换为高度[um]值的值。
Programmer’s Manual | 37

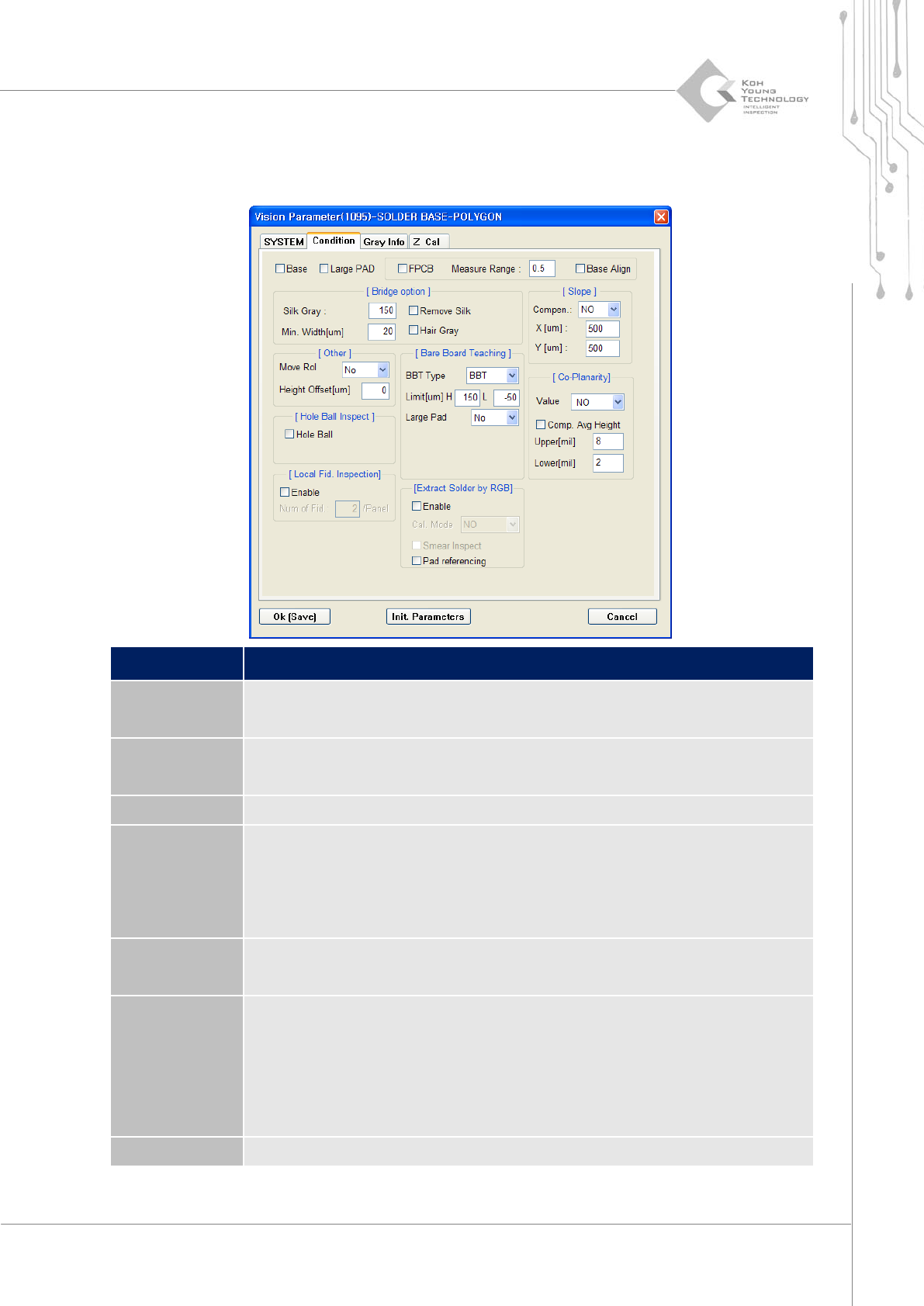

Condition 标签
本节中讲述Condition标签项目。
项目 说明
Base
Base line在ROI中扩展为FOV （ 使用平面方程式 在 FOV 内计算检测领域 的 基准高
度）
FPCB
Flexible PCB情况下，求得Base时如果需要在ROI内进行弯曲倾斜时使用（Flexib
le PCB情况下在检测领域内应用倾斜补偿）
Large PAD 针对2[mm]以上的大Pad，stencil aperture比实际制作更大情况下使用。
Measure Range
更改测量范围进行检测。
0.5（default）：-150 ~ 450[um]
0.1：-30 ~ 570[um]
1：-300 ~ 300[um]
Base Align
安装Quad Probe的设备中检测Flexible PCB时，设置4个Projection的基准高度及
多个地板领域中选择最高领域作为地板进行检测。
Bridge option
Silk Gray：设置的Gray值以上视作Silk将从连锡检测中除外
Remove Silk：设置的Gray值以上视作Silk，测量时除外
Min. Width[um]：连锡最小宽度小于设置值，则判断为非连锡
- Hair Gray：如果在设置的Gray值以下，则视为锡膏按连锡检出（用于如头
发类暗淡颜色物质的连锡时使用）.
Slope Compen.
