4.3. Teaching

This section describes teaching，本节中讲述teaching工作。

Teaching是输入检测相关基准值或默认设置值的工作。在完成Teaching以前需要对teaching有个

准确理解。这里包含的具体工作如下。

 Bare Board teaching

 Multi Vendor teaching

 Bad Mark teaching

 Fiducial teaching

Note：T该工作应由Supervisor完成。

Note：Teaching并非必须的3D Inspector™完成步骤，是为检测准确度的协调共管之一。如果是当前设

备对相关PCB已经优化，立即进行下面完成步骤之输入检测条件步骤。

4.3.1. BARE BOARD TEACHING

Bare Board teaching是预先检测没有印刷锡膏的空PCB（Bare Board）并求得相关高度后，以此

为基准仅导出实际检测时锡膏高度的功能。

Bare Board Teaching向导用以更方便使用该功能的工具。如要使用该功能需按下列顺序操作。

1. 将 Bare Boared 位于 Work Conveyor。

2. 点击 Job Creation 菜单的<BBTW>按键。即弹出 Bare Board Teaching 对话框。

68 | Chapter 4. 3D Inspector

3D Solder Paste Inspection System

KOH YOUNG TECHNOLOGY INC.

3. 在 Bare Board Teaching 对话框点击<Bare Board Teaching>按键后，点击<Next>按键。

4. 输入板的数量和 Vender name 后点击<Next>按键。

5. 点击<Next>按键后开始 Bare Board Teaching。

Programmer’s Manual | 69

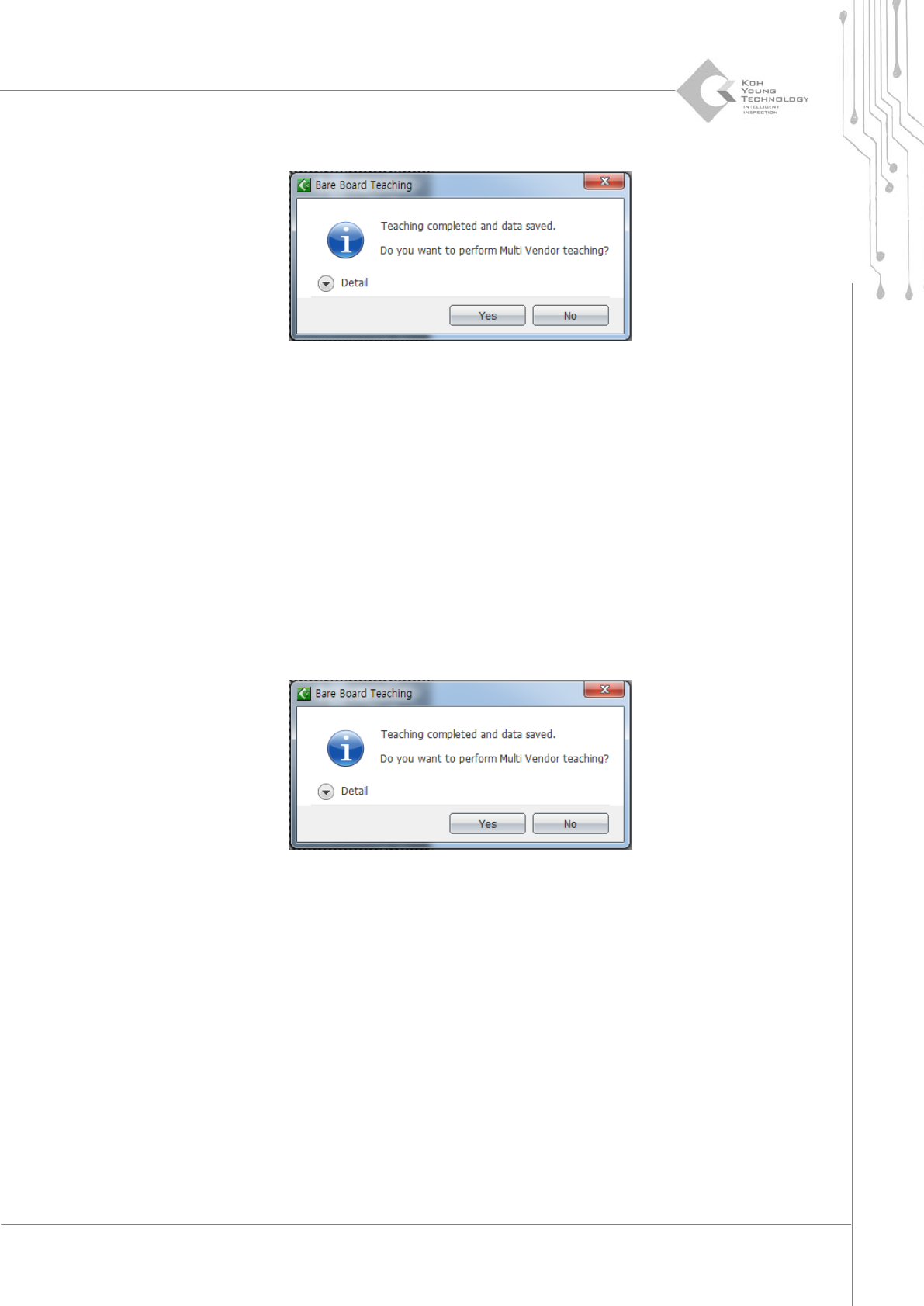

6. 完成检测后，自动弹出如下图所示的对话框。

7. 如要结束 Bard Board Teaching，点击<No>按键。

4.3.2. MULTI-VENDOR TEACHING

Multi vendor teaching是对相同形状的PCB区分BBT（Bare Board Teaching）适用的功能。即使

是相同形状PCB，随着制造商其产品材质可能有所不同，因此可能会产生误差，需要对此进行补

正。

Multi Vendor Teaching向导用以更方便使用该功能的工具。如要使用该功能，需按下列顺序操作

。

1. 如要完成 Multi Vendor Teaching，在下面对话框点击<Yes>按键。
