Pr ogra mmer ’ s Manual | 53 关于上图各领域 见 下表。 项目 说明 不良目录（①） 在该清单中选择 Pad ， PCB view 移到该位置 Pad ID （②） 显示 Pad 位置及 Pad ID 结果信息（③） 显示检测结果 条件信息（④） 显示检测条件 不良图像及 结果（⑤） 在 PCB View 显示所选组件 图像 及结果 双击不良目录可以查看 该 Pad 说明（⑥） 输入对所选 Pa d 的 Co…
52 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
3.5. 不良信息（Defect View）
检测结束后，不良信息标签显示在主界面上，以3D image显示PCB印刷的锡膏状态。
不良目录（①）
Pad ID（②）
结果信息（③）
条件信息（④）
不良图像及结果（⑤）
说明（⑥）
Figure 3-21. Inspection Result Dialog Box
3
5
1
2
4
6
Programmer’s Manual | 53
关于上图各领域见下表。
项目 说明
不良目录（①） 在该清单中选择Pad，PCB view移到该位置
Pad ID（②） 显示Pad位置及Pad ID
结果信息（③） 显示检测结果
条件信息（④） 显示检测条件
不良图像及
结果（⑤）
在PCB View显示所选组件图像及结果
双击不良目录可以查看该Pad
说明（⑥） 输入对所选Pad的Comment
3.5.1. 查看不良图像及PAD
不良图像目录及Pad确认对话框位于主界面下端。
有关上图各领域见下表。
项目 说明
① 针对所选Pad设置Bad或Good
② 可同时选择4个不良图像目录
③ 移到详细信息（Detail View）画面
④ 针对当前PCB选择PASS或NG
1
2
4
1
3
54 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.

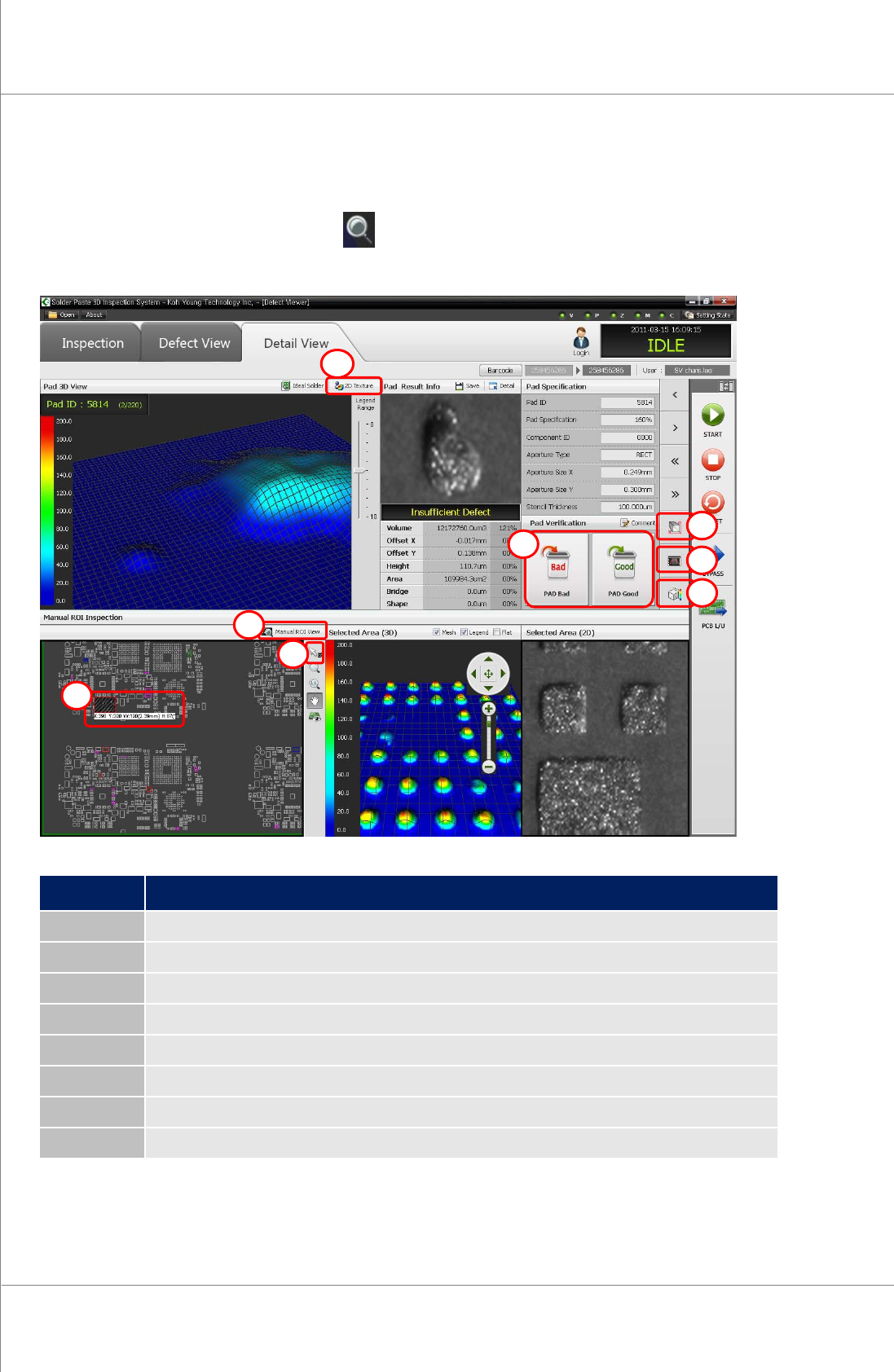

3.6. 详细信息（Detail View）
在Defect View标签点击放大镜形状图标 ，即在主界面显示Detail View标签。在Detail View
标签中可查看更详细的图像及检测结果。
项目 说明
① 2D Texture：在PCB View的3D图像映射2D Texture图像
② 使用前景视图
③ 使用Cross Section功能
④ 使用Pad Ideal View
⑤ 针对所选择Pad，如果设置Bad或Good即移到下一个Defect View
⑥ 手动移动至需要查看Manual ROI View:结果的领域
⑦ 选择Pad时使用
⑧ 拖动需要查看结果的领域
1
6
7
3
2
4
5
8
