Programmer’s Manual | 17
Add Fiducial Tab
Figure 3-8. Fiducial Tool对话框-Add Fid.标签
Fiducial can be added in this tab. When there is no fiducial information in the JOB
file，the temporary fiducial can be assigned in this tab.
Category Description
Select REF. 选择Reference Pad
Move to Center Reference Pad移到画面中心
Set Position 指定Reference Pad位置
Move to Center 光标移到画面中心
Set Position 指定光标位置
ADD Fiducial 增加Fiducial
PCB Jog 移动PCB
XY Jog 移动画面
Note： 有关Teaching过程的详细说明见4.3. Teaching。
18 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
CAM Barcode
激活用以设置CAM Barcode的Teaching工具对话框
Pad.R
激活PAD Referencing工具对话框
FOV Optimized
分析及显示优化的检测Step
针对有关PCB重新演算按照当前设置优化的相机移动路径后，显示在画面上。
X-Search 功能
X-Search功能是以X轴优化相机移动路径的功能。执行X-Search功能的方法如下。
1. 在 KYConfig 对话框选择 Search by X Axis 项目后，运行 3D Inspector™。
2. 选择文件菜单的 FOV Optimize 菜单，激活 Optimize Option 对话框。
3. 选择 X first 项目后点击<Set>按键。
Programmer’s Manual | 19

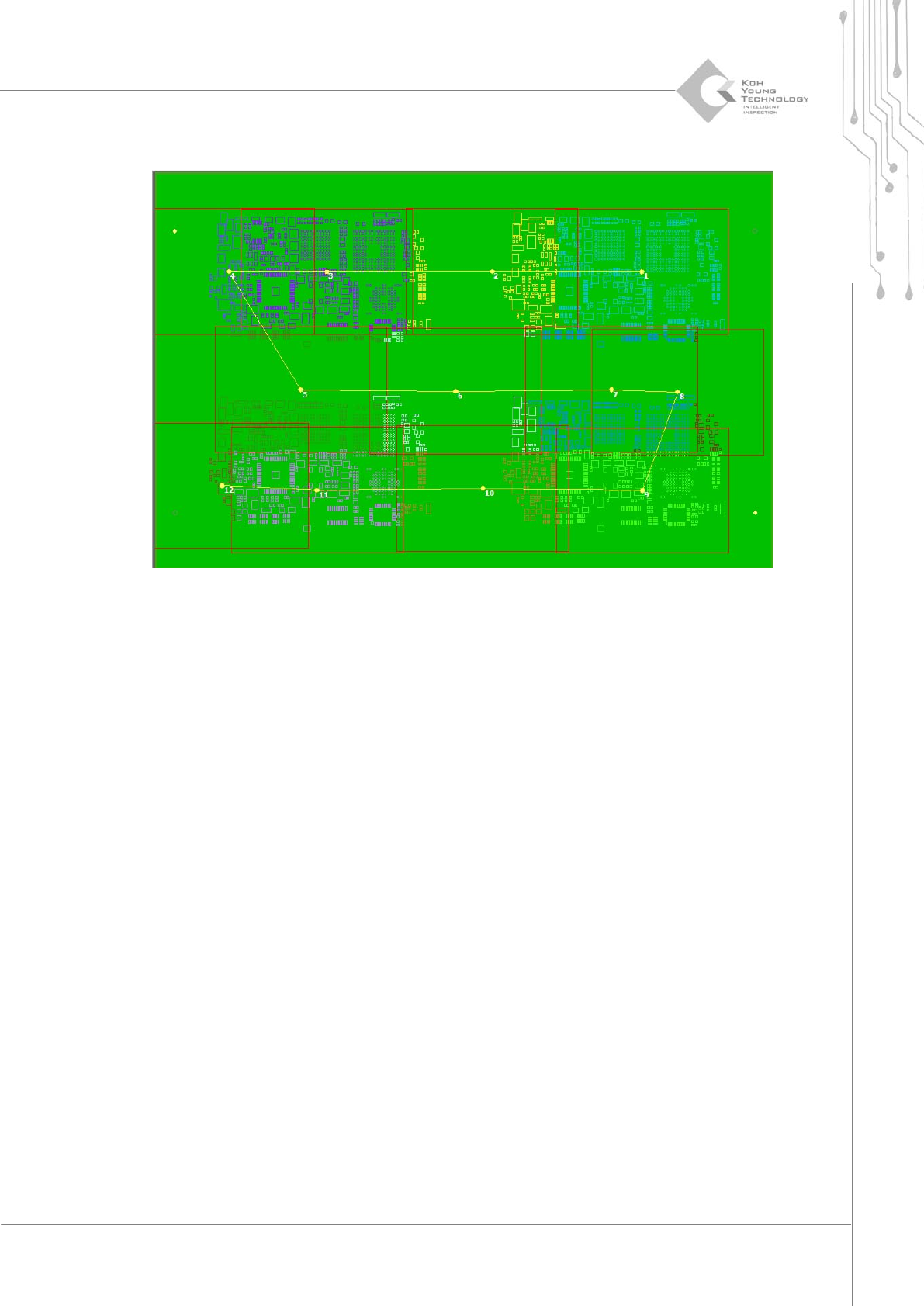

4. 如下图所示，自动将相机移动路径按照 X 轴方向 Search。
