Fiducial 放大功能
Fiducial放大功能是Step Zoom设备识别fiducial时，用以选择多大放大倍率识别fiducial的功能
。
如要使用Fiducial放大功能，需按下列顺序操作。

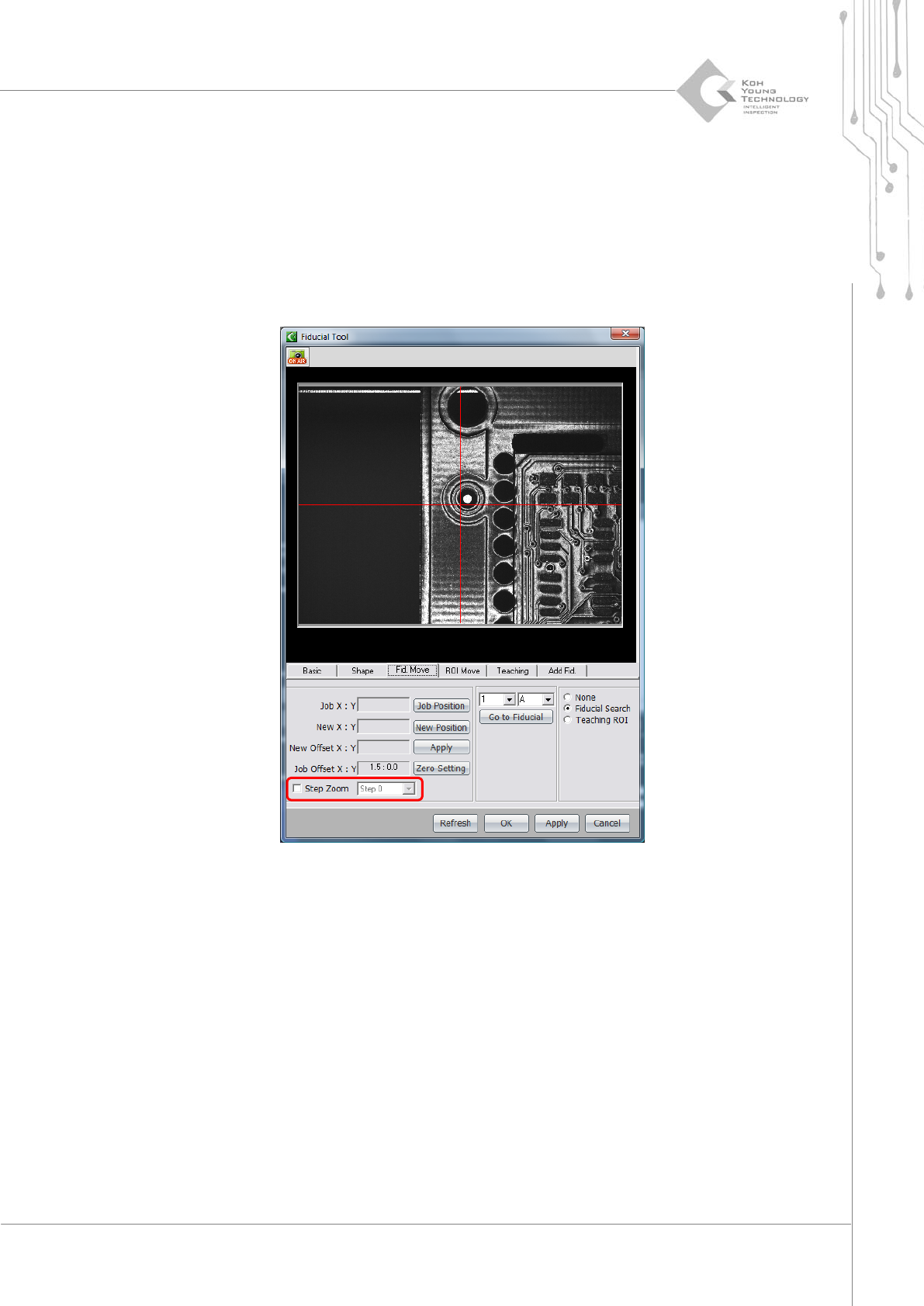

1. 在线状态中选择 Fiducial Tool 对话框 Fiducial Move 标签的 Step Zoom 项目。
2. 选择 Step 后点击<OK>按键。
3. 保存 JOB 文件。
76 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
4.3.4. BAD MARK TEACHING
Bad Mark teaching功能在Array板情况下作为不检测被Marking之array的用途使用。
Note：Array board针对包含Bad Mark的array不进行PCB检测。 在 SPI设备下一个阶段之Mounter中 ，
有时会有array board中特定array不安装部件的情况。因此，SPI设备且无需对Mounter中没有安装部件
的特定array进行PCB检测。
如要Bad Mark teaching，需按下列顺序操作。
1. 点击 Job Creation 菜单的 Bad Mark Teaching。即如下图所示激活 Bad Mark Wizard 对话框。
Programmer’s Manual | 77

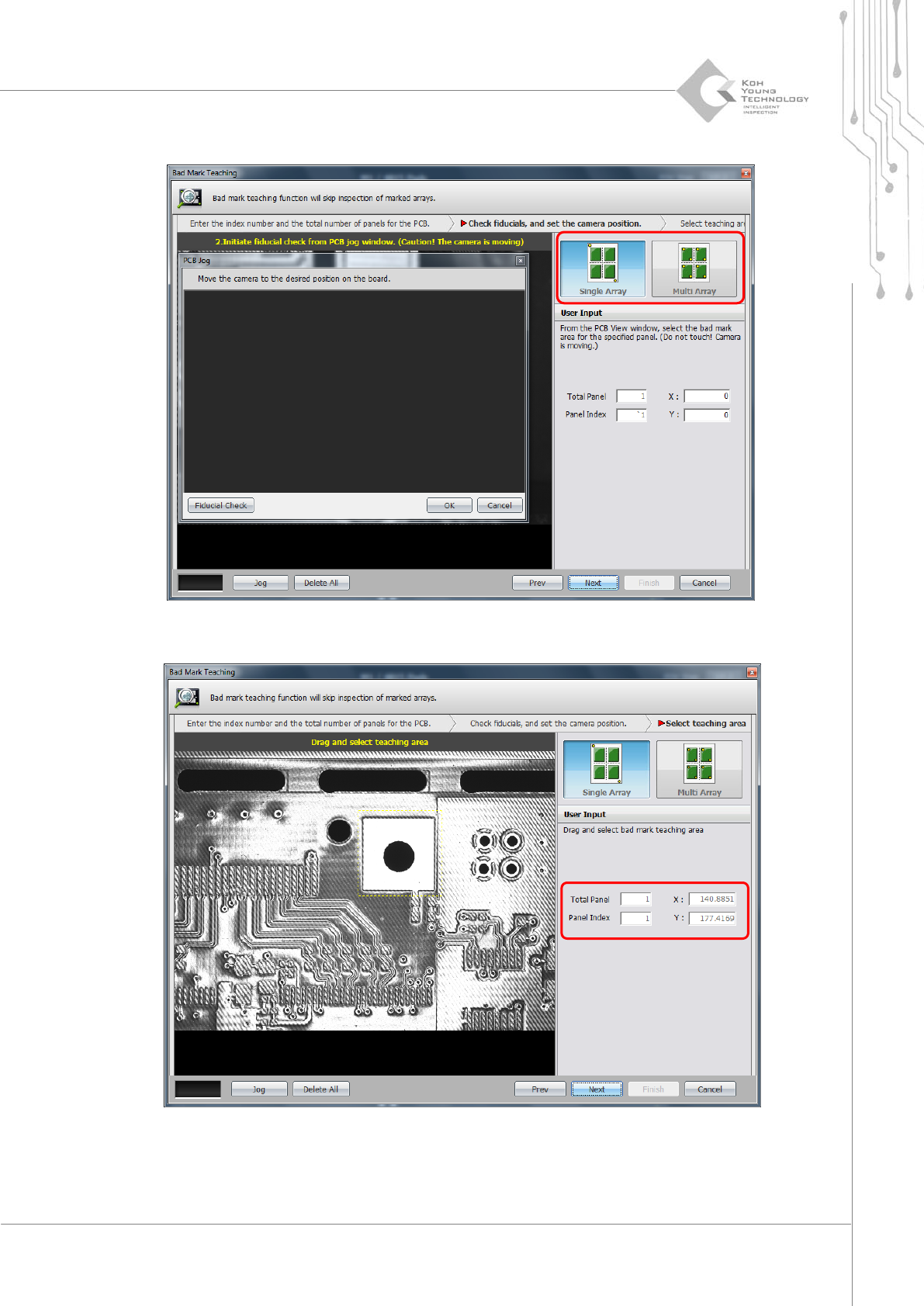

2. 在 Bad Mark Wizard 对话框选择 board 为 Single Array 还是 Multi Array 后，点击<Next>按键。
3. 输入 CEditor™中设置过的 panel 数量后，点击<Next>按键。
