Pr ogra mmer ’ s Manual | 59 4. 3D I NSPECTOR ™ 执行步骤 本章主要讲述 3D Inspecto r™ 的执行步骤 。 3D I nspector™ 的执行步骤如下图所 示由 7 阶段 组成。 F igure 4-1 . 3D IN SPECT OR™ 执行步骤 3D Inspector ™ 是通过在 CEditor™ 中编制的 JOB 文件 完成 PCB 检测 ， 并保存检测结 果 。 P…
58 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
Defect Mode
Yield Mode
PCB State Mode
设置刮刀方向（⑧）
可以查询或设置刮刀（Squeegee） 方向的项目。
Programmer’s Manual | 59
4. 3D INSPECTOR™执行步骤
本章主要讲述3D Inspector™的执行步骤。3D Inspector™的执行步骤如下图所示由7阶段组成。
Figure 4-1. 3D INSPECTOR™执行步骤
3D Inspector™是通过在CEditor™中编制的JOB文件完成PCB检测，并保存检测结果。PCB在PCB检测
中判定不合作，则分析PCB不良类型后通知用户，通过SPC Plus™统计检测结果。
Note：3D Inspector™根据用户权限下垂限制用户访问程序功能。为了编辑3D Inspector™的JOB文件或
完成Teaching等功能，需利用用户选择对话框将用户更改为Supervisor。
设置及变更用户权限
1
载入及编辑JOB文件
2
Teaching – Fiducial
Barcode
Bare Board
Bad Mark
3
检测PCB
5
针对PCB决定PASS / NG
7
确认检测结果
- 针对所选Pad的Detail View
- 针对Pad决定Bad或Good
6
变更检测条件
4
60 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
4.1. 设置及更改用户权限
设置及更改用户权限是使用3D Inspector™
的最基本步骤。该步骤中完成的工作有以下3种。
更改用户
设置用户权限
增加/修改/删除用户
4.1.1. 更改用户
如需更改3D Inspector™的用户，需按下列顺序操作。

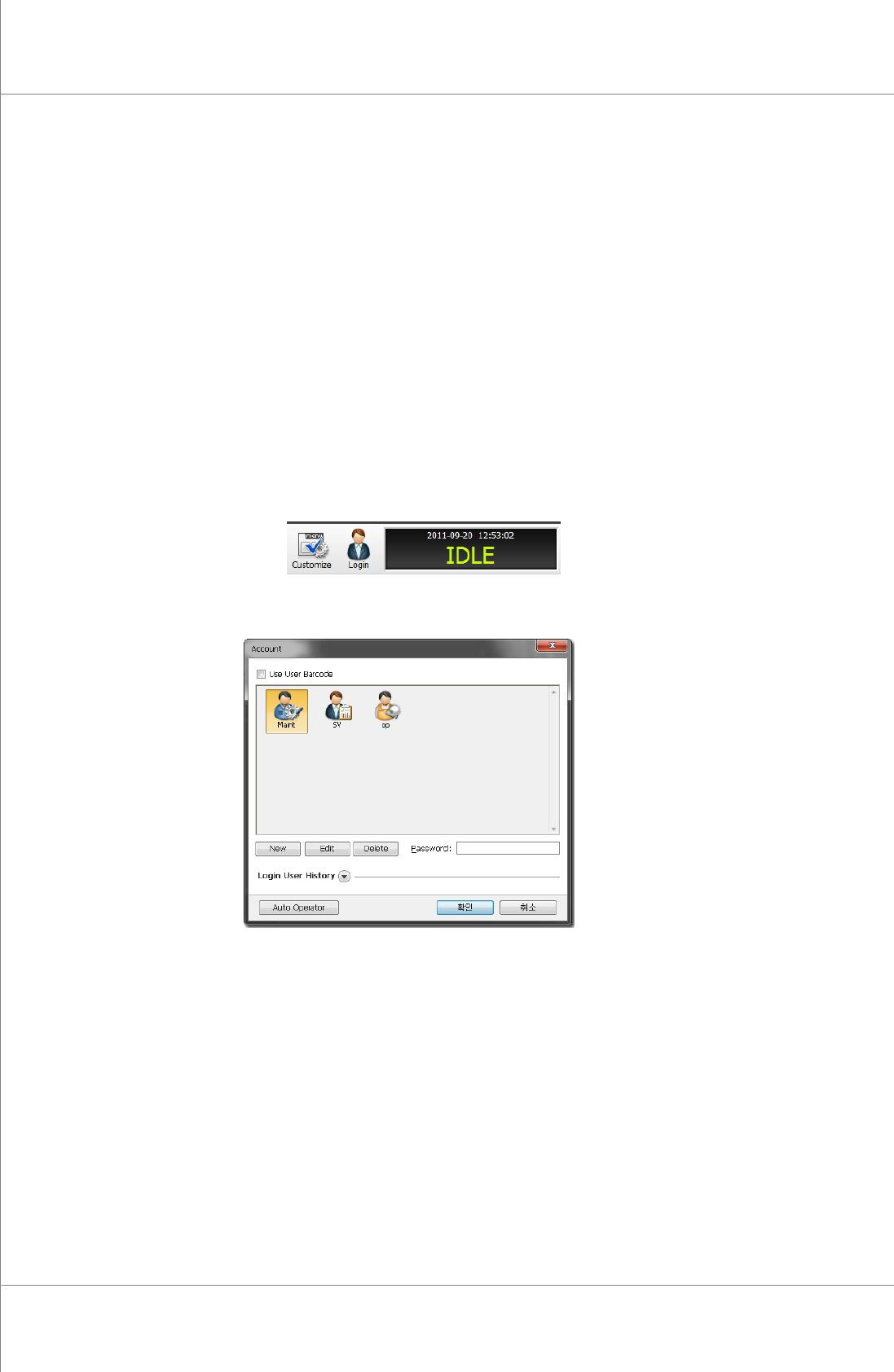

1. 点击主界面右侧上端的 Login 菜单。即弹出 User Level 对话框。
2. 选择需要登录的用户。
3. 在下面输入栏内输入密码后点击<OK>按键。
