32 | Chapter 4. 3D Inspector 3D Sold er Paste Inspect ion Sy stem K OH Y OUNG T ECHNOLOG Y I NC . 安全 - 检测类型 Figure 3- 16 . Settings 对话框 – 检测类型 Category Descriptio n All Good 所有结果按 Good 显示 Fiducial S kip 设置是否省略 Fiducial 检…
Programmer’s Manual | 31
条形码- 条形码
Figure 3-15. Settings对话框 – 条形码
Category Description
Inspection
Style
Pre Barcode：PCB在输入阶段待机至条形码被读取为止
No Pass Barcode：读取不了条形码时，激活Error对话框
Reset Barcode：点击Reset，删除条形码信息
Use Inline Array Mode：Array PCB中按各array贴有条形码时使用（此类
情况下贴有几个条形码需输入数字）
Use Master Barcode for Multi Panel：Array PCB只有一个条形码时，可以
按各个array分配条形码
Printer Selection：选择识别哪个打印机的SMEMA信号
Filtering
Option
Ignore：如果登记的字符串包含在条形码中，则忽略该条形码本身（用于
一个PCB上有多种类无需读取的条形码时使用
Ex） 已设置ACB、条形码为12ABC45时不读取
Cut：出现登记的字符串时，从条形码中删除该字符串
Ex）已设置ACB、条形码为12ABC45时，设备按1245接收
Option
Barcode：Reverse array：逆向设置条形码识别顺序
（ ） No of Barcode：设置每一个PCB读取的条形码数量
Barcode – Must have list：登记在该清单的含有特定字符的条形码忽略
32 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
安全-检测类型

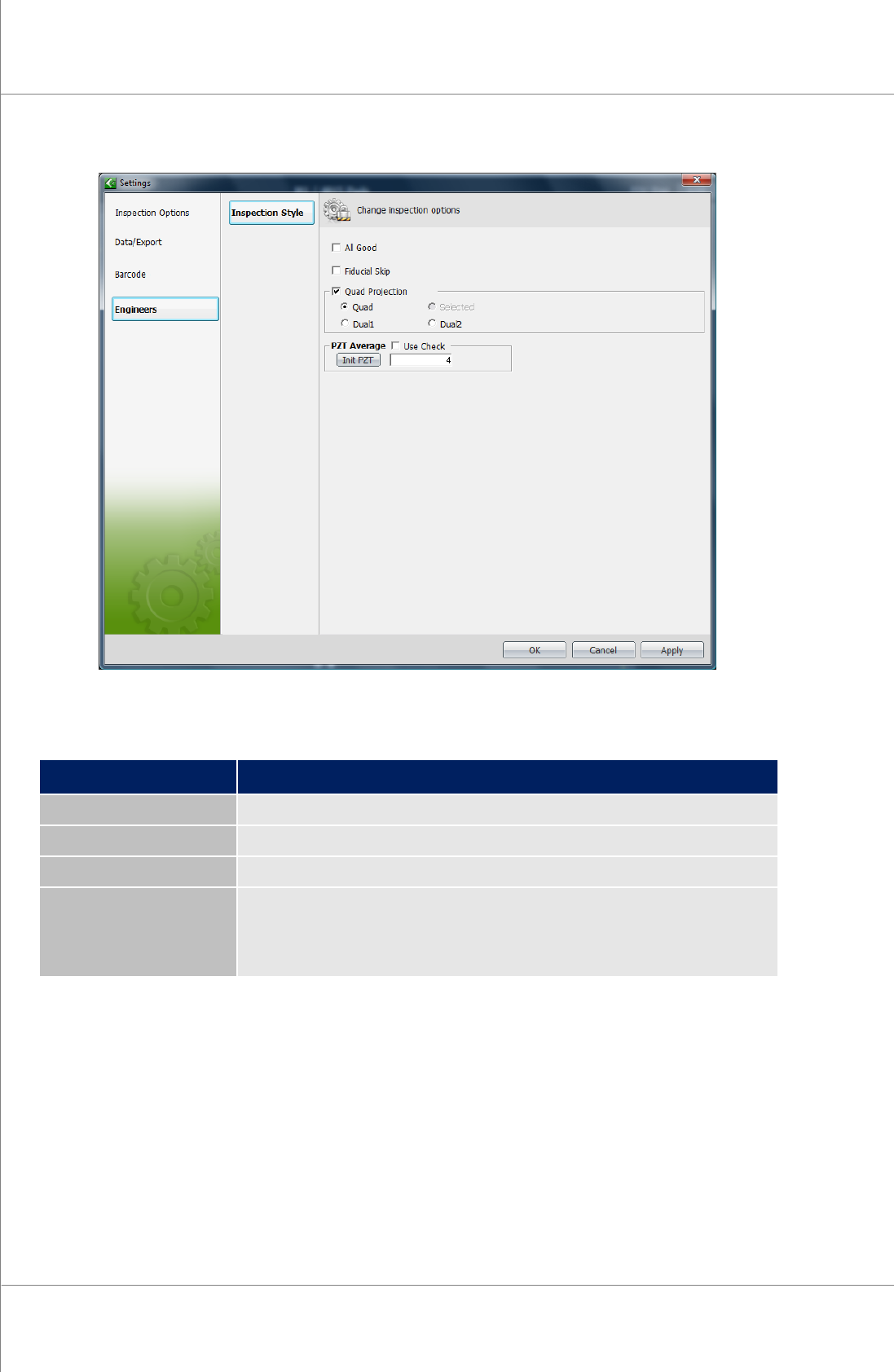

Figure 3-16. Settings对话框 –检测类型
Category Description
All Good 所有结果按Good显示
Fiducial Skip 设置是否省略Fiducial检测
Quad Projection Quad Projection设备时选择
PZT Average
Use Check：查看PZT的异常动作
Init PZT：强制初始化PZT
[ ]：PZT图像score值的允许误差范围
Programmer’s Manual | 33
User Level
生成及删除用户权限等为完成用户权限，激活选择用户对话框
Note：相关具体说明见4.1. 设置及更改用户权限。
Vision Parameter
为了准确检测将通过试验的各种结果值设置为影像参数，提高检测精确度。

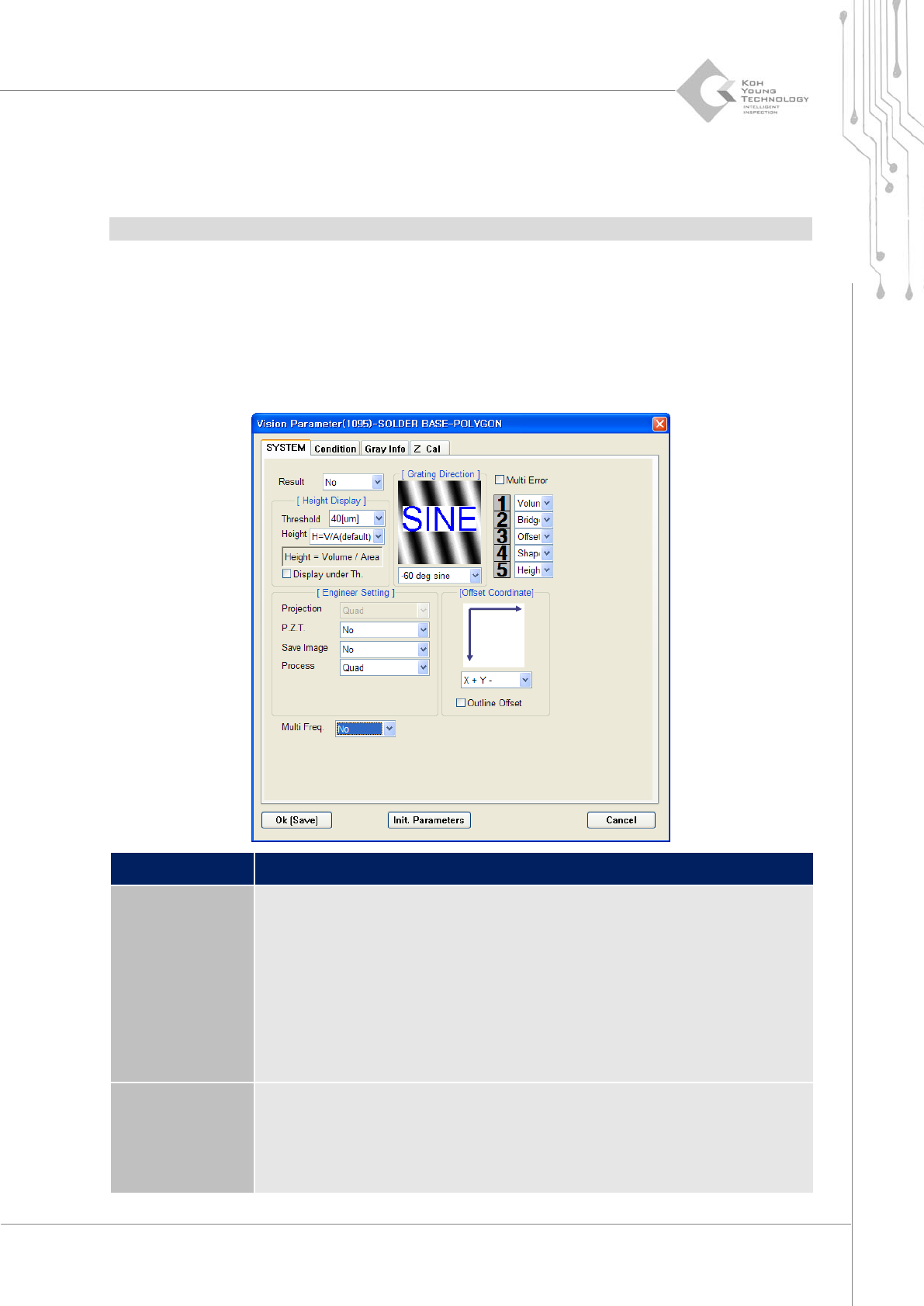

System 标签
本节讲述System标签项目。
项目 说明
Result
针对检测结果保存方式进行设置的项目。
No：不需要保存GRR Tool中使用的检测结果时选择
Result：需要保存GRR Tool中使用的检测结果时选择
- 保存文件名称：Result.txt
- 保存路径：C:/Kohyoung/KY-3030/Vision文件夹
Debug：需要修改错误用文件时选择
- 保存路径：C:/Kohyoung/KY-3030/Vision/Debug文件夹
Height Display
设置对Volume、Height、Area的测量基准的项目。
Threshold ： 设置值 （ 以10、15、20、25、30、35、40、45、50、55、
60[㎛]）以上高度计算测量值（体积、高度、面积、扭曲等）（可根据JOB
文件更改）
