如需更改Fiducial的亮度值和边界值、ROI尺寸，按下列顺序操作即可。
1. 查看 SPI 设备的 Work Conveyor 上有无需操作的 PCB，如果没有 PCB 则在 Work Conveyor 上放置需要操作
的 PCB。
2. 点击机械菜单的 JOG，即弹出 JOG 对话框。
3. 点击<Rail Up>按键。
4. 工具菜单中点击 Fiducial 工具菜单，即弹出上图所示 Fiducial Tool 对话框。
5. 选择 Array 编号或 A 或 B 后，点击<Go to Fiducial>按键。即如上图所示自动显示该 fiducial 图像。
6. 调整 Fiducial Upper LED Brightness 或 Fiducial Threshold 的值，使 fiducial 更清晰。同时还可以
调整 Fiducial ROI Size。
7. 点击<Apply>按键后点击<OK>按键保存在 JOB 文件上。
Programmer’s Manual | 13
Shape Tab
Figure 3-4. Fiducial Tool0对话框- Shape标签
Category Description
Shape 设置Fiducial形状信息
w1、w2
设置特定Fiducial的大小
十字型和菱形以外形状，w1、w2的输入栏失活
, 의 의미
a1、a2 特殊形态fiducial情况下输入栏被激活
Test 检测所选fiducial是否被正确识别
Note ： 形状信息以“???_???” 标记， 前面“???” 指形状、后面的“???” 指颜色。例如>
CIRCLE_WHITE：白色圆形/CROSS_BLACK：黑色十字形
Note：如果选择了KYConfig中的Global Fiducial项目，忽略Shape及大小设置。
14 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
Fiducial Move Tab

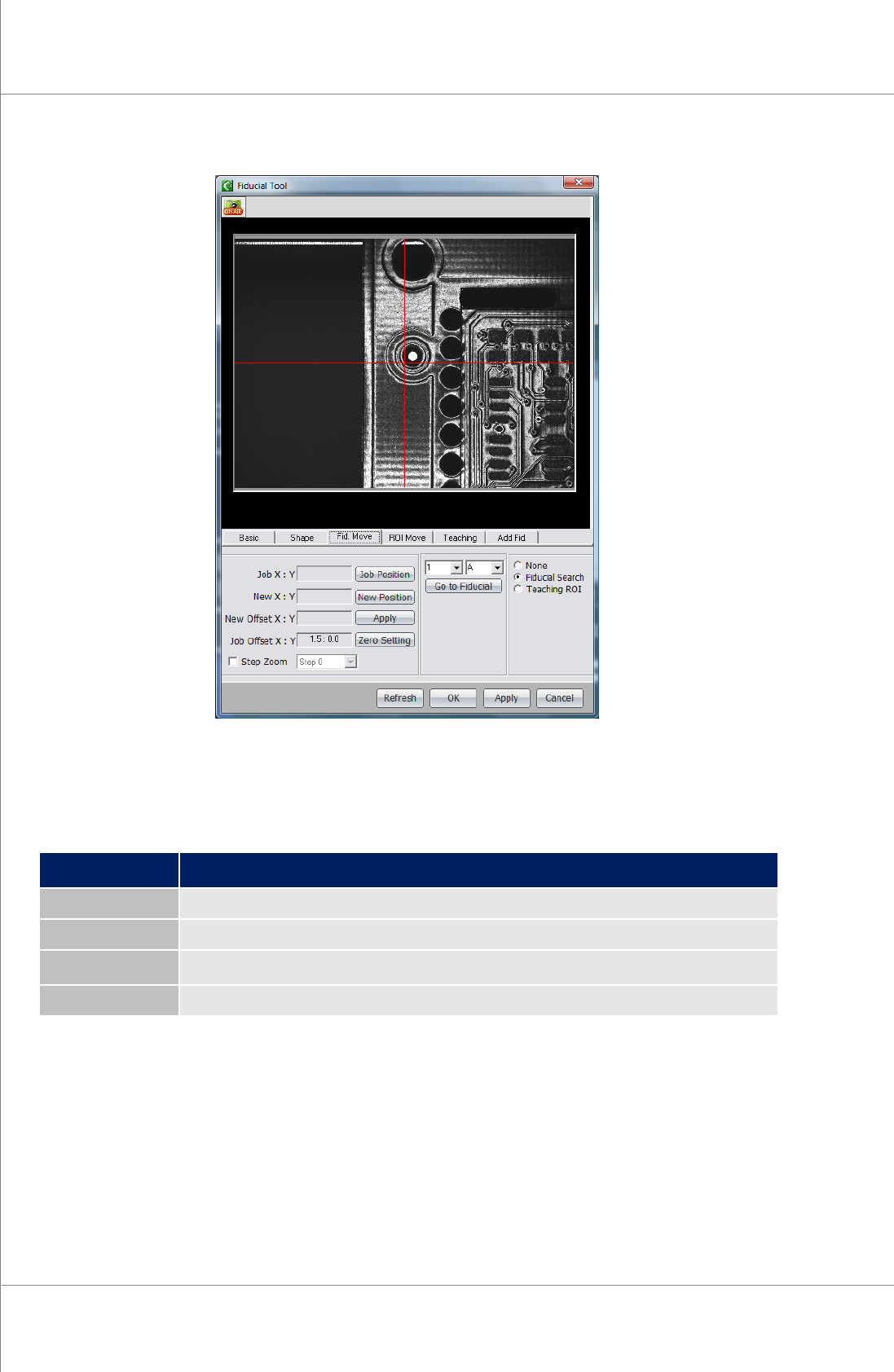

Figure 3-5. Fiducial Tool对话框 - Fiducial Move标签
Fiducial坐标不符时使用的标签 ， 提供fiducial位置移动及设置 复位、保存 、 自动初始化功能
等。
Category Description
Job Position 移到当前fiducial位置
New Position 设置新的fiducial位置
Apply 保存已设置fiducial位置
Zero Setting 初始化fiducial设置
如要使用该标签，需按下列顺序操作。
1. 点击工具菜单或 Fiducia 工具菜单。即弹出 Fiducial Tool 对话框。
2. 点击<Go to Fiducial>按键。
3. 点击<Job Position>按键。即可激活 JOG 对话框。
4. 利用 JOG 将 fiducial 位置对准到位于 Fiducial Tool 对话框中央的 Live Screen 坐标中心上。
5. fiducial 位置设置在 Live Screen 的坐标中心，点击<New Position>按键后再点击<Apply>按键。
6. 点击<OK>按键。
