项目 说明
Height：选择求得代表高度的方法
- H=V/A（default）：体积分成面积后求得锡膏印刷的平均高度的方法
- Range（%） Detail：显示设置范围内的平均高度
ex）以10%和50%设置时，红色区间成为平均高度
- 在Peak2Peak检测领域中利用高度的直方图，在基准领域中最多的高度部
分和在锡膏印刷领域最多的高度部分之间距离差异按高度计算
Display Under Th.：如需计算显示设置的Height threshold值以下高度，
则选择该项目
Engineer Setting
（ Factory
Setting）
可以设置光学系相关内容的项目。
Projection：选择符合用户设备的光学系设置
（注意：不得更改初始设置）
- Single：3030-F model（最初模型）时选择
- Dual：Dual Projection设备时选择
- Rotation：特殊参数（VAL+ model），Rotation head时选择
- Step：Step Zoom设备时选择
- Quad：Quad Projection设备时选择
PZT：设置光学系时，显示PZT移送量
- No：不显示PZT值时选择（默认设置）
- Message：需要显示PTZ相关信息（focus、PZT移送量、modulation等）
时选择
用以设置检测Save Image时使用的图像是否保存的项目
Y Axis number of height
Base peak point
Solder peak point
X Axis solder height
Average solder height
Programmer’s Manual | 35
项目 说明
- No：不以另外文件保存时选择（默认设置）
- Defect：希望保存发生不良的FOV影像时选择
（C:\Kohyoung\KY-3030\Vision\Image文件夹）
- All ： 希望保存Fiducial 及 检测Image 时 选择 （ C:\Kohyoung\KY-
3030\Vision\image文件夹）
选择Process:检测使用的Projection
- Left：利用Left Projection影像计算体积或面积、高度等时选择
- Right：利用Right Projection影像计算体积或面积、高度等时选择
- Dual：Left和Right，利用两个Projection影像计算体积或面积、高度等
时选择
- Left2：利用Left2 Projection影像计算体积或面积、高度等时选择
- Right2：Right2 Projection在利用影像计算体积或面积、高度等时选择
- Dual2：Left2和Right2，利用两个Projection影像计算体积或面积、高
度等时选择
- Quad：Left、Right、Left2、Right2、4 个Projection影像计算体积或
面积、高度等时选择
Grating
Direction
可以设置设备安装的格栅角度的项目。
设置扫描的格栅角度，后缀有sine语句为sine格栅，否则为Square格栅。
（注意：不得更改出厂设置。）
Multi Freq.
可以设置能否使用多波长功能的项目。
NO：不使用多波长功能时选择（默认设置）
希望在Use:检测领域求得绝对高度使用Warpage Tracking功能时选择
（注意：安装Z轴电机及多波长格栅的设备中才可使用）
Multi Error
针对检测项目（体积、扭曲、连锡、形状、高度）给定优先顺序进行设
置，根据设置的优先顺序判断不良
MF Range 设置以多波长使用的波长范围的项目
Offset
Coordinate
测量Offset程度时，需要把原点基准从Pad中心移到Pad外围线，在此时使用的
项目。

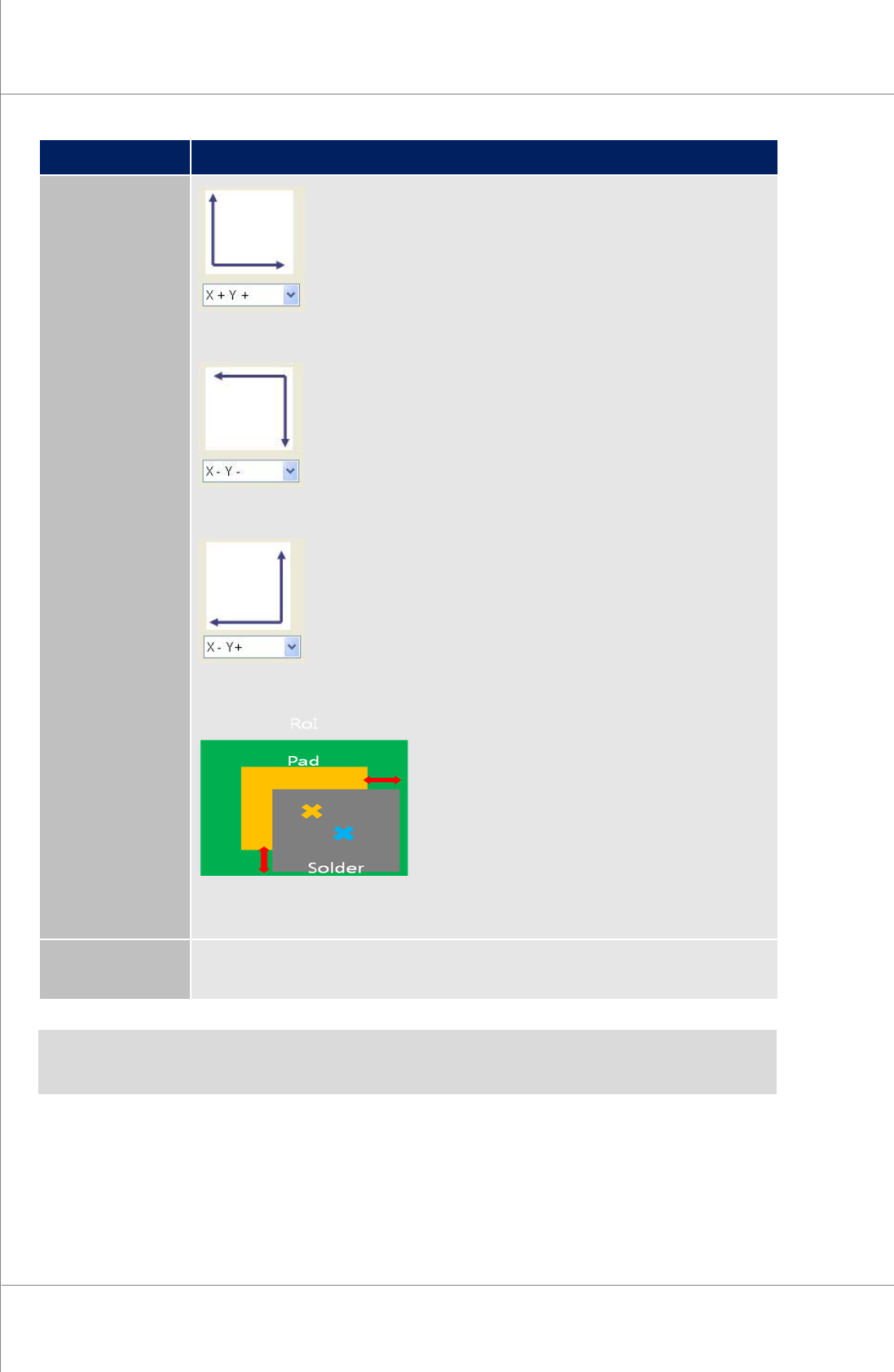

X + Y -：原点坐标以左侧上端作为默认显示扭曲
36 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
项目 说明
X + Y +：原点坐标以左侧下端作为默认显示扭曲
X – Y –：原点坐标以右侧上端作为默认显示扭曲
X – Y +：原点坐标以右侧下端作为默认显示扭曲
Outline Offset ： 如需计算Pad领域和印刷的锡膏外围端作为基准的扭曲程
度，即选择该项目
Init. Parameters
除System变量（出厂设置）以外，将PCB变量（根据JOB文件更改的变量）更改
为初始值（初始设置）
Note：上述项目为SPI设备的基础数据，需事先做好充足分析后予以修改。
Note：Z-scale是将相位[rad.]值转换为高度[um]值的值。
