Programmer’s Manual | 21

3.1.4. SETTING

本菜单功能如下。

Inspection

指定3D Inspector™的普通设置（保存检测方式、用户权限、检测结果等）。

配置选择–检测选项

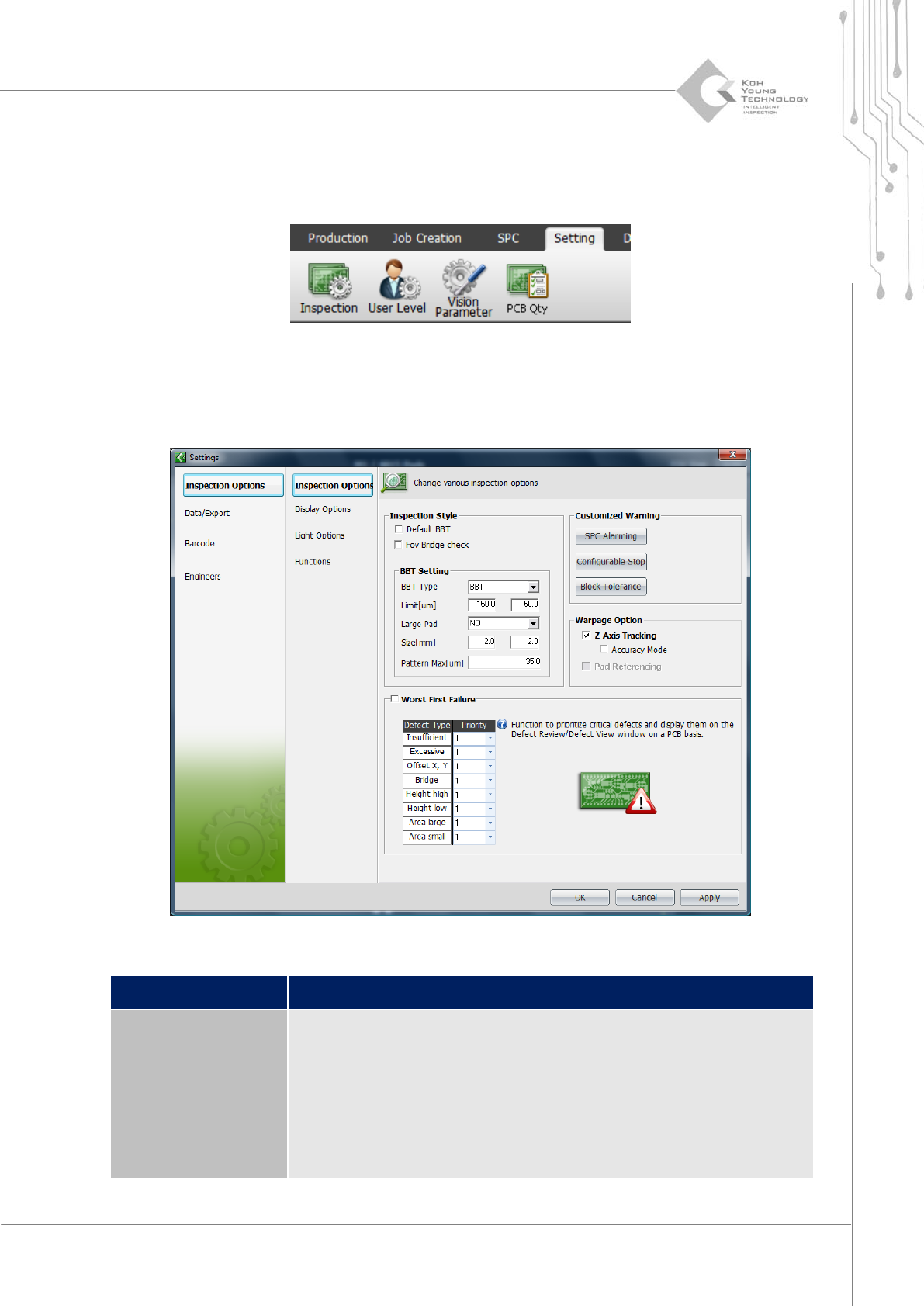

Figure 3-9. Settings对话框–检测选择

项目说明

Inspection Styleqhrh

 Default BBT（Bare Board Teaching）：使用Multi Vendor BBT时如

果发生Vendor识别错误，则按基本BBT值设置使用

 Fov Bridge check：检测FOV和FOV之间发生的Bridge不良

 BBT Type

- BBT（ Bare Board Teaching）:利用检测的Pad平均高度求得准确体

积的方法

22 | Chapter 4. 3D Inspector

3D Solder Paste Inspection System

KOH YOUNG TECHNOLOGY INC.

项目说明

 Limit[um]

- H ：给定最大高度限制后应用（如果在设置值以上，则按设置值调

整）

- L：给定最小高度限制后检测（如果在设置值以下，则按设置值调

整）

 Large Pad

- No：不使用相关功能

- Yes：Pad大小较大情况下不适用BBT

X [um]：设置Pad应用X方向的限制值

Y [um]：设置Pad应用Y方向的限制值

- PBBT（Pattern Bare Board Teaching）：Pad周边的Pattern高度高

于Pad领域的形状板，或HALS板同时又是Fine Pitch QFP时使用

Pattern Max[um]：设置Pattern的最高高度

- GBBT（Geometry Bare Board Teaching）：保存并检测ROI内Bare

Board形状（Geometry）信息时，考虑该形状求得准确体积的方法

Customized Warning

 SPC Alarming：激活SPC Alarming setting对话框

 Configurable Stop：激活Configurable Stop setting对话框

 Block Tolerance：激活Block Tolerance setting对话框

Warpage Option

 Z-Axis Tracking：使用Z-Axis Tracking功能

 Pad Referencing：使用Pad Referencing功能

Worst First Failure

针对不良锡膏给定优先顺序，在反复发生不良时根据顺序显示在Defect vi

ewer上

Programmer’s Manual | 23

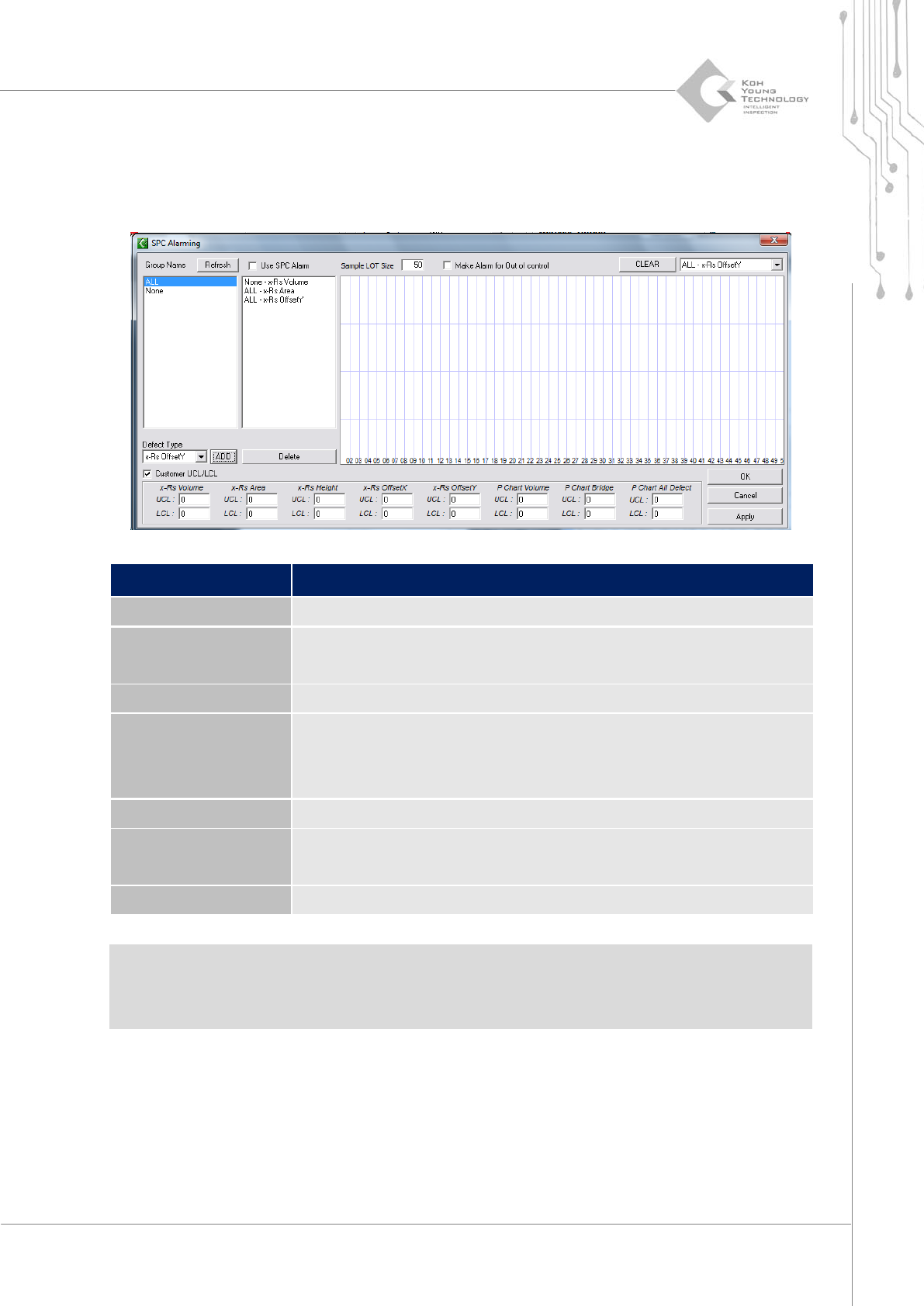

SPC Alarming

SPC Alarming菜单提供生产条件中针对整体PCB或所需特定部件因质量变动发生异常时予以警告的

功能。

Category Description

Use SPC Alarm 设置是否使用SPC报警功能

Group Name

显示其在ALL、或Edit PCB或CEditor™中设置的Group名称

如果设置Group，则只对所需Pad使用SPC Alarming功能

ADD 利用Defect Type中选择的控制图条件增加检测项目

Defect Type

选择检测SPC报警的条件

- x-Rs控制图：设置Volume、Height、Offset X、Offset Y

- P控制图：设置Volume、Bridging、All Defect不良

Sample Lot Size 从最后检测的结果起，按照设置的数量计算值

Make Alarm for Out of

Control

测量值如果超出LCL、UCL即设备停止运行并发出报警音

与发出报警音同时激活下列报警对话框

CLEAR 初始化所选图表的测量值

Note：SPC Alarming功能中设置的信息将按JOB文件单位管理，如果更改JOB文件，需重新设置使其符合

相关JOB文件。载入没有设置的其它JOB文件，工作中的设置数据不被保存，

Note：有关x-Rs控制图、P控制图的具体内容见Chapter 4的5. 3D Inspector™ 附件。
