Programmer’s Manual | 29
数据/输出 -保存
Figure 3-13. Settings对话框 – 保存
Category Description
Result data
不保存Do Not Save:结果数据
Auto delete data files：经过一定时间后自动删除数据
Data Save Option：在保存选项中选择其一
3D Save option
Save All Pad：所有Pad按3D Image保存（但，选择该功能后，不
久即会占满硬盘容量，需提前查看硬盘容量。此时，按FOV单位保
存，因此不会生成3D文件。）
Do Not Save：不保存3D Image
Save All Failed Pads：对所有不良均按3D Image保存
Failed Pads Of（ ）：每个PCB按指定数量保存不良图像
Group：按Group指定的保存为3D Image
Group&Fail：按Group指定的和不良图像全部保存
Include Warning：保存包括警告的3D Image
Set Point：设置针对SPC Plus™的Real Time功能是否使用3D
30 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
数据/输出- 输出

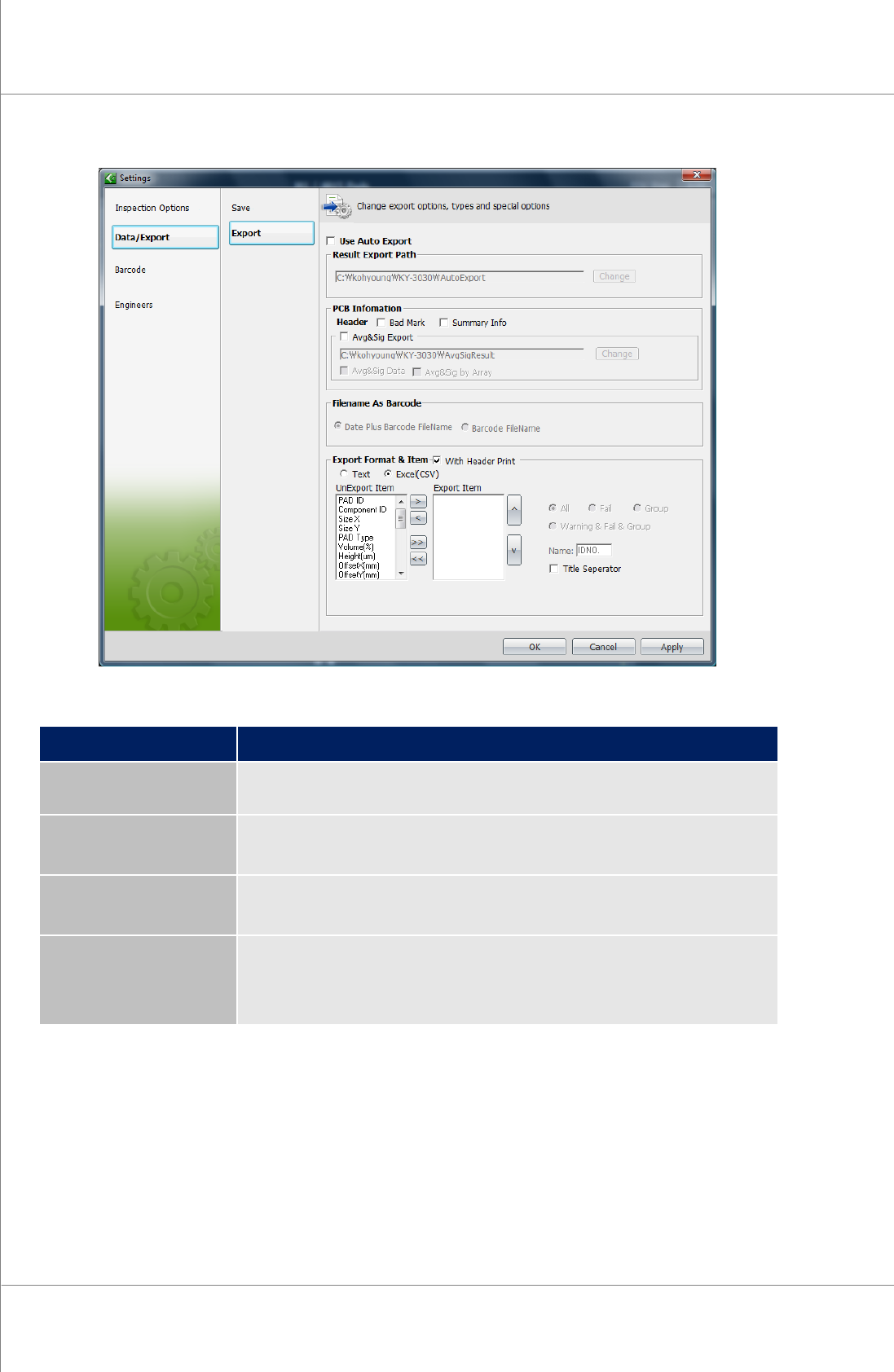

Figure 3-14. Settings对话框 – 输出
Category Description
Use Auto Export 每结束一个PCB检测，以文本形式文件自动生成结果
PCB Information
以Bad Mark或Summary Info设置Header:结果数据的header
Avg&Sig Export：在指定的文件夹保存Average和Sigma值
Filename As Barcode
Date Plus Barcode FileName：以条形码和日期生成文件名
Barcode FileName：文件名按条形码名称相同生成
Export Format & Item
With Header Print：在输出文件中增加header
Text：以*.txt格式输出文件
Excel（CSV）：以*.csv格式输出文件
Programmer’s Manual | 31
条形码- 条形码

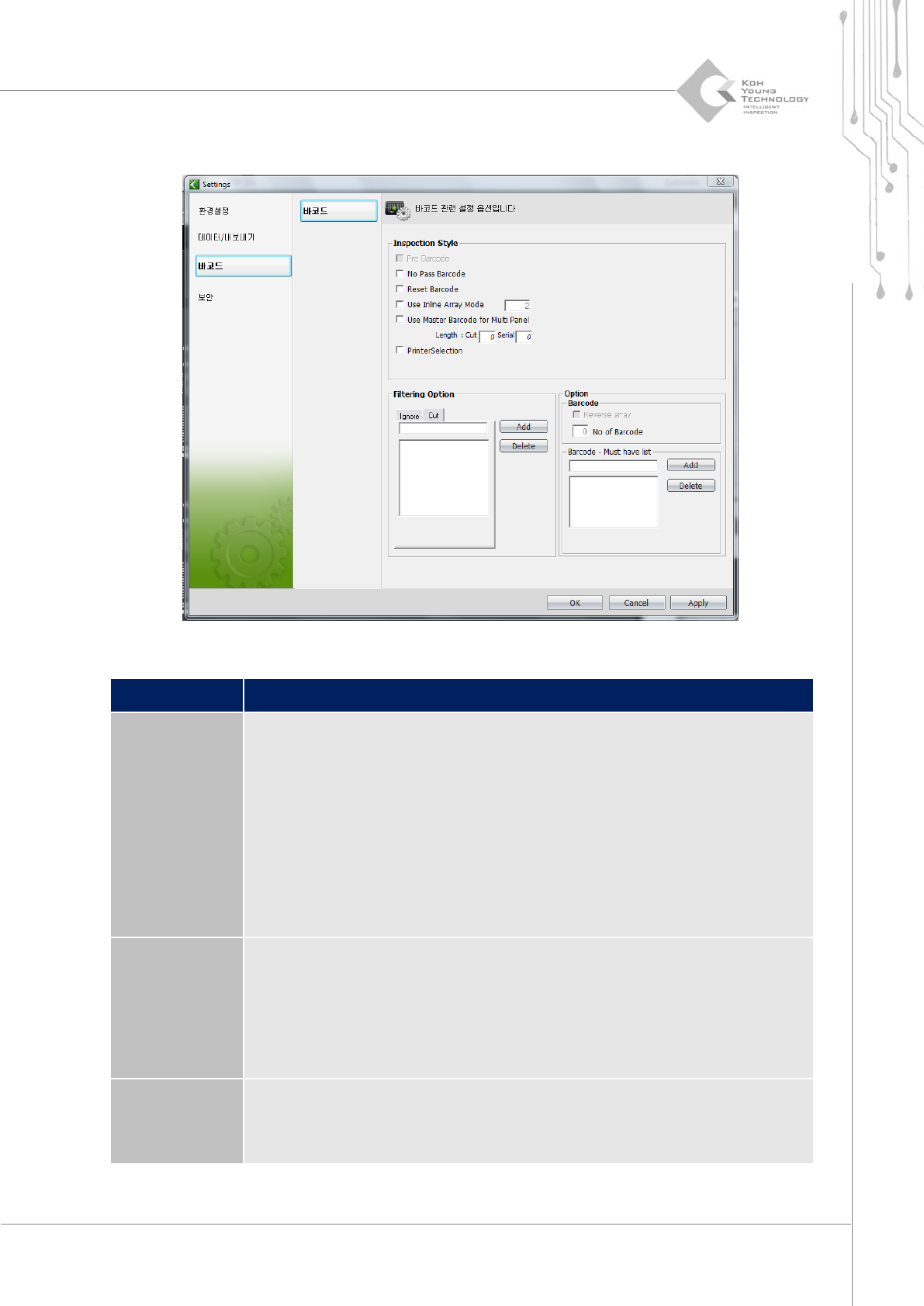

Figure 3-15. Settings对话框 – 条形码
Category Description
Inspection
Style
Pre Barcode：PCB在输入阶段待机至条形码被读取为止
No Pass Barcode：读取不了条形码时，激活Error对话框
Reset Barcode：点击Reset，删除条形码信息
Use Inline Array Mode：Array PCB中按各array贴有条形码时使用（此类
情况下贴有几个条形码需输入数字）
Use Master Barcode for Multi Panel：Array PCB只有一个条形码时，可以
按各个array分配条形码
Printer Selection：选择识别哪个打印机的SMEMA信号
Filtering
Option
Ignore：如果登记的字符串包含在条形码中，则忽略该条形码本身（用于
一个PCB上有多种类无需读取的条形码时使用
Ex） 已设置ACB、条形码为12ABC45时不读取
Cut：出现登记的字符串时，从条形码中删除该字符串
Ex）已设置ACB、条形码为12ABC45时，设备按1245接收
Option
Barcode：Reverse array：逆向设置条形码识别顺序
（ ） No of Barcode：设置每一个PCB读取的条形码数量
Barcode – Must have list：登记在该清单的含有特定字符的条形码忽略
