46 | Chapter 4. 3D Inspector

3D Solder Paste Inspection System

KOH YOUNG TECHNOLOGY INC.

Comm. History

激活Communication History对话框

本节中主要讲述控制SPI设备和查询SPI设备的PC管之间通信信息的方法。

Figure 3-18. Communication Data Dialog Box

项目说明

C 删除通信数据监控内容

R 更新通信数据监控内容

P 暂停通信数据监控

Send 通过机器控制命令查看机器控制是否正常进行

Note：机器控制的命令是在发生系统异常时用以分析异常原因的工具，本手册不提供。

Programmer’s Manual | 47

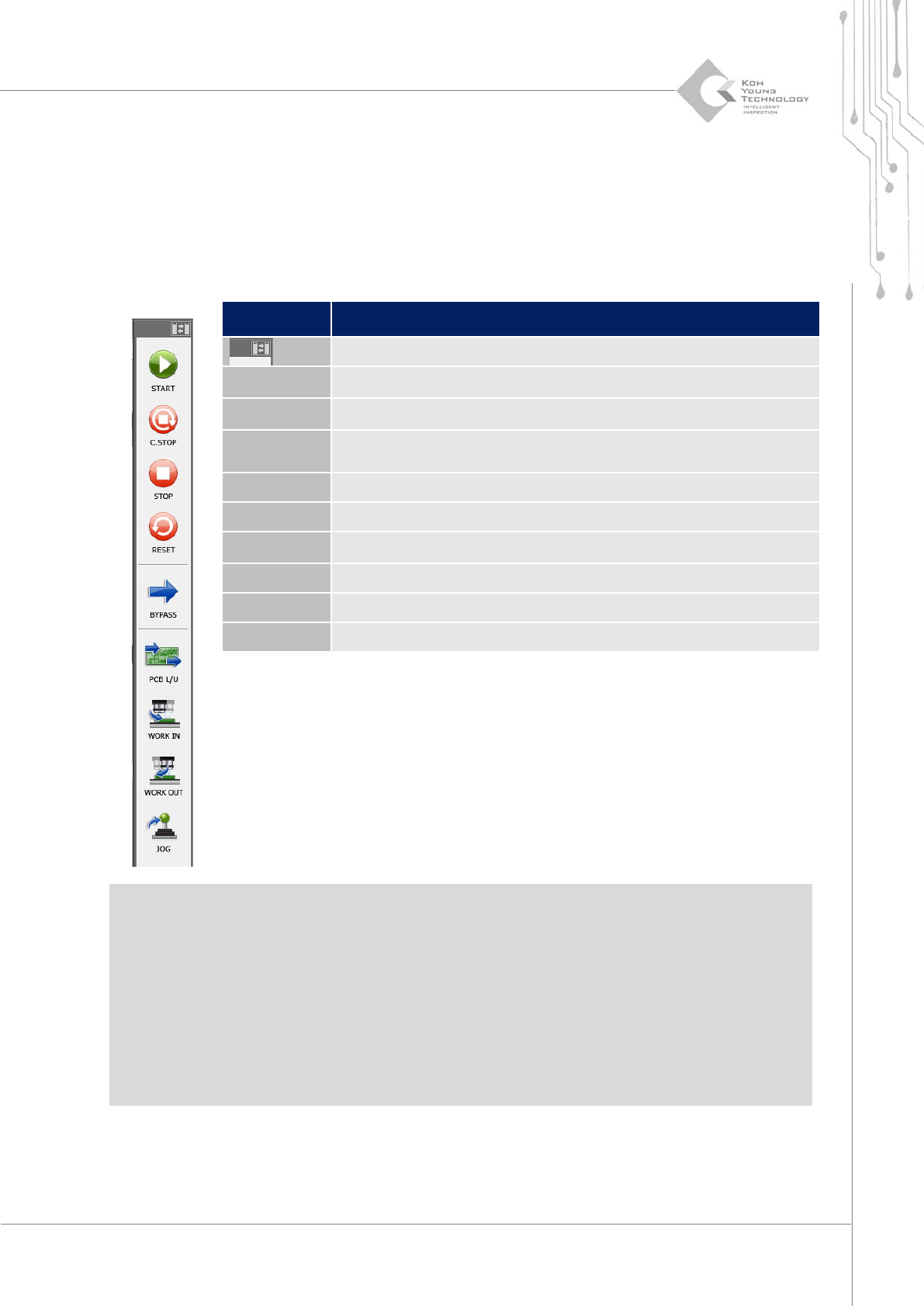

3.2. 执行检测工具栏

执行检测工具栏由执行PCB检测的菜单组成。执行检测工具栏位于3D Inspector™主界面的左侧或

右侧。

项目说明

移动工具栏位置（主界面的左侧或右侧）

开始开始PCB检测

C.停止检测当前检测中的PCB后停止

停止立即停止PCB检测

初始化初始化PCB检测环境

BYPASS 不检测放过当前PCB

PCB L/U 作为PCB检测位置的Work Conveyor中移送PCB

WORK IN Work Conveyor0返回至可检测状态

WORK OUT 移动电机使Work Conveyor能够取出PCB

移动搬运将相机移到特定位置，执行Rail Up/Down

Note：如需手动进行检测，首先应点击初始化进行初始化工作。

Note：上述项目中C.停止和停止其停止时机有所不同。点击C.停止并非立即停止检测，当前检测中的

PCB完成检测后再停止操作。

Note：上述项目中执行C.停止，完成当前PCB检测后，下一个PCB不再检测。

Note：上述项目中点击PCBL/U，如果Work Conveyor中有PCB则将PCB移到Exit Conveyor。如果Work

Conveyor没有PCB，则将Entry Conveyor中的PCB移送到Work Conveyor。

Note：上述项目中OUT在需要亲自查看正在检测PCB或取出测试的PCB时使用。
