Programmer’s Manual | 23
SPC Alarming
SPC Alarming菜单提供生产条件中针对整体PCB或所需特定部件因质量变动发生异常时予以警告的
功能。
Category Description
Use SPC Alarm 设置是否使用SPC报警功能
Group Name
显示其在ALL、或Edit PCB或CEditor™中设置的Group名称
如果设置Group，则只对所需Pad使用SPC Alarming功能
ADD 利用Defect Type中选择的控制图条件增加检测项目
Defect Type
选择检测SPC报警的条件
- x-Rs控制图：设置Volume、Height、Offset X、Offset Y
- P控制图：设置Volume、Bridging、All Defect不良
Sample Lot Size 从最后检测的结果起，按照设置的数量计算值
Make Alarm for Out of
Control
测量值如果超出LCL、UCL即设备停止运行并发出报警音
与发出报警音同时激活下列报警对话框
CLEAR 初始化所选图表的测量值
Note：SPC Alarming功能中设置的信息将按JOB文件单位管理，如果更改JOB文件，需重新设置使其符合
相关JOB文件。载入没有设置的其它JOB文件，工作中的设置数据不被保存，
Note：有关x-Rs控制图、P控制图的具体内容见Chapter 4的5. 3D Inspector™ 附件。
24 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
Configurable Stop
该功能在发生不良情况下，如果不是所选的特定情况则输入不停止设备运行条件。
如需使用Configurable Stop功能，勾选Configurable Stop画面左侧上端的Use Configurable
Stop项目。
Criteria所属项目见下表。
Category Description
Max number of continuous
defects
针对相同Pad如果不良判定连续发生次数在设置的次数以上，则停止设
备运行
Max number of defects for
the last 10 times
从当前到最后10次检测结果中，如果不良发生次数在设置次数以上，
则停止设备运行
Max total
number of
defects in Last
最后检测的PCB不良在设置数量以上，则停止设备运行
Max number of defect
types
针对最后检测的PCB，在清单中选择的不良发生超出设置数量，则停止
设备运行
Programmer’s Manual | 25
Option所属项目见下表。
Category Description
Use NG
决定针对发生不良判定的PCB是否按不良处理的选项，如若已经设置，即使不
属于该条件，不良板按不良处理（NG缓冲和情况下，即使发生NG也不会停止设
备运行，因此针对选择的特定条件希望停止设备运行情况下可以使用）
Include Warning
Defect Count时除了不良以外对Warning Pad也进行处理（但，对
Max number
of defect on one part number和
Max number of defects on one reference
Designator条件除外）
Block Defect View 失活Defect View对话框
Fatal Value项目中设置使设备工作的范围，超出该项目所设置范围，则设备停止运行。
Block Tolerance项目中对Volume或Height、Offset设置条件，在设置的值内含有出错Pad，则自
动PASS。

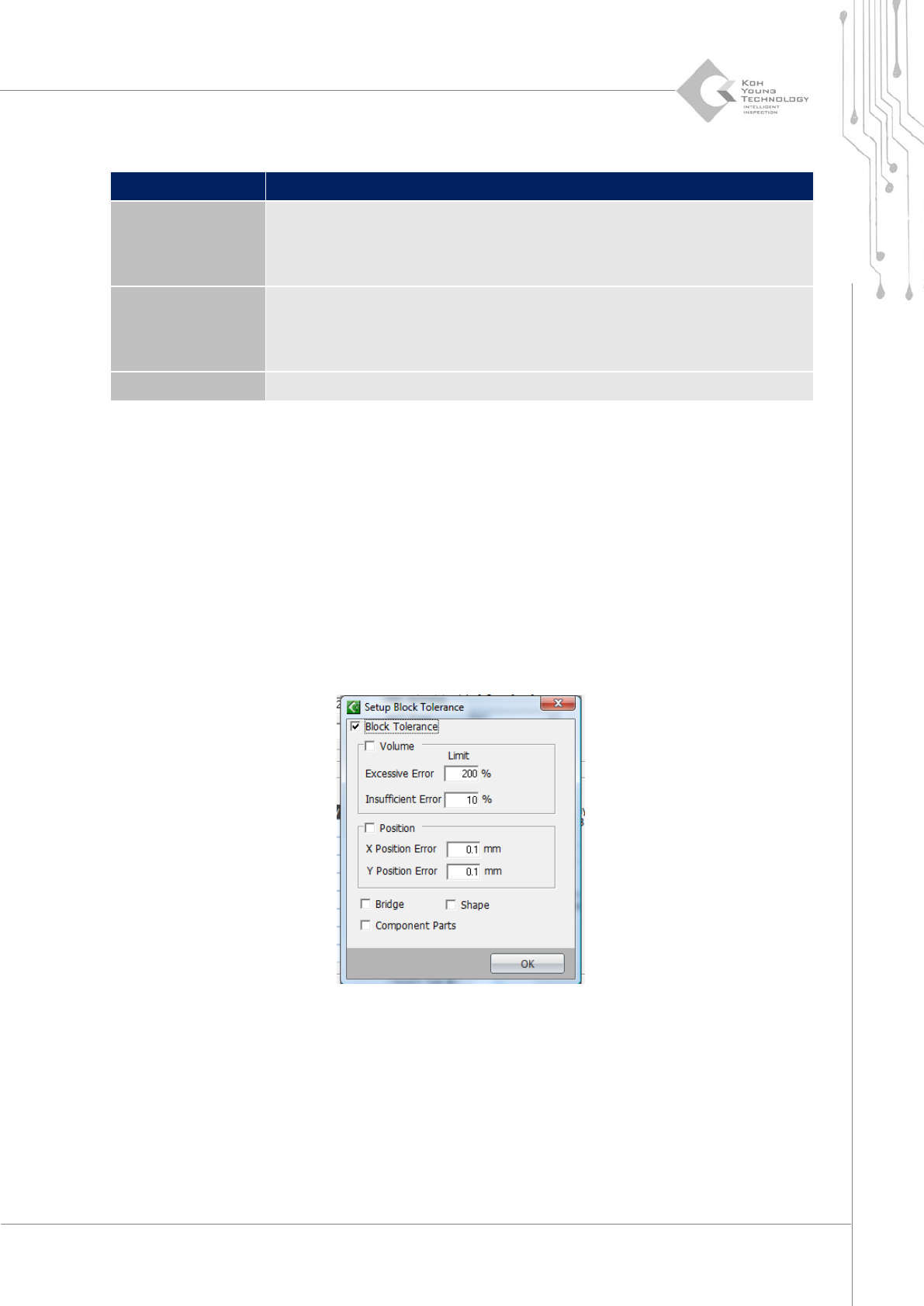

Block Tolerance
Block Tolerance是在特定component中发生不良后，限制Defect View对话框阻止按PASS处理。
如需使用该功能，勾选Block Tolerance设置对话框上端的Block Tolerance项目。
完成上述操作后，在相关component发生不良，则Defect View对话框的Pass按键失活。
配置选项–显示
