Pr ogra mmer ’ s Manual | 71 4. 完成 Teaching 后 ， 弹出下面对话框 。 5. 在上述对话框 点击 <Yes> ， 返回 Multi Ven dor Teaching 向导 的 ‘ Select t eaching area ’ 阶段 。
70 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.

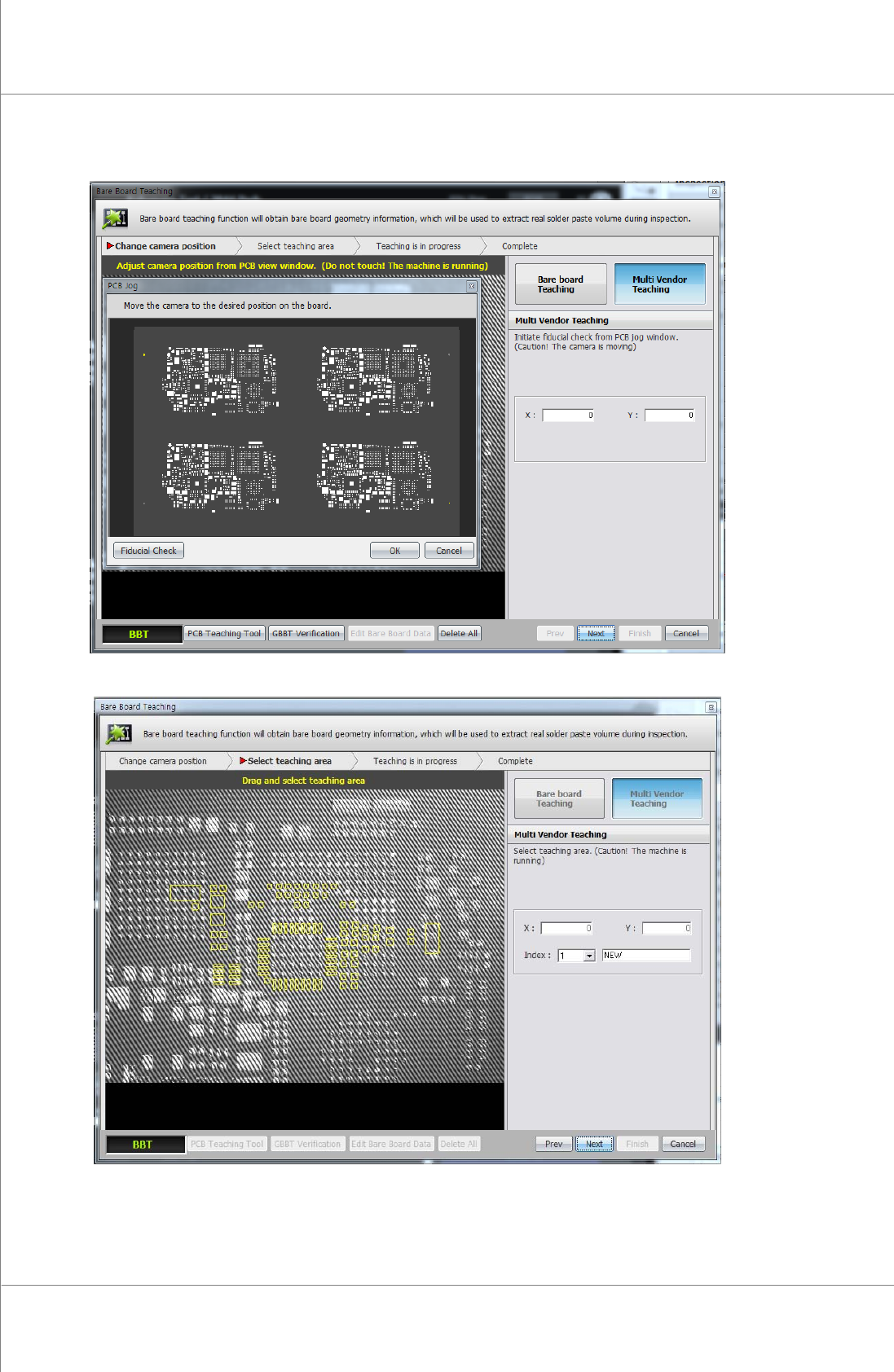

2. 弹出 PCB Jog 对话框后，点击<OK>按键。同时点击<Next>按键即开始 Multi Vendor Teaching。
3. 拖动 Teaching 领域选择后，点击<Next>按键。
Programmer’s Manual | 71

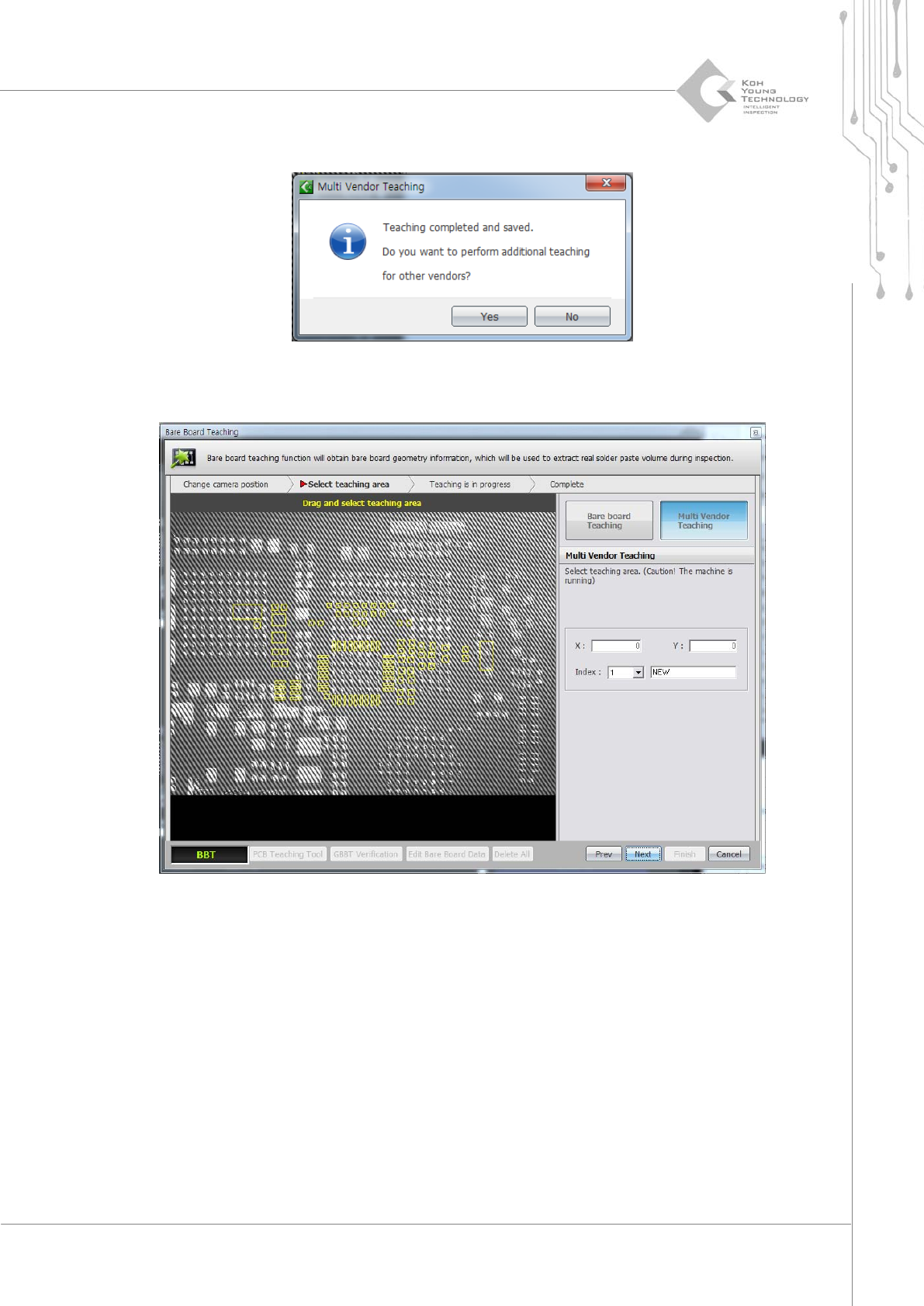

4. 完成 Teaching 后，弹出下面对话框。
5. 在上述对话框点击<Yes>，返回 Multi Vendor Teaching 向导的‘Select teaching area’阶段。
72 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.

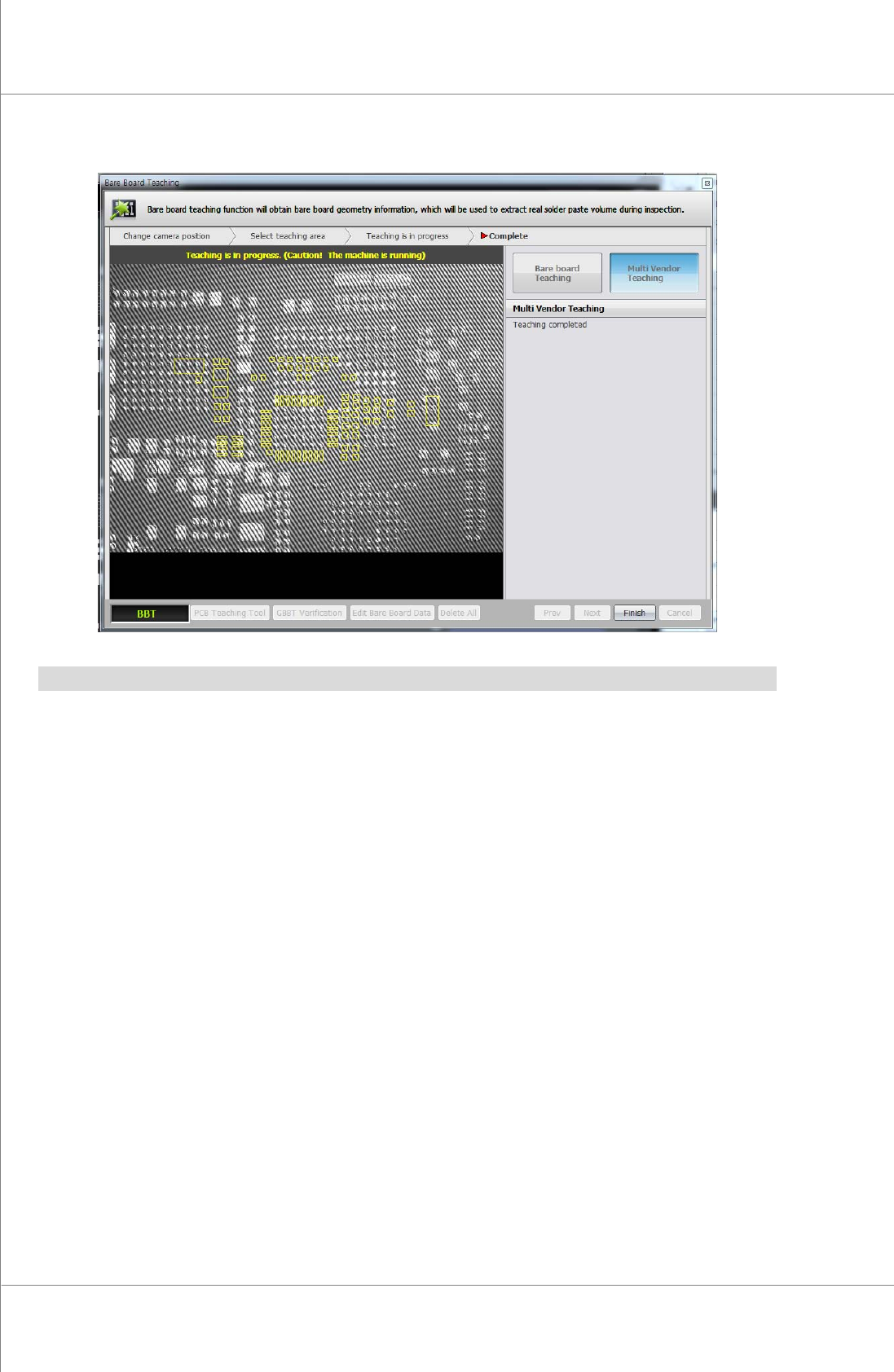

6. 点击<No>即完成 Multi Vendor Teaching。之后点击<Finish>按键。
Note：如有还需teaching的vendor，上述工作从顺序4开始重新进行。
