32 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
安全-检测类型
Figure 3-16. Settings对话框 –检测类型
Category Description
All Good 所有结果按Good显示
Fiducial Skip 设置是否省略Fiducial检测
Quad Projection Quad Projection设备时选择
PZT Average
Use Check：查看PZT的异常动作
Init PZT：强制初始化PZT
[ ]：PZT图像score值的允许误差范围
Programmer’s Manual | 33
User Level
生成及删除用户权限等为完成用户权限，激活选择用户对话框
Note：相关具体说明见4.1. 设置及更改用户权限。
Vision Parameter
为了准确检测将通过试验的各种结果值设置为影像参数，提高检测精确度。
System 标签
本节讲述System标签项目。
项目 说明
Result
针对检测结果保存方式进行设置的项目。
No：不需要保存GRR Tool中使用的检测结果时选择
Result：需要保存GRR Tool中使用的检测结果时选择
- 保存文件名称：Result.txt
- 保存路径：C:/Kohyoung/KY-3030/Vision文件夹
Debug：需要修改错误用文件时选择
- 保存路径：C:/Kohyoung/KY-3030/Vision/Debug文件夹
Height Display
设置对Volume、Height、Area的测量基准的项目。
Threshold ： 设置值 （ 以10、15、20、25、30、35、40、45、50、55、
60[㎛]）以上高度计算测量值（体积、高度、面积、扭曲等）（可根据JOB
文件更改）
34 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
项目 说明
Height：选择求得代表高度的方法
- H=V/A（default）：体积分成面积后求得锡膏印刷的平均高度的方法

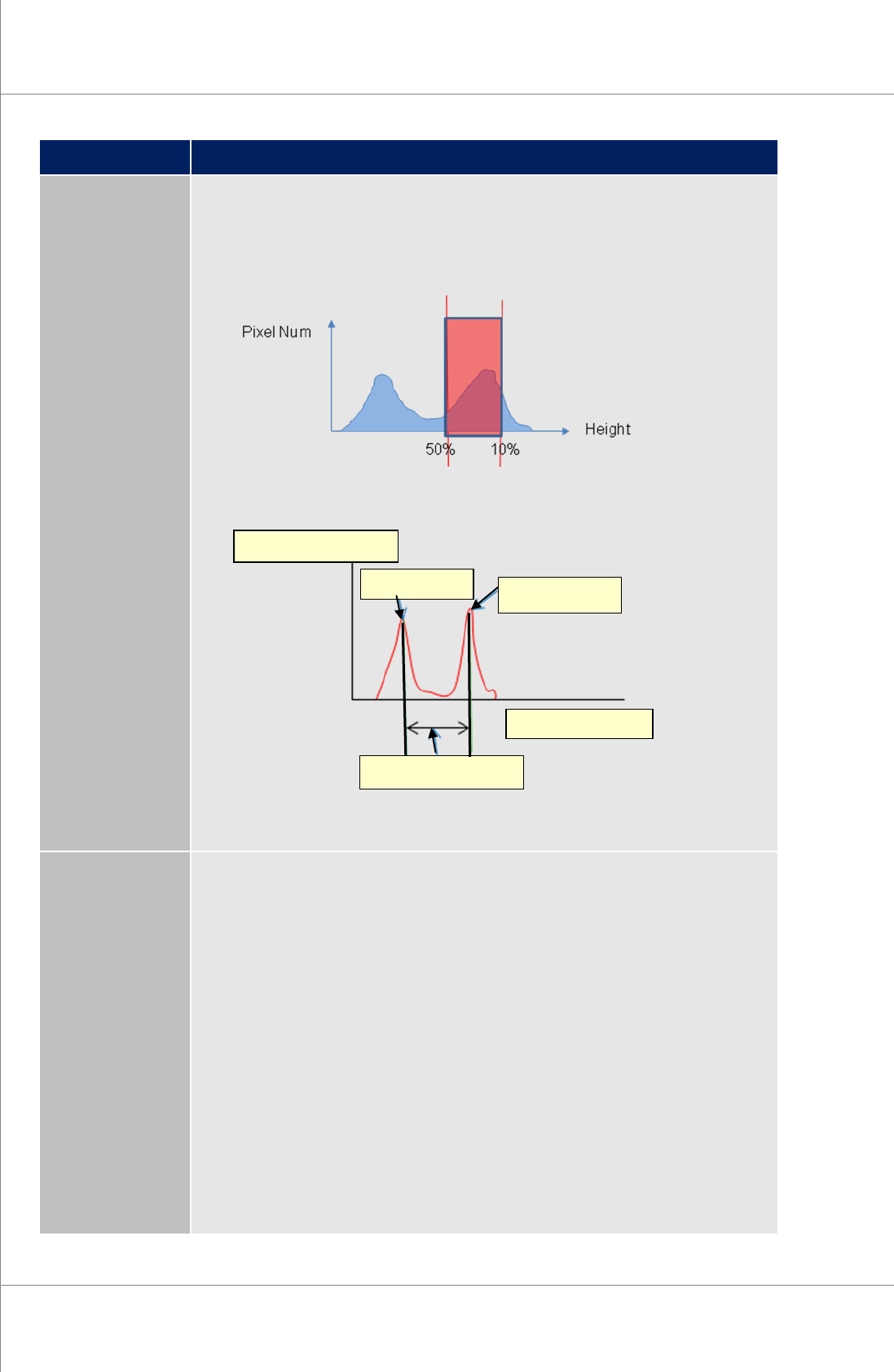

- Range（%） Detail：显示设置范围内的平均高度
ex）以10%和50%设置时，红色区间成为平均高度
- 在Peak2Peak检测领域中利用高度的直方图，在基准领域中最多的高度部
分和在锡膏印刷领域最多的高度部分之间距离差异按高度计算
Display Under Th.：如需计算显示设置的Height threshold值以下高度，
则选择该项目
Engineer Setting
（ Factory
Setting）
可以设置光学系相关内容的项目。
Projection：选择符合用户设备的光学系设置
（注意：不得更改初始设置）
- Single：3030-F model（最初模型）时选择
- Dual：Dual Projection设备时选择
- Rotation：特殊参数（VAL+ model），Rotation head时选择
- Step：Step Zoom设备时选择
- Quad：Quad Projection设备时选择
PZT：设置光学系时，显示PZT移送量
- No：不显示PZT值时选择（默认设置）
- Message：需要显示PTZ相关信息（focus、PZT移送量、modulation等）
时选择
用以设置检测Save Image时使用的图像是否保存的项目
Y Axis number of height
Base peak point
Solder peak point
X Axis solder height
Average solder height
